PFERD Hartmetallfrässtifte KUD 1614/6 Z3 PLUS

Hartmetallfrässtifte KUD 1614/6 Z3 PLUS im Überblick

Der Hartmetallfrässtift KUD 1614/6 Z3 PLUS gehört zur Kugelform-Frässtiftfamilie nach DIN 8032/8033 und ermöglicht hohen Materialabtrag mit Ø 6 mm Schaft und 54 mm Gesamtlänge. Die verzahnte Länge beträgt 14 mm und die Verzahnung ist 3 PLUS – eine Kreuzverzahnung, die besonders bei Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel‑ und Titanlegierungen gute Ergebnisse liefert.

Diese Kombination aus Hartmetall, Kugelkopf-Form und präzisem Rundlauf sorgt für hohe Standzeit und geringe Rattermarken – besonders bei Kontur- und Durchbruchbearbeitungen. Die Zahnung 3 PLUS ist kreuzverzahnt und ermöglicht effiziente Zerspanung, ohne den Werkstoff zu überhitzen.

Geeignet für Metall- und Gussbearbeitung

Durchbrüche, Entgraten und Flächenbearbeitung

Die Kreuzverzahnung unterstützt effektiven Materialabtrag bei Durchbrüchen und Entgraten. Einsatzbereiche umfassen Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel‑ und Titanlegierungen – ideal, wenn geometrisch anspruchsvolle Konturen erzeugt werden müssen.

Universelle Zerspanung auf diversen Werkstoffen

Für universelle Anwendungen eignen sich Hartmetallfrässtifte zur Fein- und Grobzerspanung auf den wichtigsten industriell verwendeten Werkstoffen. Die Kombination aus Hartmetall, Kugelkopf und präzisem Rundlauf ermöglicht eine gute Oberflächengüte und eine robuste Standzeit.

Technische Daten des KUD 1614/6 Z3 PLUS

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 54 mm
• Verzahnte Länge: 14 mm
• Zahnung: 3 PLUS (kreuzverzahnt)
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer

• Bearbeitbare Werkstoffe: Temperguss, Schwarzer Temperguss (GTS, GJMB); Einsatzstähle; Gusseisen; Stahlguss; Kobaltbasislegierungen; Grau-/Sphäroguss (GG/GJL, GGG/GJS); Aluminiumlegierungen; Gehärtete/vergütete Stähle über 1.200 N/mm² (< 38 HRC); Hochwarmfeste Werkstoffe; Nickelbasislegierungen (z. B. Inconel und Hastelloy); Edelstahl (INOX); Stahl; Stahlguss; Stähle bis 1.200 N/mm² (< 38 HRC); Stähle über 700 N/mm² (> 220 HB); Stähle bis 700 N/mm² (< 220 HB); Werkzeugstähle; Weisser Temperguss (GTW, GJMW)

• Maximale Drehzahlen: Stähle bis 1.200 N/mm²: bis 12.000 rpm; gehärtete/vergütete Stähle über 1.200 N/mm²: bis 7.000 rpm; graues/weißes Gusseisen: bis 12.000 rpm; hochwarmfeste Werkstoffe: bis 9.000 rpm; rost- und säurebeständige Stähle: bis 6.000 rpm

Hohe Zerspanungsleistung und Konturgenauigkeit

Durch optimum abgestimmte Geometrie von Hartmetall, Verzahnung und Kugelkopfform erzielt der Stift eine hohe Abtragsleistung bei gleichzeitiger Konturtreue. Der exakte Rundlauf reduziert Rattermarken und verringert Verschleiß am Werkzeug sowie am Antrieb, was besonders bei komplexen Konturen spürbar ist.

Verarbeitungstipps und Praxishinweise

1. Arbeiten Sie im oberen Drehzahlbereich, um eine wirtschaftliche Zerspanung sicherzustellen.
2. Setzen Sie Frässtifte mit 6 mm Schaft auf Antrieben ab 300 W Leistung ein.
3. Passen Sie die rpm an Material und Legierung an, um Verschleiß zu minimieren.

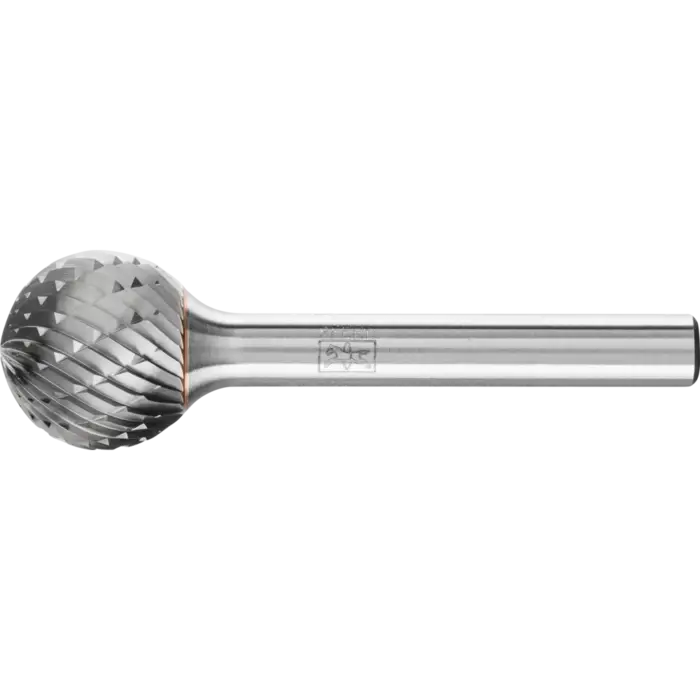

Aufbau: Hartmetall-Kugelkopf mit 3 PLUS Verzahnung

Der kugelförmige Frässtift kombiniert Hartmetall mit einer robusten Verzahnung, was zu einer hohen Zerspanungsrate bei gleichzeitiger Konturtreue führt.
