Pferd · Frässtift
PFERD Hartmetallfrässtifte KUD 1009/6 Z3 PLUS
PFERD Hartmetallfrässtifte KUD 1009/6 Z3 PLUS – Kugelförmiger Frässtift mit Kreuzverzahnung 3 PLUS, ideal für Gusseisen, Stahl, INOX und Nickelbasislegierungen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

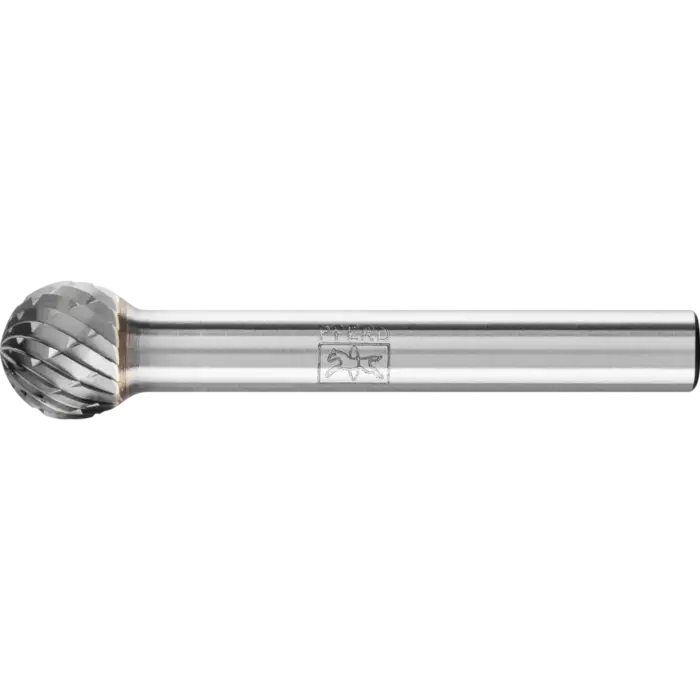

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 49 |
|---|---|
| Länge, verzahnt (mm) | 9 |
| Durchmesser Schaft (mm) | 6 |
Produktbeschreibung
PFERD Hartmetallfrässtifte KUD 1009/6 Z3 PLUS im Überblick
Die PFERD Hartmetallfrässtifte KUD 1009/6 Z3 PLUS gehören zu den Kugelformfräsern nach DIN 8032. Die 3 PLUS Kreuzverzahnung sorgt für hohen Materialabtrag und guten Spanwechsel.
Der Frässtift ist aus Hartmetall gefertigt und eignet sich für universelle Anwendungen in Fein- und Grobzerspanung; speziell bei Gusseisen, Stahl, Edelstahl (INOX) sowie Nickelbasis- und Titanlegierungen.
Geeignet für Metall und Legierungen
Der 6 mm Schaft ermöglicht den Einsatz auf leistungsstarken Antrieben. Kugelform und Kreuzverzahnung 3 PLUS gewährleisten einen kontrollierten Abtrag und geringe Verschleißneigung bei komplexen Konturen.
Abmessungen & Spezifikationen der KUD 1009/6 Z3 PLUS
- Schaftdurchmesser: 6 mm
- Gesamtlänge: 49 mm
- Verzahnte Länge: 9 mm
- Zahnung: 3 PLUS
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer
Eigenschaften & Vorteile
- Gute Zerspanungsleistung: Optimale Abstimmung von Hartmetall, Geometrie und Zahnung
- Hohe Standzeit: Widerstand gegen Verschleiß durch robuste Konstruktion
- Glatte Oberflächen: Exakter Rundlauf minimiert Rattermarken
Praxisinformationen
Für wirtschaftlichen Einsatz empfehlen sich Drehzahlen im oberen Bereich der jeweiligen Materialklasse. Verwenden Sie einen 6 mm Schaft auf Antrieben ab 300 W.
Empfohlene Drehzahlen je Werkstoff: Stahl bis 1.200 N/mm² 14.000–19.000 U/min; Graues/Weißes Gusseisen 14.000–19.000 U/min; Edelstahl/INOX 11.000–14.000 U/min; Hochwarmfeste Werkstoffe 8.000–14.000 U/min; Rost- und säurebeständige Stähle 8.000–11.000 U/min.
Aufbau & Material
Der Frässtift besteht aus Hartmetall mit kugelförmiger Geometrie nach DIN 8032; 3 PLUS-Zahnung sorgt für hohen Abtrag bei anspruchsvollen Werkstoffen.
Besondere Merkmale
Kugelkopf-Form (KUD) kombiniert mit Kreuzverzahnung 3 PLUS ermöglicht gleichmäßige Spanabnahme und konturtreues Arbeiten auch an Gewölben.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 19000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 14000 |
| RPM bis, rost- und säurebeständige Stähle | 11000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 14000 |
| RPM von, rost- und säurebeständige Stähle | 8000 |
| Zahnung | 3 PLUS |
