PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik B1A1

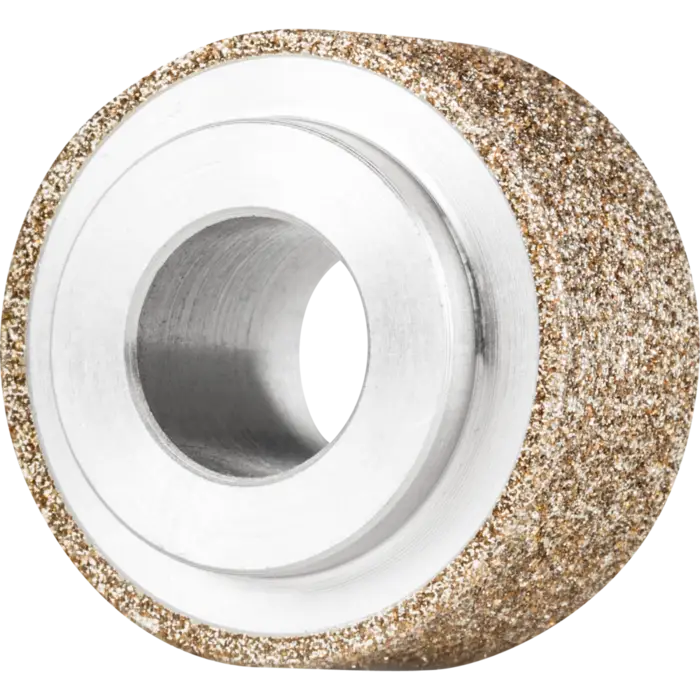

Schleifstift PFERD 36722015 – Galvanik B1A1 20-10-8 B151 im Überblick

Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik sind galvanisch gebundene Diamant- und CBN-Schleifscheiben, die sowohl im Nass- als auch im Trockenschliff eingesetzt werden. Sie dienen der stationären Bearbeitung und verfügen über einen Prüfbund, der eine exakte Montage und Ausrichtung auf der Maschinenspindel ermöglicht. Durch die Wahl eines stabilen Aufnahmedorns lassen sich tiefe Bohrungen bzw. lange Bohrungslängen besonders wirtschaftlich bearbeiten.

Die Ausführung mit 10 mm Breite und 8 mm Bohrungsdurchmesser ist kompakt und ermöglicht präzises Arbeiten in engen Innenräumen. Der Kornbereich B151 sorgt für eine mittlere Abtragsrate und eine feine Oberflächenqualität bei robusten Werkstoffen.

Anwendungsbereiche der Galvanik-Schleifwerkzeuge

Innenschleifen von Bohrungen

Für Innenrundschleifen mit engen Spalten bietet die galvanisch gebundene Struktur eine gleichmäßige Kornführung. Der Prüfbund gewährleistet eine korrekte Montage an der Spindel, wodurch eine reproduzierbare Standzeit und Oberflächenqualität erzielt wird. Einsatzstähle bis zu Härten >54 HRC lassen sich zuverlässig bearbeiten.

Kontur- und Oberflächenbearbeitung innerhalb von Innenflächen

Die kompakte Bauform und der stabile Aufnahmedorn unterstützen das Bearbeiten tieferer Konturen, während Nass- und Trocken-Schliffe gleichmäßige Ergebnisse liefern. Die Körnung B151 eignet sich besonders für mittlere Abträge bei anspruchsvollen Werkstoffen.

Technische Spezifikationen der Galvanik-Scheibe

• Breite: 10 mm
• Prüfbund Breite: 2 mm
• Körnung: B 151
• Durchmesser Bohrung: 8 mm
• Antriebsarten: Werkzeugmaschine, Roboter
• Träger/Bauart: galvanisch gebundene Schleifscheibe
• Anwendungen: Schlichten, Innenrundschleifen
• Werkstoffe: Einsatzstähle, Stähle mit Härte > 54 HRC

Hohe Konturtreue dank galvanischer Bindung

Durch die galvanische Bindung bieten diese Scheiben eine gleichmäßige Kornverteilung und eine gute Standzeit. Die harte Kornbindung ermöglicht konstanten Materialabtrag und minimiert Kratzer bei tiefen Bohrungslängen.

Praxisnahe Anwendungstipps

Generell gilt: Für Wirtschaftlichkeit Korngröße so grob wie möglich und so fein wie nötig wählen. Zugesetzte Werkzeuge können mit Ultraschall gereinigt werden. Bei starker Verschmutzung des Belages bitte den Schärfstab DSB 2005025 verwenden. Maximale Werkzeugdurchmesserwahl: größer ist besser, da mehr Körner in Eingriff kommen. Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen. Die Zustellung hängt von Werkstoff, Schnittgeschwindigkeit, Stabilität des Werkzeuges und des Antriebs ab.

Wird im Nassschliff verwendet, beachten Sie 20–40 m/s Schliffgeschwindigkeit; im Trockenschliff 15–25 m/s.

Hinweis: Die Angaben beziehen sich auf die hier gelistete Produktvariante Galvanik Dia-/CBN-Schleifwerkzeuge.
