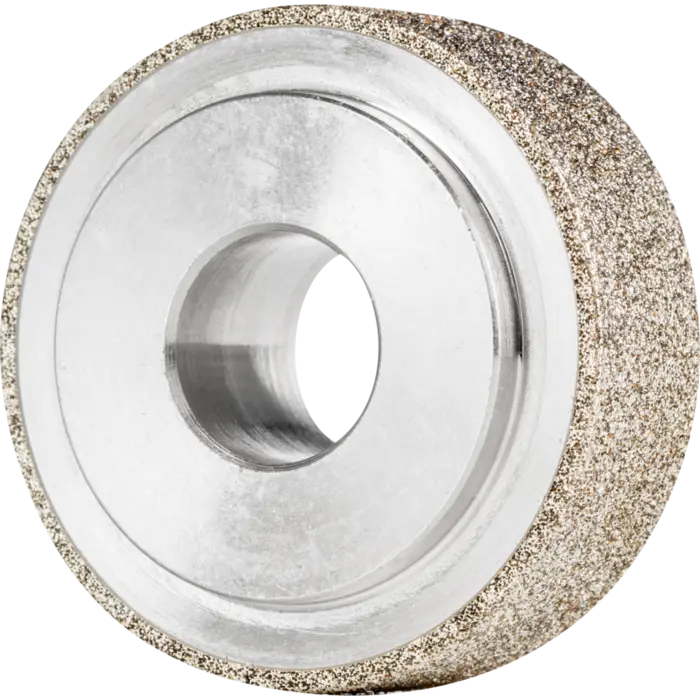

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik B1A1 30-10-10 B 151

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik B1A1 30-10-10 B 151 im Überblick

Die PFERD Dia.-/CBN-Schleifwerkzeuge aus galvanisch gebundener Diamant- bzw. CBN-Schleifscheiben finden sowohl im Nass- als auch im Trockenschliff Anwendung. Die Scheiben sind stationär einsetzbar und verfügen über einen Prüfbund, der eine exakte Montage und Ausrichtung auf der Maschinenspindel sicherstellt. Durch die Wahl eines stabilen Aufnahmedorns lassen sich tiefe bzw. lange Bohrungen präzise bearbeiten.

Für eine wirtschaftliche Bearbeitung empfiehlt sich, die Körnung so grob wie möglich und so fein wie nötig zu wählen, abhängig vom Werkstoff und der Oberflächengüte. Die Produkte eignen sich besonders für Einsatzstähle, Wälz- und Kugellagerstähle sowie Stahlwerkstoffe mit Härte > 54 HRC. Bei Verschmutzungen kann Ultraschallreinigung erfolgen; bei starkem Belag Verschleiß empfiehlt sich der Schärfstab DSB 2005025.

Geeignet für Innenrundschleifen und Kontur-Egalisierung

Innenrundschleifen

Der Innendurchmesser muss mit Bedacht gewählt werden: Der Werkzeugdurchmesser darf max. 3/4 des zu schleifenden Durchmessers betragen. Der Längsvorschub pro Umdrehung sollte 2/3 der Werkzeugbreite nicht überschreiten. Das ermöglicht ein gleichmäßiges Abtragen ohne Überlastung.

Egalisieren

Für das planare Abtragen und das Entfernen von Oberflächenunregelmäßigkeiten bietet die Korn-B 151 eine feine Regeneration der Oberflächenstruktur. Die Breite von 10 mm unterstützt kontrollierte Kontaktfelder. Die kombinierte Bearbeitbarkeit von Edelstahl, Hartstählen und harten Werkzeugstählen wird durch die galvanische Bindung unterstützt.

Technische Daten der Galvanik-Schleifwerkzeuge

• Breite: 10 mm
• Breite Prüfbund: 2 mm
• Korn: B 151
• Durchmesser Bohrung: 10 mm
• Antriebsarten: Werkzeugmaschine, Roboter
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
