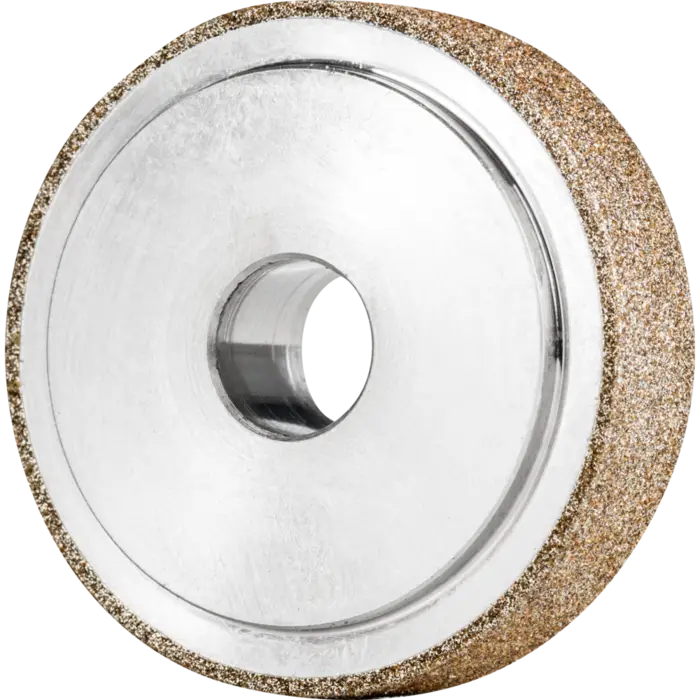

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik B1A1 40-10-10 B 151

Schleifstift PFERD Galvanik B1A1 40-10-10 B 151 im Überblick

Der PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik B1A1 40-10-10 B 151 sind galvanisch gebundene Schleifmittel, die sich gut für Nass- und Trockenschliff eignen und insbesondere im stationären Einsatz verwendet werden. Der integrierte Prüfbund erlaubt eine exakte Montage und Ausrichtung auf der Maschinenspindel; durch die Wahl eines stabilen Aufnahmedorns lassen sich tiefe oder lange Bohrungen zuverlässig bearbeiten.

Das Format sieht eine Breite von 10 mm vor, die Bohrung misst 10 mm, und die Kornbezeichnung lautet B 151. Als Antriebe stehen Werkzeugmaschine und Roboter zur Verfügung. Typische Anwendungen umfassen Schlichten, Innenrundschleifen und Egalisieren von Innenflächen.

Geeignet für Innenrundschleifen und Konturfinish

Innenrundschleifen

Für Innenoberflächen bietet der Schleifstift eine präzise Materialabtragung in engen Bohrungen und Radien, unterstützt durch das stabile Prüfbund-System.

Schlichten

Mit dem Korn B 151 ergibt sich eine feine Oberflächenstruktur, während die galvanische Bindung eine gleichmäßige Bearbeitung unterstützt.

Egalisieren

Beim Egalisieren liefert der Stift eine planere Oberfläche und reduziert nachfolgende Nachbearbeitungsschritte.

Technische Daten der Galvanik B1A1 40-10-10 B 151

• Durchmesser Bohrung: 10 mm
• Breite: 10 mm
• Korn: B 151
• Breite Prüfbund: 2 mm
• Antriebsarten: Werkzeugmaschine, Roboter
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit einer Härte > 54 HRC, Werkzeugstähle
• Anwendungen: Schlichten, Innenrundschleifen, Egalisieren

Verarbeitungstipps

1. Wählen Sie den Werkzeugdurchmesser möglichst groß, um mehr Körner in den Eingriff zu bringen.
2. Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
3. Der Längsvorschub pro Umdrehung darf max. 2/3 der Werkzeugbreite betragen.
4. Bei Verschmutzungen des Belages Ultraschallreinigung anwenden; bei starker Verschmutzung mit dem Schärfstab DSB 2005025 reinigen.
5. Die Zustellung hängt vom zu bearbeitenden Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeuges, der Aufnahme und des Werkzeugantriebs ab.
6. Trocken- oder Nassschliff: Trocken 15–25 m/s, Nass 20–40 m/s.
