Pferd · Frässtift
PFERD Hartmetallfrässtifte ZYA 0613/3 Z3 PLUS
PFERD Hartmetallfrässtifte ZYA 0613/3 Z3 PLUS – universeller Zylinderfrässtift mit Kreuzverzahnung 3 PLUS, hohe Standzeit und gute Oberflächengüte.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

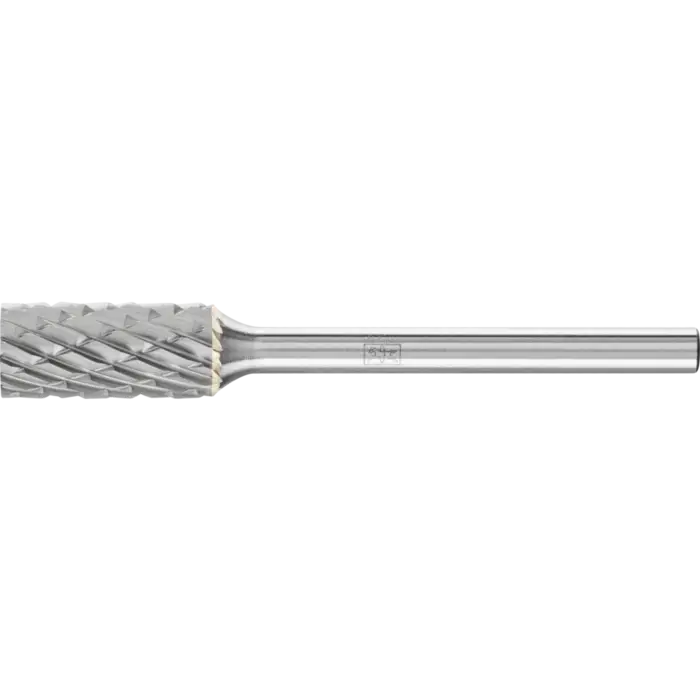

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 43 |
|---|---|
| Länge, verzahnt (mm) | 13 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
PFERD Hartmetallfrässtifte ZYA 0613/3 Z3 PLUS im Überblick
Der Zylinderfrässtift ZYA 0613/3 Z3 PLUS gehört zur Kategorie Hartmetallfrässtifte und bietet universelle Einsatzmöglichkeiten. Die Kreuzverzahnung 3 PLUS sorgt für einen hohen Abtrag, besonders bei Gusseisen, Stahl, Edelstahl (INOX) sowie Nickelbasis- und Titanlegierungen. Durch das Hartmetallmaterial erreicht der Stift eine hohe Standzeit und liefert konstant gute Oberflächengüten.
Der Frässtift entspricht DIN 8032 (zylindrisch) und die Verzahnung folgt DIN 8033 – dies gewährleistet einen runden Rundlauf und eine zuverlässige Konturtreue.
Geeignete Werkstoffe
Für den wirtschaftlichen Einsatz arbeiten Sie im oberen Drehzahlbereich. Mit einem Schaftdurchmesser von 3 mm auf Antrieben von 75 bis 300 W. Geeignet ist eine breite Palette an Werkstoffen, darunter Temperguss, Gusseisen, Einsatzstähle, Edelstahl (INOX), Nickelbasis- und Titanlegierungen sowie hochwarmfeste Materialien.
Technische Daten des ZYA 0613/3 Z3 PLUS
- Schaftdurchmesser: 3 mm
- Gesamtlänge: 43 mm
- Länge der Verzahnung: 13 mm
- Zahnung: 3 PLUS (Kreuzverzahnung)
- Max. Drehzahlen (Materialabhängig): Stähle/Gusseisen bis 32.000 min⁻¹; Edelstahl/INOX bis ca. 19.000 min⁻¹; Hochwarmwerkstoffe bis 24.000 min⁻¹; Gehärtete Stähle über 1.200 N/mm² ca. 13.000 min⁻¹
Verarbeitungsempfehlungen
- Wählen Sie einen 3 mm Schaft auf geeigneten Antrieben.
- Arbeiten Sie im oberen Drehzahlbereich, um hohe Abtragsleistung zu erreichen.
- Beachten Sie Material- und Schmierbedingungen, um Verschleiß zu minimieren.
Aufbau: Hartmetallverzahnung 3 PLUS
Der Frässtift kombiniert Hartmetall mit der 3 PLUS-Kreuzverzahnung für universelle Anwendungen. Die zylindrische Form nach DIN 8032 ermöglicht gleichmäßige Konturen in Ein- und Mehrachsenbearbeitung.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 32000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 24000 |
| RPM bis, rost- und säurebeständige Stähle | 19000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 24000 |
| RPM von, rost- und säurebeständige Stähle | 13000 |
| Zahnung | 3 PLUS |
