Pferd · Frässtift
PFERD Hartmetallfrässtifte ZYA 0210/3 Z5
PFERD Hartmetallfrässtifte ZYA 0210/3 Z5 – Z5-Verzahnung, 3 mm Schaft, 40 mm Länge, feine Oberflächenbearbeitung.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

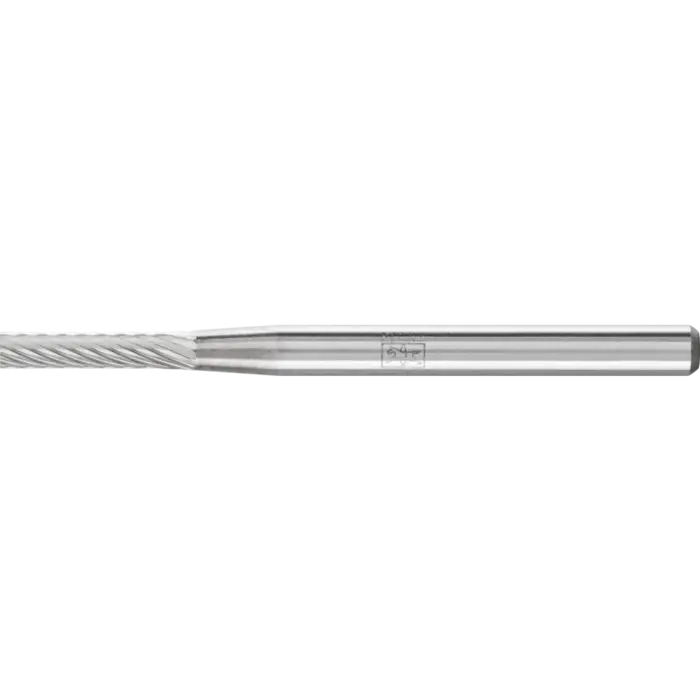

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 40 |
|---|---|
| Länge, verzahnt (mm) | 10 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
PFERD Hartmetallfrässtifte ZYA 0210/3 Z5 im Überblick
Die PFERD Hartmetallfrässtifte ZYA 0210/3 Z5 sind zylindrische Frässtifte nach DIN 8032 mit Verzahnung nach DIN 8033. Mit 3 mm Schaft und 40 mm Gesamtlänge bieten sie robuste Stabilität und feine Konturbearbeitung. Die Zahnung 5 ermöglicht eine feine Zerspanung, ideal für Oberflächen mit geringer Ratterneigung.
Für universelle Anwendungen eignen sie sich sowohl für Fein- als auch Grobzerspanung an einer breiten Werkstoffpalette (Gusseisen, Stahl, Edelstahl, Nickel-/Kobaltbasislegierungen). Die Hartmetall-Phasen kombiniert mit optimierter Geometrie liefern gute Oberflächen und eine lange Standzeit, insbesondere bei wiederholten Bearbeitungen.
Die Antriebsarten umfassen Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen und Geradschleifer. Zur wirtschaftlichen Nutzung empfehlen Sie 3 mm Schaft an Antrieben mit 75–300 W Leistung.
Geeignet für Metall- und Flächenbearbeitung
Durchbrüche erzeugen
Saubere Durchbrüche in Stahl, Gusseisen und hochwarmfesten Werkstoffen gelingen dank der feinen Zähne und dem exakten Rundlauf.
Entgraten
Entgraten von Kanten und Schweißnähten ist effizient dank der Z5-Verzahnung, die eine subtile Materialabtragung gewährleistet.
Egalisieren
Gleichmäßiges Ebenfräsen von Oberflächen durch kontrollierte Spanabnahme.
Fräsen
Universell einsetzbar für Fein- und Grobzerspanung an CNC-/Handmaschinen.
Ausfräsen
Feste Zentrierung und hoher Rundlauf unterstützen stabile Prozesse beim Ausfräsen von Ausschnitten.
Flächenbearbeitung
Erstklassige Oberflächenqualität auch auf Edelstahl und Nickelbasislegierungen; geringe Rattermarken dank zuverlässigem Rundlauf.
Schweißnahtbearbeitung
Saubere Kanten an Schweißnähten durch subtile Materialabtragung und geringe Hitzeeinwirkung.
Technische Daten des PFERD ZYA 0210/3 Z5
- Schaftdurchmesser: 3 mm
- Gesamtlänge: 40 mm
- Verzahnte Länge: 10 mm
- Zahnung: 5
- Antriebsleistung: 75–300 W
Maximale Drehzahlen je Werkstoffgruppe:
- Stahl bis 1.200 N/mm²: 95.000 rpm
- Gehärtete/verguetete Stähle (> 1.200 N/mm²): 56.000–72.000 rpm
- Hochwarmfeste Werkstoffe: 95.000 rpm
- Nickelbasis-/Kobaltbasislegierungen (z. B. Inconel/Hastelloy): 72.000 rpm
- Edelstahl (INOX) / Rost- und säurebeständige Stähle: 72.000 rpm
Hohe Standzeit und schwingungsfreies Arbeiten
Die optimierte Hartmetall-Zahnung in Kombination mit der Geometrie sorgt für eine stabile Zerspanung. Hohe Standzeit reduziert den Werkzeugwechsel und senkt Ihre Kosten pro Bauteil. Zudem ermöglicht der exakte Rundlauf ein ratterfreies Fräsen mit geringeren Verschleißerscheinungen am Werkzeugantrieb.
Oberflächenqualität
Durch die feine Z5-Verzahnung entstehen glatte Oberflächen auch bei anspruchsvollen Werkstoffen wie Edelstahl und Nickelbasislegierungen.
Tipps zur Anwendung
- Setzen Sie den Frässtift mit 3 mm Schaft auf Antriebe mit 75–300 W Leistung ein.
- Beachten Sie die empfohlenen Drehzahlen je Werkstoffgruppe, um Verschleiß zu minimieren.
- Nutzen Sie eine ausreichende Kühlung, um Wärmeentwicklung zu kontrollieren.
Weitere Produkteigenschaften
| RPM bis, harte NE-Metalle | 72000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 95000 |
| RPM bis, rost- und säurebeständige Stähle | 72000 |
| RPM von, rost- und säurebeständige Stähle | 56000 |
| Zahnung | 5 |
Alle 44 Ausführungen von PFERD Hartmetallfrässtifte ZYA
