PFERD Hartmetallfrässtifte SPG 1630/8 Z3 PLUS

Schleifwerkzeug SPG 1630/8 Z3 PLUS im Überblick

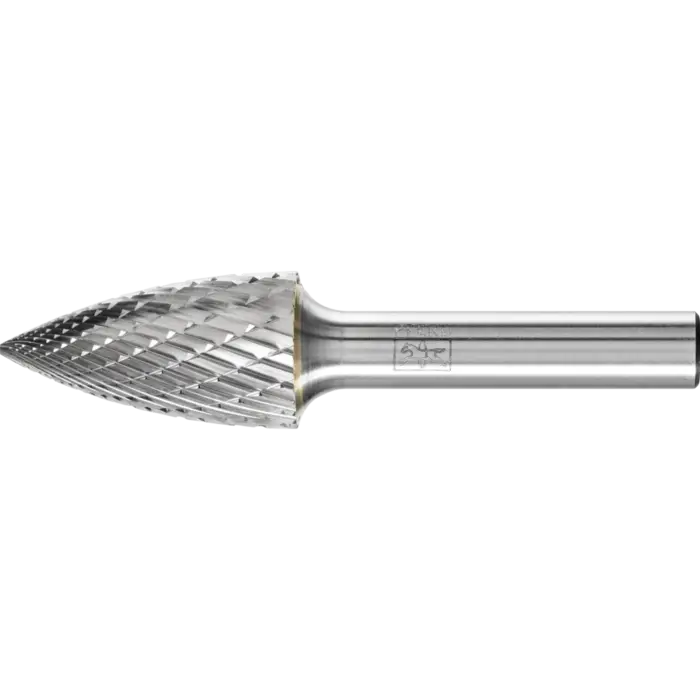

Der PFERD SPG 1630/8 Z3 PLUS ist ein Hartmetallfrässtift mit spitzbogenförmiger Geometrie (SPG) nach DIN 8032. Er besitzt einen 8 mm Schaft, eine Gesamtlänge von 70 mm und eine verzahnte Länge von 30 mm. Die Kreuzverzahnung 3 PLUS sorgt für hohen Abtrag und stabile Führungsqualität.

Als universell einsetzbares Werkzeug eignet er sich für Fein- und Grobzerspanung auf gängigen Werkstoffen. Die Kombination aus Hartmetall, Geometrie und Zahnung ermöglicht einen effizienten Materialabtrag bei Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel- und Titanlegierungen – mit guter Oberflächengüte. Die Spitzbogenform erlaubt präzise Konturarbeiten, die Spitze ist abgeflacht.

Anwendungsbereiche umfassen das Erzeugen von Durchbrüchen, Entgraten, Egalisieren, Fräsen, Ausfräsen, Flächenbearbeitung und Schweißnahtbearbeitung. Für den wirtschaftlichen Einsatz empfiehlt sich eine Drehzahl im oberen Bereich bei passenden Spindel- oder Antriebskapazitäten. Bei sehr kleinen Durchmessern kann die Drehzahl entsprechend erhöht werden; verwenden Sie Antriebe mit mindestens 300 W Leistung.

Geeignet für Metall- und Gusseisenbearbeitung

Metallbearbeitung

Der SPG 1630/8 Z3 PLUS bewältigt Stahl, Edelstahl (INOX) und Nickelbasislegierungen zuverlässig. Die Kreuzverzahnung erhöht den Materialabtrag, während die Spitzbogenform Konturen und Kanten präzise führt.

Gusseisen und Aluminium

Temperguss und Gusseisen lassen sich effizient zerspanen; Aluminiumlegierungen profitieren von der guten Zerspanungsleistung bei moderatem Verschleiß.

Technische Daten des SPG 1630/8 Z3 PLUS

• Schaftdurchmesser: 8 mm
• Gesamtlänge: 70 mm
• Verzahnung: 3 PLUS
• Zahnform: Spitzbogen SPG
• Spitze: abgeflacht
• Länge verzahnt: 30 mm

Hohe Zerspanungsleistung durch optimierte Geometrie

• Gute Zerspanungsleistung durch abgestimmte Hartmetall-, Geometrie- und Zahnungskombination
• Hohe Standzeit
• Schwingungsarmes Arbeiten dank exaktem Rundlauf reduziert Verschleiß am Werkzeug und Antrieb
• Hohe Oberflächengüte auch bei Konturarbeiten

Tipps zur Anwendung

1. Setzen Sie Frässtifte mit einem 8 mm Schaft auf Antrieben mit Leistung ab 300 W ein.
2. Arbeiten Sie im oberen Drehzahl- bzw. Schnittgeschwindigkeitsbereich für wirtschaftliche Zerspanung.
3. Richtwerte der Drehzahlen je Werkstoff: Stähle bis 1.200 N/mm² max. 12.000 U/min; gehärtete Stähle bis 7.000 U/min; Graues/weißes Gusseisen 12.000 U/min; rost- und säurebeständige Stähle 6.000 U/min; hochwarmfeste Werkstoffe 9.000 U/min.

Aufbau und Materialauswahl

Der Hartmetallfrässtift nutzt die robuste SPG-Geometrie für eine zuverlässige Konturführung und effiziente Materialabnahme. Die Spitzbogenform und die abgeflachte Spitze unterstützen saubere Konturen und glatte Oberflächen.
