PFERD Hartmetallfrässtifte SPG 1230/6 Z1

PFERD Hartmetallfrässtifte SPG 1230/6 Z1 im Überblick

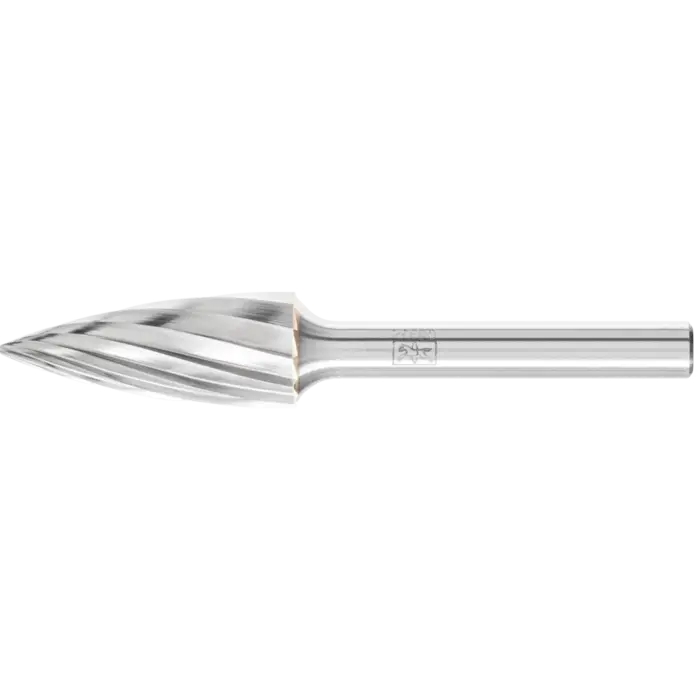

Die PFERD Hartmetallfrässtifte SPG 1230/6 Z1 sind Spitzbogenfrässtifte aus Hartmetall, aufgebaut als Spitzbogenform nach DIN 8032 mit Verzahnung gemäß DIN 8033 und abgeflachter Spitze. Mit 6 mm Schaftdurchmesser und einer Gesamtlänge von 70 mm bietet das Werkzeugsegment universelle Grob- bis Feinzerspanung. Die Zahnung 1 sorgt für einen effizienten Materialabtrag – besonders geeignet für NE-Metalle, Stahl und Gusseisen.

Die SPG-Geometrie liefert eine gute Zerspanungsleistung bei werkstoffübergreifenden Anwendungen und sichert durch den exakten Rundlauf ein ratterarmes Arbeiten, das Verschleiß am Werkzeug und am Antrieb reduziert.

Metall- und Werkstoffvielfalt

Die Frässtifte eignen sich für eine breite Palette von Werkstoffen, darunter Temperguss, Gusseisen, Stahlguss, Messing, Kupfer, Aluminiumlegierungen, Edelstahl (INOX) sowie gehärtete Stähle über 1.200 N/mm². Die universal einsetzbare Zahnung 1 ermöglicht eine effektive Grob- bis Mittelfeinstzerspanung auf den wichtigsten Industriemetallen.

Geeignete Werkstoffe

• Temperguss, Grauguss, Gusseisen
• Stahl, Stahlguss, gehärtete Stähle bis >1200 N/mm²
• Aluminiumlegierungen, Messing, Kupfer
• Edelstahl (INOX), NE-Metalle (weich)

Technische Daten

• Durchmesser Schaft: 6 mm
• Gesamtlänge: 70 mm
• Verzahnte Länge: 30 mm
• Zahnung: 1

Bearbeitungseigenschaften

Durch die abgestimmte Kombination aus Hartmetall, Geometrie und Zahnung erzielt dieses Werkzeug eine hohe Zerspanungsleistung und eine hohe Standzeit. Der exakte Rundlauf ermöglicht schlagfreies Arbeiten, reduziert Verschleiß an Werkzeug und Antrieb und führt zu einer besseren Oberflächenqualität.

Praxis & Anwendung

1. Setzen Sie das Werkzeug auf leistungsstarken Antrieben ein (Biegwellen, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer) zur Vermeidung von Vibrationen.
2. Beachten Sie die Drehzahlempfehlungen: Stahl bis 1200 N/mm² bis max. 24.000 min⁻¹; graues/weißes Gusseisen bis 24.000 min⁻¹; rost- und säurebeständige Stähle ca. 7.000–12.000 min⁻¹; weiche NE-Metalle bis 24.000 min⁻¹.
3. Für Kontur- und Durchbruchsarbeiten eignet sich die Spitzbogenform SPG besonders gut; nutzen Sie die 30 mm verzahnte Länge für stabile Spanführung.

Spezielle Merkmale

• Spitzbogenform SPG – präzise Konturführung bei Engstellen
• Verzahnung nach DIN 8033 mit abgeflachter Spitze für gleichmäßigen Spanabtrag
