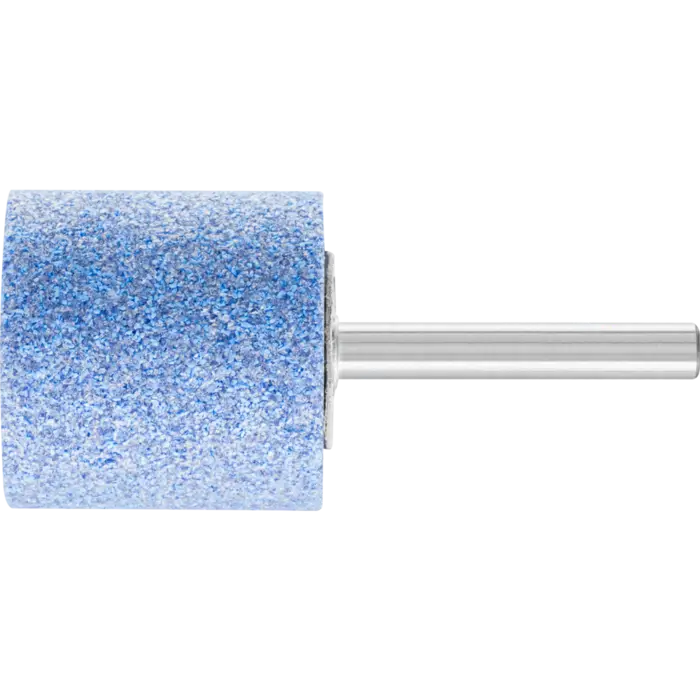

PFERD Schleifstifte ZY 3232 6 AWCO 46 J5V TOUGH

Schleifstifte ZY 3232 6 AWCO 46 J5V TOUGH von PFERD im Überblick

Die TOUGH-Ausführung ist speziell für den Einsatz auf Titanwerkstoffen, Nickel- und Kobaltbasislegierungen sowie für gehärtete Stahlbauteile und Auftragsschweißungen geeignet. Zu den Bearbeitungsaufgaben gehören das Beischleifen von Reparaturschweißungen sowie das Nachbearbeiten an Turbinenschaufeln während der Flugzeugwartung und das Nachschleifen von Reparaturschweißungen im Werkzeug- und Formenbau. Die Zylinderform ZY eignet sich optimal zum Schleifen von Bohrungen, Radien und Konturen.

Die Breite 32 mm, der Schaftdurchmesser 6 mm sowie eine Schaftlänge von 40 mm ermöglichen präzise Schleifarbeiten auch in schwer zugänglichen Bereichen. Mit Korn 46 arbeitet das keramische Kornsystem zuverlässig gleichmäßig, während der selbstschärfende Keramikkern konsistente Abtragsraten liefert.

Anwendungsgebiete der TOUGH-Variante

Titan- und Nickelbasislegierungen

In der Bearbeitung von Titan- und Nickelbasislegierungen sorgt die TOUGH-Variante für einen kühleren Schliff und eine geringere Bildung von Grat. Typische Aufgaben umfassen das Beischleifen von Reparaturschweißungen, das Nachbearbeiten von Konturen sowie das Arbeiten an schwer zugänglichen Bereichen, wo hochfeste Legierungen eine besondere Belastung darstellen.

Gehärtete Stähle, Turbinenschaufeln und Formenbau

Für gehärtete Stähle (> 1.200 N/mm²) und Auftragsschweißungen finden diese Schleifstifte breite Anwendung – unter anderem im Werkzeug- und Formenbau sowie beim Nachschleifen von Reparaturschweißungen an Turbinenschaufeln. Die Zylinderform ZY bewahrt Konturtreue bei Bohrungen und Radien.

Empfohlene Schnittgeschwindigkeit: 30–50 m/s, um eine optimale Balance aus Abtragsleistung und Standzeit zu erreichen.

Technische Daten des ZY 3232 TOUGH

• Breite: 32 mm
• Länge des Schafts: 40 mm
• Durchmesser des Schafts: 6 mm
• Korn: 46
• Form: Zylinder (ZY)
• Maximale Drehzahl: 25.700 min⁻¹

Aufbau: Keramikkorn auf flexiblem Träger

Der Korndurchmesser 46 entspricht einem keramischen Korn, das auf Vollkunstharz gebunden ist und auf einen flexiblen Baumwollträger aufgebracht wird. Diese Kombinatioon ermöglicht Konturfreundlichkeit und verhindert übermäßiges Zusetzen, insbesondere bei komplexen Geometrien.

Hohe Abtragsleistung und gleichmäßiger Abtrag

Das Keramikkorn-System liefert hohe Abtragsleistungen bei hervorragender Standzeit. Der Selbstschärfeffekt des Keramikkorns sorgt für konstante Abtragsraten, während der Kühler Schliff die Temperaturbelastung reduziert und Oberflächenschäden minimiert.

Praxisnahe Anwendungstipps

1. Wählen Sie eine Schnittgeschwindigkeit von 30–50 m/s für die TOUGH-Ausführung, um optimale Ergebnisse zu erzielen.
2. Setzen Sie Biegwellen- oder Geradschleifer als Antriebsarten ein, je nach Bauraum und Kontur.
3. Beachten Sie die Geometrie der Werkstücke (Bohrungen, Radien, Konturen) – die Zylinderform eignet sich besonders gut für solche Bereiche.

Zusammenfassung des Aufbaus

Der Aufbau besteht aus Keramikkorn (46), gebunden in Vollkunstharz auf einem flexiblen Baumwollträger, der eine geringe Zusetzenrate bei komplexen Konturen ermöglicht und dabei eine gute Oberflächenqualität gewährleistet.
