Pferd · Frässtift
PFERD Hartmetallfrässtifte ZYAS 0613/3 Z4
PFERD ZYAS 0613/3 Z4 Hartmetallfrässtift – Zylinderfrässtift mit Stirnverzahnung, geeignet für Edelstahl, Stahl und Nickelbasislegierungen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

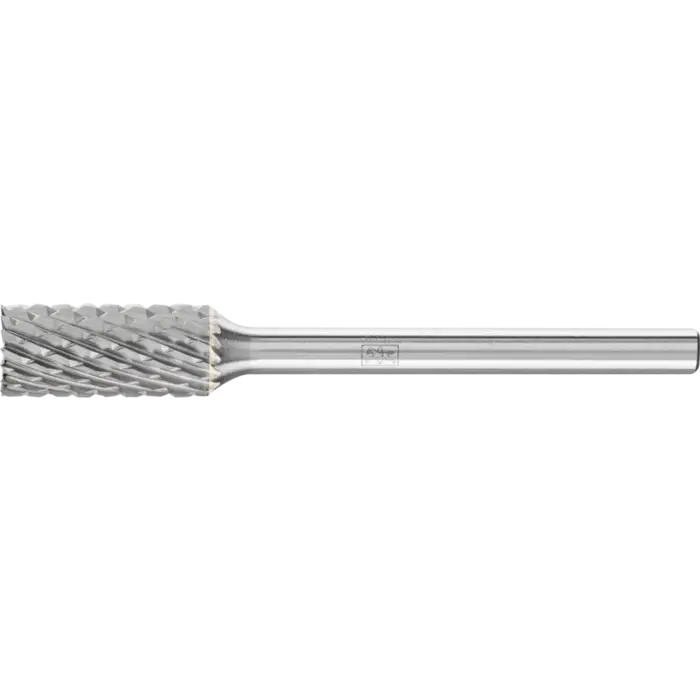

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 43 |
|---|---|
| Länge, verzahnt (mm) | 13 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
PFERD ZYAS 0613/3 Z4 Hartmetallfrässtifte im Überblick
Der PFERD Hartmetallfrässtifte ZYAS 0613/3 Z4 gehört zur Familie der Zylinderfrässtifte mit Stirnverzahnung. Er kombiniert Hartmetallkorn (Z4) mit einer DIN 8032-Zylinderstruktur und ist geeignet für Fein- wie Grobzerspanung auf den wichtigsten industriell verwendeten Werkstoffen.
Die Zahnung 4 liefert gute Zerspanung auch bei Edelstahl (INOX), Stahl und hochwarmfesten Legierungen. Der hochwertige Rundlauf ermöglicht schlagfreies Arbeiten und reduziert Verschleiß an Werkzeug und Antrieb.
Die Frässtifte eignen sich universell für eine Vielzahl von Anwendungen, darunter Durchbrüche, Entgraten, Egalisieren, Fräsen, Ausfräsen und Flächenbearbeitung – auch Schweißnahtbearbeitung. Das robuste Aufbausystem bestehend aus Hartmetallzähnen auf einem Zylinderträger sorgt für lange Standzeiten.
Geeignet für Metall- und Edelstahlbearbeitung
Durchbrüche, Entgraten und Egalisieren
Die Zahnung 4 ermöglicht schnelle Materialabführung an Konturen, minimiert Spanfetzen und sorgt für saubere Durchbrüche sowie gleichmäßiges Entgraten.
Fräsen, Ausfräsen und Flächenbearbeitung
Zur Fein- und Grobzerspanung auf Edelstahl, Stahl, Nickelbasis- und Kobaltbasislegierungen. Die Länge von 43 mm Gesamt und 13 mm verzahnte Länge unterstützen kontrollierte Bearbeitungen an engen Stellen.
Schweißnahtbearbeitung
Kurze Späne und stabile Führung erleichtern das Entfernen von Schweißnähten in anspruchsvollen Bereichen.
Technische Daten der ZYAS 0613/3 Z4
- Schaftdurchmesser: 3 mm
- Zahnung: 4
- Gesamtlänge: 43 mm
- Verzahnte Länge: 13 mm
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer
- U/min-Bereiche: je nach Material: bis 19.000 rpm für gehärtete/verguetete Stähle über 1.200 N/mm²; bis 24.000 rpm für hochwarmfeste bzw. rost- und säurebeständige Stähle; 13.000 rpm für weitere gehärtete/verguetete Stähle bzw. harte NE-Metalle bzw. hochwarmfeste Werkstoffe
- Bearbeitbare Werkstoffe: Bronze, Einsatzstähle, Stahlguss, Kobaltbasislegierungen, Aluminiumlegierungen hart, NEMetall hart, gehärtete, vergütete Stähle über 1.200 N/mm² (< 38 HRC), Hochwarmfeste Werkstoffe, Nickelbasislegierungen (z. B. Inconell und Hasteloy), Edelstahl (INOX), Stahl, Titan, Werkzeugstähle
Eigenschaften und Nutzen der ZYAS 0613/3 Z4
- Gute Zerspanungsleistung durch optimale Abstimmung von Hartmetall, Geometrie und Zahnung
- Hohe Standzeit
- Dank exaktem Rundlauf ist schlagfreies Arbeiten möglich, Verschleiß von Werkzeug und Antrieb reduziert
- Hohe Oberflächengüte
Verarbeitung & Praxis
- Im oberen Drehzahl-/Schnittbereich arbeiten; für wirtschaftlichen Einsatz ist eine Antriebsleistung von 75–300 W vorgesehen.
- Wählen Sie bei einem Schaftdurchmesser von 3 mm passende Aufnahmen an der Werkzeugmaschine oder am Roboter.
- Beachten Sie Materialhinweise: rpm je nach Werkstoff innerhalb der Bereiche aus den technischen Daten.
Weitere Produkteigenschaften
| RPM bis, harte NE-Metalle | 19000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 24000 |
| RPM bis, rost- und säurebeständige Stähle | 24000 |
| RPM von, rost- und säurebeständige Stähle | 13000 |
| Zahnung | 4 |
