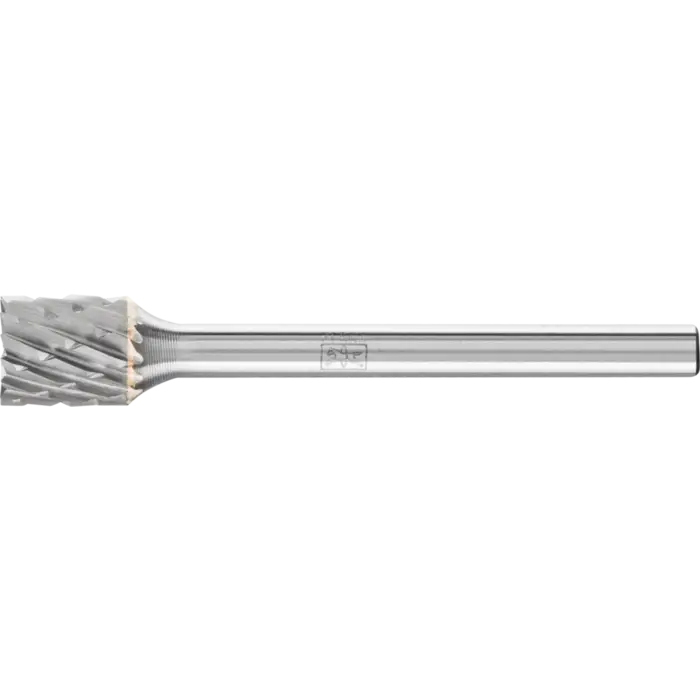

PFERD Hartmetallfrässtifte ZYAS 0607/3 Z3 PLUS

PFERD ZYAS 0607/3 Z3 PLUS im Überblick

Der Hartmetallfrässtift aus der ZYAS-Baureihe gehört zur Klasse der universell einsetzbaren Fräser für Fein- und Grobzerspanung. Die zylindrische Form nach DIN 8032 mit Stirnverzahnung nach DIN 8033 sorgt für gleichmäßigen Rundlauf und ermöglicht Fräs- und Stirnbearbeitungen. Mit 3 mm Schaft passt er in gängige Antriebe, die Gesamtlänge beträgt 37 mm und die verzahnte Länge 7 mm. Die 3 PLUS-Zahnung ist kreuzverzahnt und verbindet hohen Abtrag mit guter Oberflächenqualität.

Die Zahnung und Hartmetallkombination bieten eine hohe Zerspanungsleistung bei einem breiten Werkstoffspektrum, darunter Gusseisen, Stahl, Edelstahl (INOX) sowie Nickelbasis- und Hochwarmlegierungen. Dadurch eignen sich universell einsetzbare Frässtifte für Fein- wie Grobzerspanung und sorgen für wirtschaftliche Zerspanung dank stabiler Prozessführung.

Für den wirtschaftlichen Einsatz arbeiten Sie im oberen Drehzahlbereich, wobei der 3 mm Schaft an Treibwerken mit 75–300 W Leistung betrieben wird.

Einsätze in der Oberflächenbearbeitung

Der Stift eignet sich besonders für Durchbrüche, Entgraten, Egalisieren, Fräsen, Ausfräsen, Flächenbearbeitung und Schweißnahtbearbeitung an Metallwerkstoffen – darunter Temperguss, Stahlguss, Gusseisen, Stahlguss, Edelstahl, Nickelbasislegierungen sowie gehärtete Stähle.

Technische Daten

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 37 mm
• Länge verzahnt: 7 mm
• Verzahnung: 3 PLUS (kreuzverzahnt)
• Maximale Drehzahlen (je Werkstoff): Stahl bis 1200 N/mm2: bis 32.000 U/min; Gehärtete Stähle >1200 N/mm2: bis 19.000 U/min; Graues/weißes Gusseisen: bis 32.000 U/min; Hochwarmfeste Werkstoffe: bis 24.000 U/min; Nickelbasislegierungen: bis 19.000 U/min; Edelstahl (INOX): bis 32.000 U/min
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer

Eigenschaften & Nutzen

Gute Zerspanungsleistung entsteht durch die optimale Abstimmung von Hartmetall, Geometrie und Zahnung. Daraus resultieren eine erhöhte Zerspanungsleistung und eine längere Standzeit.

• Hohe Standzeit: Reduziert Wartungskosten durch längere Werkzeuglebensdauer.
• Schwingungsarm & rattermarkenfrei: Exakter Rundlauf minimiert Verschleiß am Werkzeugantrieb.
• Hohe Oberflächengüte: Feiner Oberflächenfinish auch bei anspruchsvollen Werkstoffen.

Praxisnahe Verarbeitung

1. Setzen Sie den Frässtift mit einem 3 mm Schaft in einen passenden Antrieb (75–300 W).
2. Arbeiten Sie im oberen Drehzahlbereich entsprechend dem Werkstoff, um hohen Abtrag zu erzielen.
3. Vermeiden Sie übermäßigen Druck und sichern Sie einen stabilen Rundlauf.

Material & Aufbau

Der Frässtift nutzt Hartmetall mit der 3 PLUS-Kreuzverzahnung auf zylindrischem Träger. Die Stirnverzahnung erhöht die Zerspanleistung an Konturen und Stirnflächen.
