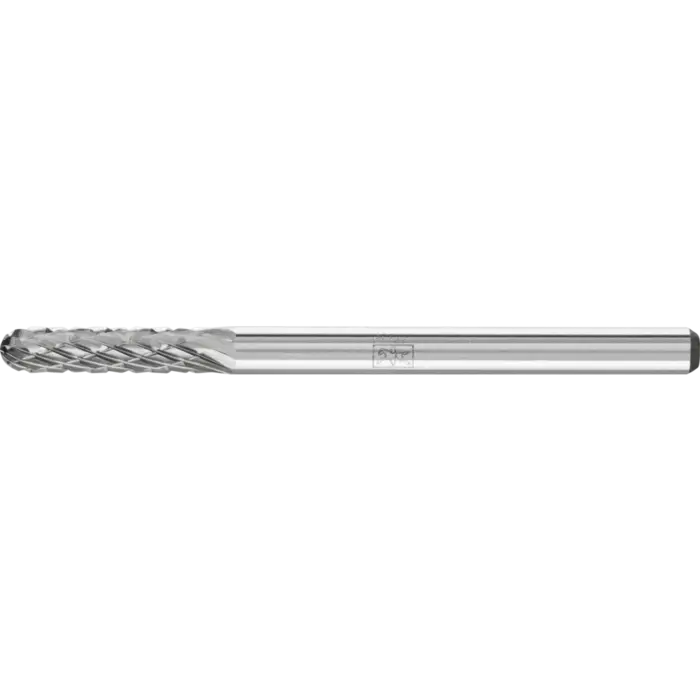

PFERD Hartmetallfrässtifte WRC 0313/3 Z3 PLUS

Frässtift PFERD WRC 0313/3 Z3 PLUS im Überblick

Der Walzenrundfrässtift von PFERD gehört zur Hartmetallfrässtifte-Familie und trägt die Bezeichnung WRC 0313/3 Z3 PLUS. Er ist ein Walzenrundförmiger Frässtift nach DIN 8032 mit Verzahnung nach DIN 8033. Die 3 PLUS-Kreuzverzahnung sorgt für hohen Materialabtrag bei stabilen Rundlauf-Parametern und angenehmer Oberflächenqualität. Der Stift besitzt einen 3 mm-Schaft und lässt sich auf gängigen Antrieben zuverlässig einsetzen.

Als universell einsetzbares Hartmetallwerkzeug eignet er sich besonders für Gusseisen, Stahl, Edelstahl (INOX), Nickelbasis- und Titanlegierungen. Die Walzenrundform kombiniert mit der DIN-Bauform ermöglicht eine effiziente Fein- wie Grobzerspanung – mit gutem Durchsatz und geringeren Verschleißkosten durch stabilen Rundlauf.

Vielfältige Einsatzbereiche in der Metallbearbeitung

Der WRC 0313/3 Z3 PLUS kommt dort zum Einsatz, wo Präzision und Status-quo-Qualität gefragt sind. Typische Anwendungen umfassen:

• Erzeugen von Durchbrüchen
• Entgraten
• Egalisieren
• Fräsen
• Ausfräsen
• Flächenbearbeitung
• Schweißnahtbearbeitung

Technische Daten des PFERD WRC 0313/3 Z3 PLUS

• Schaftdurchmesser: 3 mm
• Gesamtlänge: 43 mm
• Länge verzahnt: 13 mm
• Zahnung: 3 PLUS
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer
• Bearbeitbare Werkstoffe: Temperguss Schwarzer Temperguss (GTS, GJMB) Einsatzstähle Gusseisen Stahlguss Kobaltbasislegierungen Grau/ Sphäroguss (GG/GJL, GGG/GJS) Aluminiumlegierungen hart Gehärtete, vergütete Stähle über 1.200 N/mm² (< 38 HRC) Hochwarmfeste Werkstoffe Nickelbasislegierungen (z. B. Inconell und Hastelloy) Edelstahl (INOX) Stahl Stahl, Stahlguss Stähle bis 1.200 N/mm² (< 38 HRC) Stähle über 700 N/mm² (> 220 HB) Stähle bis 700 N/mm² (< 220 HB)
• Durchmesser Schäfter: 3 mm

Leistungsmerkmale und Vorteile

• Gute Zerspanungsleistung durch optimale Abstimmung von Hartmetall, Geometrie und Zahnung
• Hohe Standzeit
• Dank exaktem Rundlauf ist schlagfreies Arbeiten ohne Rattermarken möglich. Dadurch reduziert sich der Verschleiß von Werkzeug und Antrieb
• Hohe Oberflächengüte

Anwendungsempfehlungen

Für den wirtschaftlichen Einsatz werden Frässtifte im oberen Drehzahl-/Schnittgeschwindigkeitsbereich betrieben. Verwenden Sie den 3 mm-Schaft an Antrieben mit 75–300 W Leistung, um die beste Balance aus Abtrag und Lebensdauer zu erreichen.

Aufbau und Besonderheiten

Der Stift kombiniert eine Kreuzverzahnung 3 PLUS mit einer Walzenrundform nach DIN 8032. Dadurch ergibt sich eine stabile Rundlaufcharakteristik, die Rattermarken verhindert und so eine längere Standzeit sowie gleichmäßigere Ergebnisse ermöglicht.
