PFERD Hartmetallfrässtifte SKM 1020/6 Z5

PFERD Hartmetallfrässtifte SKM 1020/6 Z5 im Überblick

Die PFERD Hartmetallfrässtifte SKM 1020/6 Z5 gehören zur Kategorie Frässtift und verwenden eine spitzkegelförmige Geometrie nach DIN 8032 mit Verzahnung nach DIN 8033. Die Spitze ist abgeflacht und die Zahnung liegt bei 5, ideal für feine Zerspanung.

Mit einem Schaftdurchmesser von 6 mm und einer Gesamtlänge von 60 mm (verzahnte Länge 20 mm) ist dieser Frässtift flexibel einsetzbar – besonders dort, wo Konturen oder Durchbrüche präzise gefräst werden müssen. Die DIN-kompatible Geometrie sorgt dabei für reproduzierbare Ergebnisse in Serienfertigung.

Die Zahnung 5 ermöglicht eine feine Oberflächenqualität, sinnvoll bei Gusseisen, Stahl, Edelstahl (INOX) und hochwarmfesten Legierungen. Diese Universalzahnung ist für strukturierte, aber gleichmäßige Zerspanung ausgelegt.

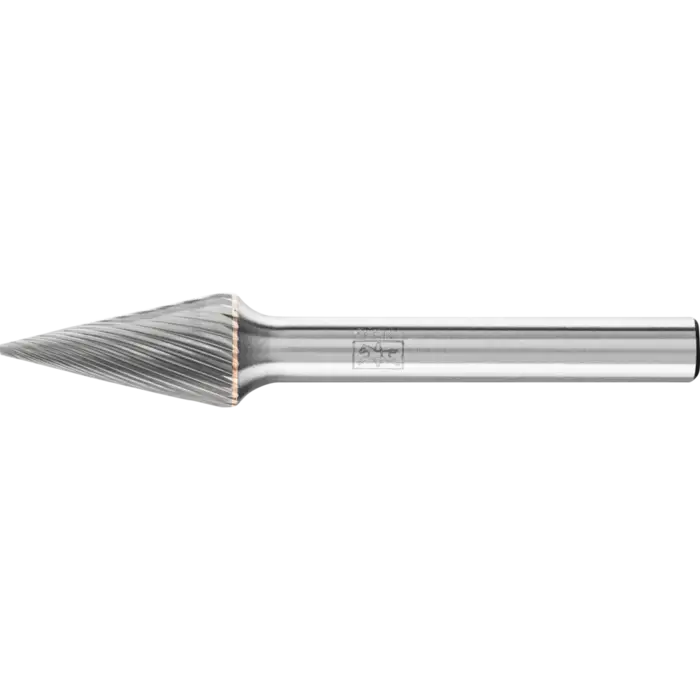

Spitzkegelform SKM 1020/6 Z5

Spitzkegelförmiger Frässtift nach DIN 8032 mit Verzahnung nach DIN 8033; Spitze abgeflacht. Dadurch ergibt sich eine präzise Führung und eine saubere Oberflächenqualität auch an Innenkonturen.

Geeignet für Metall- und Werkstoffbearbeitung

Für universelle Anwendungen eignen sich diese Frässtifte zur Fein- und Grobzerspanung auf den wichtigsten industriell verwendeten Werkstoffen. Sie bieten eine gute Zerspanungsleistung und können werkstoffübergreifend eingesetzt werden.

Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer.

Technische Daten des SKM 1020/6 Z5

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 60 mm
• Verzahnte Länge: 20 mm
• Zahnung: 5
• Winkel: 28°
• Antriebe: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer

Bearbeitbare Werkstoffe

• Bronze
• Einsatzstähle
• Stahlguss
• Kobaltbasislegierungen
• Aluminiumlegierungen hart
• NEMetall hart
• Gehärtete, vergütete Stähle über 1.200 N/mm² (<38 HRC)
• Hochwarmfeste Werkstoffe
• Nickelbasislegierungen (z. B. Inconell, Hasteloy)
• Edelstahl (INOX)
• Stähle bis 1.200 N/mm² (<38 HRC)
• Titan
• Titanlegierungen

Gute Zerspanungsleistung und Standzeit

Die Zerspanungsleistung ergibt sich aus der optimalen Abstimmung von Hartmetall, Geometrie und Zahnung. Diese Kombination ermöglicht höhere Abtragsraten bei gleichzeitiger Oberflächengüte.

• Hohe Standzeit
• Schlagfreies Arbeiten dank exaktem Rundlauf, wodurch Verschleiß von Werkzeug und Antrieb reduziert wird
• Gute Oberflächengüte

Anwendungstipps

Für den wirtschaftlichen Einsatz arbeiten Sie im oberen Drehzahl- bzw. Schnittgeschwindigkeitsbereich. Verwenden Sie Frässtifte mit einem 6 mm Schaftdurchmesser auf Antrieben mit einer Leistung ab 300 W.

Aufbau und Geometrie

Spitzkegelform SKM 1020/6 Z5 nach DIN 8032; Verzahnung nach DIN 8033; Spitze abgeflacht – für gute Führung, geringe Rattermarken und präzise Konturbearbeitung.
