PFERD Hartmetallfrässtifte SKM 0311/3 Z5

Hartmetallfrässtifte SKM 0311/3 Z5 von Pferd im Überblick

Die PFERD Hartmetallfrässtifte SKM 0311/3 Z5 sind Spitzkegelfrässtifte nach DIN 8032 mit der typischen Spitzkegelform und einer 5‑Zähne-Verzahnung (Z5). Damit eignen sie sich für Fein- und Grobzerspanung in anspruchsvollen Industriewerkstoffen. Die Stifte bieten eine gute Oberflächenqualität und hohe Standzeit, da Hartmetall, Geometrie und Zahnung optimal aufeinander abgestimmt sind.

Der Stift hat eine Gesamtlänge von 41 mm und einen 3 mm Schaftdurchmesser, wobei die Verzahnung 11 mm lang ist. Der Winkel beträgt 14°, was eine stabile Führung und sauberen Abtrag sichert. Die Anwendung deckt Durchbrüche, Entgraten, Egalisieren, Fräsen, Ausfräsen sowie Schweißnahtbearbeitung ab.

Die Zahl 5 der Zahnung sorgt für eine gute Balance zwischen Abtragsleistung und Oberflächenqualität – besonders geeignet für Gusseisen, Stahl, Edelstahl und hochwarmfeste Nickel- bzw. Kobaltbasislegierungen.

Geeignete Anwendungen in der Oberflächenbearbeitung

Metallbearbeitung – Fein- und Grobzerspanung

Durch die Spitzkegelform und die Z5-Verzahnung liefern die Stifte stabile Schnitte bei Konturarbeiten, Durchläufen und Ausfräsungen. Die Abstimmung von Hartmetall, Geometrie und Zahnung ermöglicht eine effiziente Zerspanung von Stahl, Edelstahl (INOX) und hochwarmfesten Legierungen, auch bei anspruchsvollen Werkstückgeometrien. Die empfohlene Leistungsbandbreite für Antriebe liegt bei 75–300 W.

Breites Werkstoffspektrum

Die Stifte eignen sich unter anderem für Bronze, Einsatzstähle, Stahlguss, Kobaltbasis‑Legierungen, Aluminiumlegierungen sowie Nickelbasislegierungen (z. B. Inconel, Hastelloy) und INOX. Die Zahnung sorgt für sauberen Abtrag auch bei gehärteten Stählen.

Technische Daten des SKM 0311/3 Z5

• Gesamtlänge: 41 mm
• Verzahnte Länge: 11 mm
• Schaftdurchmesser: 3 mm
• Zahnung: 5
• Winkel: 14°
• Antriebarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer
• Werkstoff: Hartmetall
• Empfohlene Drehzahlen pro Werkstoff:
  • Stähle bis 1.200 N/mm²: 64.000 min⁻¹
  • Gehärtete Stähle > 1.200 N/mm²: 48.000 min⁻¹
  • Harte Ni-Metalle: 48.000 min⁻¹
  • Hochwarmfeste Werkstoffe: 64.000 min⁻¹
  • Rost- und säurebeständige Stähle: 48.000 min⁻¹

Gute Zerspanungsleistung und Standzeit

Die Hartmetallzahnung in Kombination mit der Spitzkegelform liefert eine hohe Zerspanungsleistung und eine hohe Oberflächenqualität. Die Stifte weisen eine hohe Standzeit auf und ermöglichen durch exakten Rundlauf ein vibrationsarmes Arbeiten, wodurch Verschleiß an Werkzeug und Antrieb reduziert wird.

Anwendungstipps für effiziente Nutzung

1. Setzen Sie Frässtifte mit 3 mm Schaft auf Antrieben mit 75–300 W ein.
2. Arbeiten Sie im oberen Drehzahlbereich entsprechend dem Material (siehe technische Daten).
3. Nutzen Sie einen gleichmäßigen Vorschub, vermeiden Sie Überlastung, um Rattermarken zu verhindern und die Oberflächenqualität zu sichern.

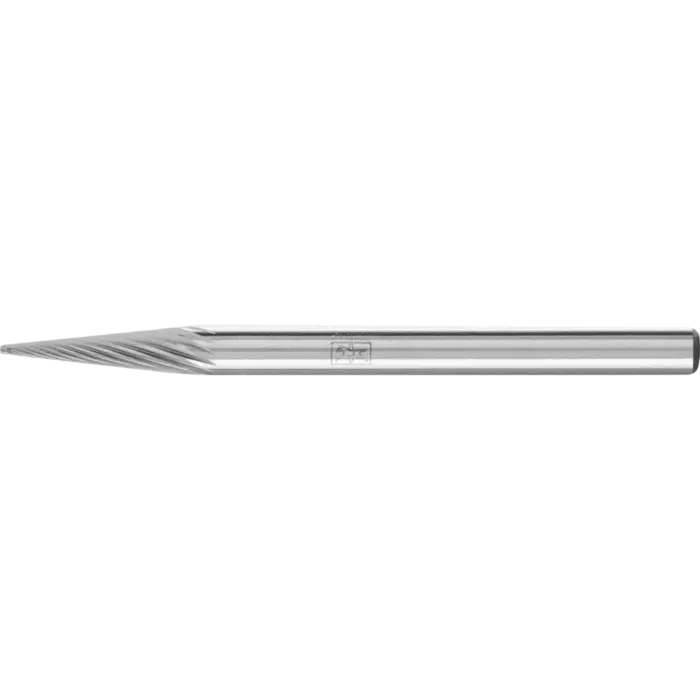

Aufbau des Frässtifts

Der Frässtift kombiniert Hartmetall mit einer Spitzkegelform und einer 5‑Zähne‑Zahnung (Z5) auf einem 3 mm Schaft. Die verzahnte Länge von 11 mm unterstützt stabile Führungen bei tiefen Schnitten.
