Pferd · Frässtift
PFERD Hartmetallfrässtifte SKM 0613/3 Z3 PLUS
PFERD Hartmetallfrässtifte SKM 0613/3 Z3 PLUS – Spitzkegelförmig, Ø3 mm, 43 mm lang, Kreuzverzahnung 3 PLUS für hohen Abtrag und glatte Oberflächen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

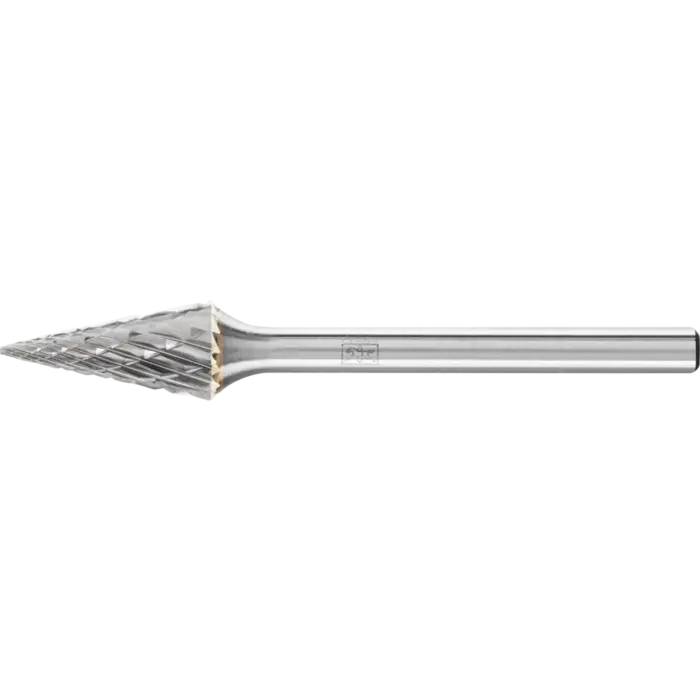

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 43 |
|---|---|
| Länge, verzahnt (mm) | 13 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
PFERD Hartmetallfrässtifte SKM 0613/3 Z3 PLUS im Überblick
Die PFERD Hartmetallfrässtifte SKM 0613/3 Z3 PLUS gehören zur Klasse der Frässtifte aus Hartmetall mit Spitzkegelform gemäß DIN 8032. Die Kreuzverzahnung 3 PLUS sorgt für hohen Materialabtrag bei Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel- und Titanlegierungen. Schaftdurchmesser 3 mm, Gesamtlänge 43 mm und Verzahnungslänge 13 mm ermöglichen präzise Kontur- und Oberflächenbearbeitung.
Universell einsetzbar, eignen sich diese Frässtifte sowohl für Grob- als auch Feinzerspannung und liefern eine gute Zerspanungsleistung über zahlreiche Werkstoffe hinweg. Der 25° Zahnungswinkel unterstützt eine gleichmäßige Schnitteinstellung und eine stabile Führungsbahn bei anspruchsvollen Konturen.
Einsatzbereiche in der Metallbearbeitung
Durchbrüche, Entgraten, Egalisieren sowie Flächenbearbeitung gehören zu den typischen Anwendungsfeldern. Für den wirtschaftlichen Einsatz empfiehlt sich: bei kleineren Durchmesser die Drehzahl erhöhen; im oberen Drehzahlbereich arbeiten, besonders bei kurzer Verzahnungslänge.
Geeignete Werkstoffe
Bearbeitbare Werkstoffe umfassen Temperguss, Gusseisen, Einsatzstähle, Stahlguss, Nickelbasislegierungen (z. B. Inconell), Edelstahl (INOX) und hochwarmfeste Werkstoffe. Die Kombination aus Hartmetall, Geometrie und Kreuzverzahnung ermöglicht einen gleichmäßigen Abtrag und eine gute Oberflächenqualität.
Antriebssysteme
Geeignet für Biegwellenantrieb, Werkzeugmaschinen, Roboter, stationäre Maschinen und Geradschleifer. Der 3 mm Schaft lässt sich flexibel an gängige Antriebssysteme adaptieren.
Technische Daten des SKM 0613/3 Z3 PLUS
- Durchmesser Schaft: 3 mm
- Gesamtlänge: 43 mm
- Verzahnungslänge: 13 mm
- Zahnung: 3 PLUS
- Winkel: 25°
- Maximale Drehzahlen: Stahl bis 32.000 rpm (bis 1.200 N/mm²)
- Gehärtete/vergütete Stähle: bis 19.000 rpm
- Graues/Weißes Gusseisen: bis 32.000 rpm
- Hochwarmfeste Werkstoffe: bis 24.000 rpm
- Rost- und säurebeständige Stähle: bis 19.000 rpm
Kernmerkmale der Zahnung 3 PLUS
Die Kreuzverzahnung erhöht den Materialabtrag und sorgt für eine gleichmäßige Schnittführung über die relevanten Werkstoffe. Die Spitzkegelform SKM ermöglicht den Zugang zu engen Konturen und reduziert Rattermarken durch exakten Rundlauf.
Anwendungstipps
- Wählen Sie die Drehzahl entsprechend Werkstoff und Ø. Je kleiner der Spindeldurchmesser, desto höhere Drehzahlen sind sinnvoll.
- Auf Antrieben mit 75–300 W Leistung arbeiten; im oberen Drehzahlbereich wirtschaftlicheres Arbeiten.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 32000 |
|---|---|
| RPM bis, hochwarmfeste Werkstoffe | 24000 |
| RPM bis, rost- und säurebeständige Stähle | 19000 |
| RPM von, graues Gusseisen, weißes Gusseisen | 24000 |
| RPM von, rost- und säurebeständige Stähle | 13000 |
| Zahnung | 3 PLUS |
Alle 22 Ausführungen von PFERD Hartmetallfrässtifte SKM
Pferd PFERD Hartmetallfrässtifte SKM
- PFERD Hartmetallfrässtifte SKM 1225/8 Z3 PLUS Art.-Nr. 21115228
- PFERD Hartmetallfrässtifte SKM 1020/6 Z3 PLUS Art.-Nr. 21115126
- PFERD Hartmetallfrässtifte SKM 1020/6 Z5 Art.-Nr. 21115156
- PFERD Hartmetallfrässtifte SKM 1020/6 Z4 Art.-Nr. 21115146
- PFERD Hartmetallfrässtifte SKM 1020/6 Z3 Art.-Nr. 21115106
- PFERD Hartmetallfrässtifte SKM 1225/6 Z1 Art.-Nr. 21115216
- PFERD Hartmetallfrässtifte SKM 1225/6 Z3 PLUS Art.-Nr. 21115226
- PFERD Hartmetallfrässtifte SKM 1225/6 Z5 Art.-Nr. 21115256
- PFERD Hartmetallfrässtifte SKM 1225/6 Z4 Art.-Nr. 21115246
- PFERD Hartmetallfrässtifte SKM 1225/6 Z3 Art.-Nr. 21115206
- PFERD Hartmetallfrässtifte SKM 0618/6 Z1 Art.-Nr. 21115016
- PFERD Hartmetallfrässtifte SKM 0618/6 Z3 PLUS Art.-Nr. 21115026
- PFERD Hartmetallfrässtifte SKM 0618/6 Z5 Art.-Nr. 21115056
- PFERD Hartmetallfrässtifte SKM 0618/6 Z4 Art.-Nr. 21115046
- PFERD Hartmetallfrässtifte SKM 0618/6 Z3 Art.-Nr. 21115006
- PFERD Hartmetallfrässtifte SKM 0613/3 Z3 PLUS Art.-Nr. 21215083
- PFERD Hartmetallfrässtifte SKM 0613/3 Z5 Art.-Nr. 21215053
- PFERD Hartmetallfrässtifte SKM 0307/3 Z3 PLUS Art.-Nr. 21214083
- PFERD Hartmetallfrässtifte SKM 0307/3 Z5 Art.-Nr. 21214053
- PFERD Hartmetallfrässtifte SKM 0311/3 Z3 PLUS Art.-Nr. 21214183
- PFERD Hartmetallfrässtifte SKM 0311/3 Z5 Art.-Nr. 21214153
- PFERD Hartmetallfrässtifte SKM 0311/3 Z4 Art.-Nr. 21214143
