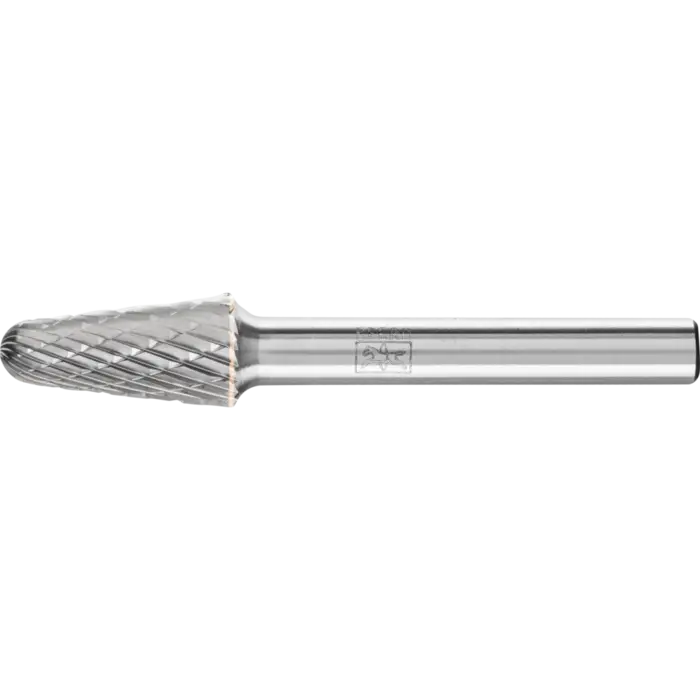

PFERD Hartmetallfrässtifte KEL 1020/6 Z3 PLUS

PFERD Hartmetallfrässtifte KEL 1020/6 Z3 PLUS im Überblick

Die Hartmetallfrässtifte mit Rundkegelform (KEL) und der Zahnung 3 PLUS wurden speziell für universelle Zerspanungseinsätze entwickelt. Sie eignen sich besonders für das Fräsen, Entgraten und Konturarbeiten an Gusseisen, Stahl, Edelstahl (INOX) sowie Nickel- und Titanlegierungen. Die runde Kuppe sorgt für gleichmäßige Oberflächen und guten Materialabtrag bei hoher Standzeit.

Der Frässtift besitzt einen 6 mm Schaft und eine Gesamtlänge von 60 mm, ideal für kompakte Bearbeitungsmaschinen sowie Roboter. Die Kombination aus Hartmetall, Geometrie und Verzahnung ergibt einen hohen Materialabtrag bei gleichzeitig stabiler Rundlaufperformance.

Geeignet für Metallbearbeitung

Durchbrüche, Entgraten und Egalisieren

Durch die Kreuzverzahnung 3 PLUS wird ein effizienter Materialabtrag erreicht, ideal zum Vorbereiten von Durchbrüchen und sauberem Entgraten in Gusseisen, Stahl und INOX.

Flächenbearbeitung und Konturen

Die Rundkegelform ermöglicht ruhigen Lauf und präzise Konturfräsungen mit guter Oberflächenqualität auch in schwer zugänglichen Bereichen.

Schweißnahtbearbeitung

Zum Glätten von Schweißnähten und Feinbearbeiten, um eine gleichmäßige Oberfläche zu erzielen, ohne das Grundmaterial zu beschädigen.

Technische Daten des PFERD KEL 1020/6 Z3 PLUS

• Länge gesamt: 60 mm
• Länge verzahnt: 20 mm
• Schafthöhe/Durchmesser: 6 mm
• Zahnung: 3 PLUS (kreuzverzahnt)
• Maximale Drehzahlen pro Werkstoffbereich: siehe unten
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer
• Bearbeitbare Werkstoffe: Temperguss, Gusseisen, Stahlguss, Nickelbasislegierungen, Edelstahl INOX, Hochwarmfeste Werkstoffe
• Durchmesser Schaft: 6 mm

• rpm bis staehle bis 1 200 N/mm²: 19000
• rpm bis graues/weißes gusseisen: 19000
• rpm bis rost- und saeurebestaendige staehle: 11000
• rpm bis hochwarmfeste werkstoffe: 14000
• rpm von staehle bis 1 200 N/mm²: 14000
• rpm von gehaertete verguetete staehle ueber 1 200 N/mm²: 8000

Rundkegelform KEL mit Z3 PLUS Zahnung

Die Rundkegelform entspricht DIN 8032, die Verzahnung nach DIN 8033 sorgt für gleichmäßigen Materialabtrag auch in hochlegierten Werkstoffen. Die Kombination von Hartmetall, Geometrie und Z3 PLUS Zahnung ermöglicht eine robuste Leistung bei Grob- und Feinzerspanung.

Verarbeitung & Praxis

1. Wählen Sie die Drehzahl abhängig vom Werkstoff und Durchmesser; bei kleineren Durchmessern wird eine höhere Drehzahl empfohlen, um den Materialabtrag zu optimieren.
2. Setzen Sie Frässtifte mit einem 6 mm Schaft auf Antrieben mit Leistung ab 300 W ein, um einen stabilen Rundlauf zu gewährleisten.
