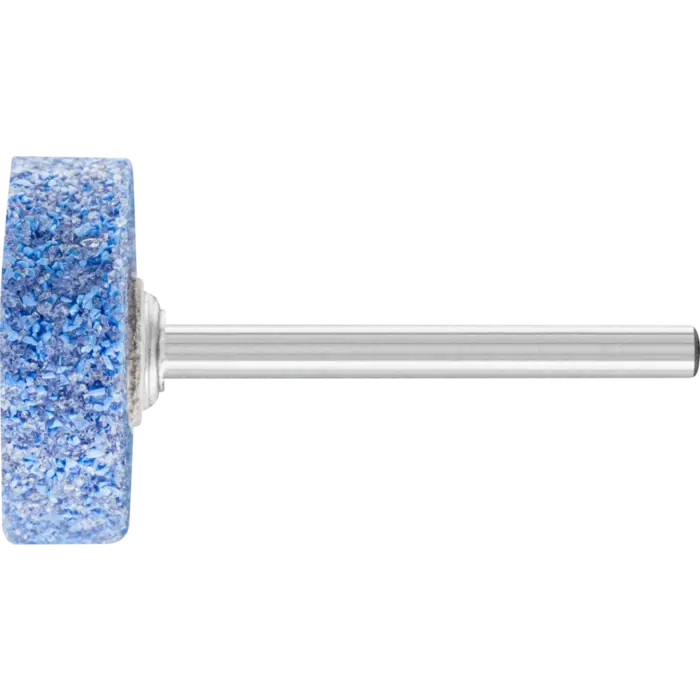

PFERD Schleifstifte ZY 2006 3 AWCO 46 J5V TOUGH

Schleifstifte PFERD ZY 2006 3 AWCO 46 J5V TOUGH im Überblick

Die PFERD TOUGH Schleifstifte in der ZY 2006 Baureihe bieten spezialisierte Leistung für harte Werkstoffe. Die TOUGH-Ausführung ist speziell für den Einsatz auf Titanwerkstoffen, Nickel- und Kobaltbasislegierungen sowie für die Bearbeitung gehärteter Stahlbauteile und Auftragsschweißungen geeignet. Zu den Bearbeitungsaufgaben gehören das Beischleifen von Reparaturschweißungen sowie das Nachbearbeiten an Turbinenschaufeln während der Flugzeugwartung und das Nachschleifen von Reparaturschweißungen im Werkzeug- und Formenbau. Die Zylinderform ZY eignet sich optimal zum Schleifen von Bohrungen, Radien und Konturen.

Für die Leistungsentfaltung empfehlen wir eine Schnittgeschwindigkeit von 30 bis 50 m/s. Die Schleifstifte erreichen bei entsprechendem Antrieb (Biegwellenantrieb oder Geradschleifer) hohe Abtragsleistungen und gute Standzeit.

Geeignet für anspruchsvolle Oberflächenbearbeitung

Metallbearbeitung mit Titan- und Nickelbasislegierungen

Die TOUGH-Stifte eignen sich besonders für Titan- und Nickelbasislegierungen sowie für gehärtete Stähle (>1.200 N/mm²). Die robuste Zylinderform ermöglicht kontrollierten Konturenschliff an Bohrungen, Radien und Kanten.

Schweißnaht- und Turbinenkomponenten

Typische Anwendungen umfassen das Nachbearbeiten von Reparaturschweißungen, das Beischleifen von Reparaturschweißungen und das Nachschleifen an Turbinenschaufeln im Wartungs- und Formenbau.

Technische Daten des TOUGH ZY 2006

• Breite: 6 mm
• Form: W 201
• Korn: 46
• Länge Schaft: 30 mm
• Durchmesser Schaft: 3 mm
• Max Drehzahl: 47700 rpm
• Empfohlene Drehzahl: 45000 rpm
• Bearbeitbare Werkstoffe: Kobaltbasislegierungen; gehärtete/vergütete Stähle (>1.200 N/mm² <38 HRC); hochwarmfeste Werkstoffe; Nickelbasislegierungen (z. B. Inconel/Hastelloy); Titan
• Antriebsarten: Biegwellenantrieb, Geradschleifer

Kernmerkmale der TOUGH-Ausführung

Die TOUGH-Ausführung sorgt durch das keramische Korn mit Korn 46 für hohe Abtragsleistung bei gleichzeitig guter Standzeit. Die Kühler Schliff ergibt sich aus der Splitterfreudigkeit des Korngemischs, was Zusetzen reduziert und eine gleichmäßige Oberflächenbildung ermöglicht.

So setzen Sie die Schleifstifte TOUGH richtig ein

1. Wählen Sie den passenden Antrieb (Biegwellenantrieb oder Geradschleifer).
2. Stellen Sie die Drehzahl gemäß Empfehlung auf ca. 45.000 rpm ein.
3. Führen Sie den Stift mit leichter Konturführung in Bohrungen, Radien und Konturen.
4. Kühlmittel sparsam einsetzen, um ein Verkleben zu vermeiden.

Aufbau: Korn 46 auf Zylinderträger

Der Korn 46 ist auf einen ZY 2006 Zylinderträger montiert. Mit 6 mm Breite, 3 mm Schaftdurchmesser und 30 mm Schaftlänge bietet diese Bauform guten Zugriff bei kompakter Geometrie und präzisem Abtrag.
