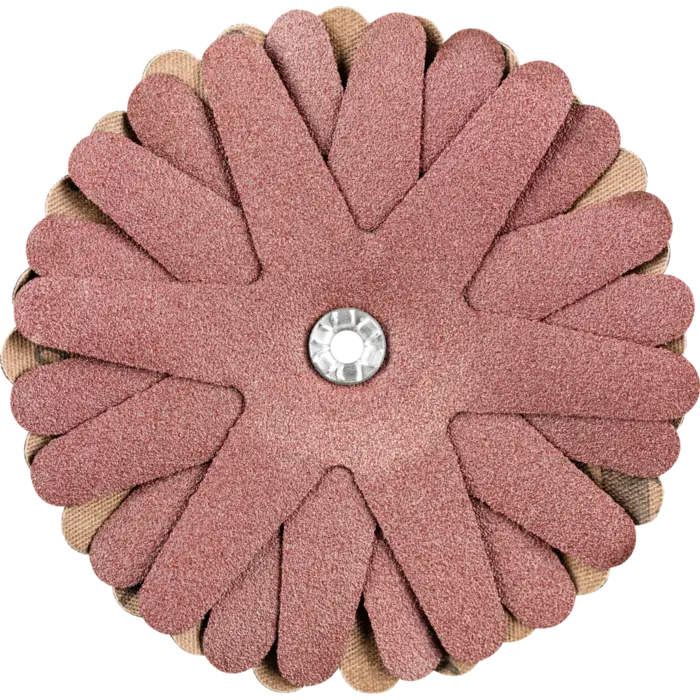

PFERD Fächerschleifwerkzeuge PST-T 100/5 8 A 120

Schleifwerkzeuge PST-T 100/5 8 A 120 von PFERD im Überblick

Die PFERD PST-T 100/5 8 A 120 gehören zu den POLISTAR-TUBE Schleifstern-Systemen. Die Schleifsterne sind mehrlagig miteinander vernietete Strukturen, speziell für die Innenflächenbearbeitung von Rohren und Rohrbögen. Durch ihre Bauform eignen sie sich für Biegwellenantriebe und Geradschleifer.

Mit einem Ø von 100 mm und einer Körnung von 120 ermöglichen sie feines Abtragen und eine glatte Oberflächenstruktur. Die Anordnung auf 8 Lagen erlaubt eine flexible Konturführung und gleichmäßigen Materialabtrag. Die maximale Drehzahl liegt bei 3820 rpm, empfohlen ist eine ca. 1500 rpm für Standardanwendungen. Die empfohlene Rohrinnendurchmesser-Spanne beträgt ca. 60–65 mm, als Schleifmittel wird Korund A eingesetzt. Die Systeme arbeiten mit Biegwellenantrieb oder Geradschleifer.

Geeignet für Rohrinnenflächen und Oberflächenbearbeitungen

Innenflächenbearbeitung von Rohren

Aufgrund der passgenauen Ø 100 mm und der Körnung 120 lassen sich Innenflächen von Rohren sauber nachbearbeiten, insbesondere bei Rohrbögen. Die Kombination aus flexibler Anpassung und acht Lagen verhindert ungewünschte Kantenrisse und ermöglicht gleichmäßigen Materialabtrag.

Allgemeine Oberflächenbearbeitung

Für Entgraten, stufenweises Feinschleifen, Egalisieren, Strukturieren (Mattieren, Strichmattieren und Satinieren) und Flächenbearbeitung liefert Körnung 120 feine Oberflächenstrukturen für die nachfolgenden Beschichtungen.

Schweißnahtbearbeitung

Bei Schweißnähten sorgt der Mikro-Abtrag für gleichmäßige Flächen und reduziert sichtbare Unregelmäßigkeiten; der Träger ermöglicht eine sanfte Nachbearbeitung von Konturen rund um Schweißverbindungen.

Abmessungen und Spezifikationen PST-T 100/5 8 A 120

• Durchmesser: 100 mm
• Bohrung: 5 mm
• Korn: 120
• Kornart: Korund A
• Streuung: halboffen
• Lagen: 8
• Maximale Drehzahl: 3820 rpm
• Optimum Drehzahl: ca. 1500 rpm
• Antriebe: Biegwellenantrieb, Geradschleifer
• Bearbeitbare Werkstoffe: Aluminium, Temperguss, Messing, Stahlguss, Kupfer, Grau-/Sphäroguss (GG/GJL, GGG/GJS), gehärtete/vergütete Stähle über 1.200 N/mm² (< 38 HRC), Stähle bis 1.200 N/mm² (< 38 HRC)

Kernmerkmale der PST-T 100/5 8 A 120

• Optimale Konturenanpassung durch hohe Flexibilität der mehrlagigen Schleifsterne
• Korrosionsschutz durch Edelstahlnieten bei Edelstahlrohren (INOX)
• Sehr feine Oberflächenrauhheit bis Ra 0,2 μm

Anwendungstipps für optimale Ergebnisse

1. Wählen Sie eine passende Wellenkonfiguration gemäß PST-T-Din-Norm.
2. Verwenden Sie Ø 100 mm, Körnung 120; Rohrinnendurchmesser 60–65 mm.
3. Setzen Sie eine Schnittgeschwindigkeit von 15–20 m/s ein.
4. Beachten Sie die maximale Last und richtige Lagerung der Welle.
