PFERD COMBIDISC-Schleifwerkzeuge SBHR 75 H

Schleifwerkzeuge PFERD COMBIDISC SBHR 75 H im Überblick

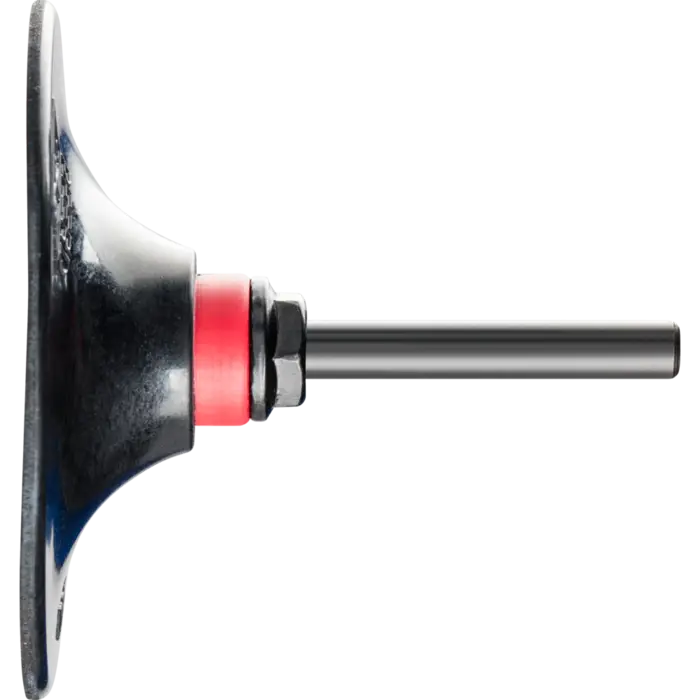

Der PFERD COMBIDISC SBHR 75 H Stützteller-Halter in Hart-Ausführung bildet die zentrale Komponente des COMBIDISC-Systems. Er ermöglicht eine stabile, planare Unterstützung der Schleifblätter und sorgt so für gleichmäßige Abträge auf konturierten Flächen. Der 6 mm Schaft erlaubt eine kompakte Integration in verschiedene Spindel-Systeme, während die 40 mm Schaftlänge eine flexible Positionierung bietet. Die maximale Drehzahl von 12.500 min-1 spiegelt die Leistungsgrenzen typischer CDR-basierter Schleifwerkzeuge wider. Das Aufspannsystem ist System CDR, kompatibel mit gängigen COMBIDISC-Haltern.

Der Halter ist speziell für Schleifwerkzeuge mit COMBIDISC-Befestigung konzipiert. In der Praxis lässt sich der Schaft durch passende Adapter ersetzen, wodurch sich der Schleifblatthalter direkt an der Antriebsspindel befestigen lässt. Dieses modulare Konzept erhöht die Vielseitigkeit an unterschiedlichen Maschinenkonfigurationen.

Geeignetes Einsatzspektrum der COMBIDISC SBHR 75 H

Winkelschleifer

Mit 6 mm Schaft und CDR-Aufspannung eignet sich der SBHR 75 H für Kontur- und Feinbearbeitungen an Metalloberflächen. Adapteroptionen erlauben eine direkte Montage am Spindelträger von Winkelschleifern.

Akkuschleifer

Auch an Akkuschleifern liefert der Halter präzise Ergebnisse, besonders bei leichten Bearbeitungen an schwer zugänglichen Bereichen dank kompakter Bauform.

Biegwellenantrieb

Durch die stabile Aufhängung ist eine gleichmäßige Materialabtragung auch auf komplexen Geometrien möglich, wenn der SBHR 75 H an Biegwellenantrieben eingesetzt wird.

Geradschleifer

Die Kombination aus Hart-Stützteller und CDR-Aufspannung unterstützt saubere Schleifergebnisse bei geraden Konturlinien, ohne Schleifmittelstaub zu verstopfen.

Technische Daten der COMBIDISC SBHR 75 H

• Schaftdurchmesser: 6 mm
• Schaftlänge: 40 mm
• Maximale Drehzahl: 12.500 min-1
• Aufspannsystem: System CDR
• Antriebsarten: Winkelschleifer, Akkuwinkelschleifer, Biegwellenantrieb, Geradschleifer

Hohe Stabilität und Passgenauigkeit

Der Hart-Stützteller sorgt für eine formstabile Abstützung des Schleifblatts. Das Ergebnis ist ein gleichmäßiger Abtrag mit reduzierter Kanteneinfraktion und längerer Standzeit – besonders wichtig bei feinen Konturarbeiten.

Anwendungstipps für eine effiziente Nutzung

1. Adapter prüfen: Der Schaft kann durch entsprechende Adapter ersetzt werden, um den Halter direkt an der Antriebsspindel zu montieren.
2. Montage: Halter sauber auf die Spindel setzen, Schleifblatt korrekt positionieren und sichern.
3. Parameter beachten: Maximale U/min einhalten, Schleifblatt regelmäßig auf Haltbarkeit prüfen.

Aufbau und Materialhinweise

Der Stützteller ist als Hart-Ausführung realisiert, wodurch eine stabile Schleifunterlage entsteht, die gleichmäßig Kraft über das Schleifblatt verteilt. Das CDR-Aufspannsystem ermöglicht schnellen Wechsel und eine konsistente Zentrierung.
