PFERD Hartmetallfrässtifte TRE 1220/6 Z1

PFERD Hartmetallfrässtifte TRE 1220/6 Z1 im Überblick

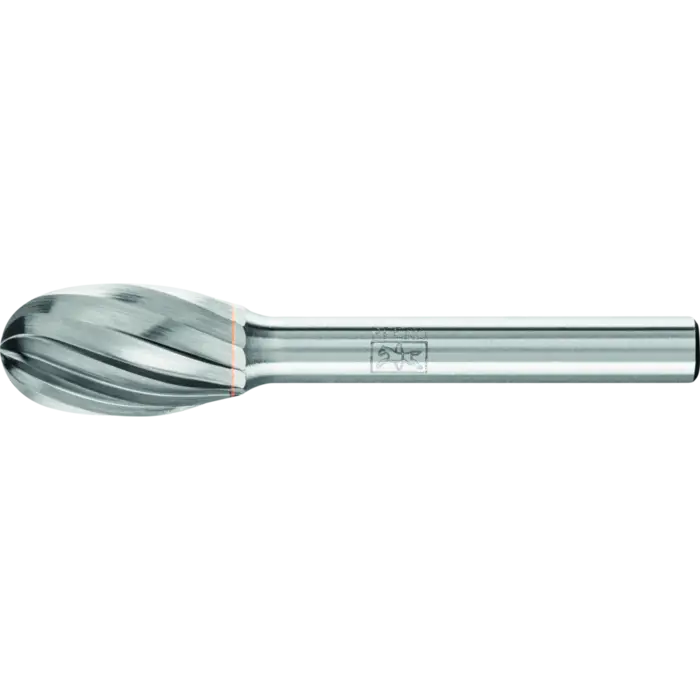

Der PFERD Hartmetallfrässtifte TRE 1220/6 Z1 ist ein Hartmetallfrässtift in Tropfenform nach DIN 8032, mit Verzahnung nach DIN 8033. Mit einem 6 mm Schaftdurchmesser und einer Gesamtlänge von 60 mm bietet er vielseitige Einsatzmöglichkeiten auf gängigen Fräsmaschinen. Die verzahnte Länge beträgt 20 mm.

Die Zahnung 1 erlaubt eine effektive Zerspanung von NE-Metallen, Stahl und Gusseisen mit hoher Abtragsleistung. Die Kombination aus Hartmetall, Geometrie und Zahnung sorgt für eine ausgewogene Balance aus Schnelligkeit, Standzeit und Oberflächenqualität.

Geeignet für Metall- und Werkstoffbearbeitung

Der Stift eignet sich für universelle Anwendungen in der Fein- und Grobzerspanung und deckt ein breites Spektrum an Werkstoffen ab, darunter NE-Metalle, Stahl, Gusseisen, sowie Aluminiumlegierungen und legierte Werkstoffe. Die Tropfenform ermöglicht kontur-nahes Arbeiten mit gleichmäßigem Materialabtrag.

Technische Daten des TRE 1220/6 Z1

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 60 mm
• Länge verzahnt: 20 mm
• Radius: 5 mm
• Zahnung: 1
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer
• Bearbeitbare Werkstoffe (Auszug): NE-Metalle, Stahl, Gusseisen, Aluminiumlegierungen, Messing, Kupfer, Zink, Edelstahl (INOX), gehärtete Stähle > 1.200 N/mm²
• U/min (Werkstoffabhängig): NE-Metalle bis 24.000; Gusseisen bis 24.000; Rost-/säurebeständige Stähle bis 7.000; Stähle bis 1.200 N/mm² bis 16.000
• Anwendungsbereiche: Durchbrüche, Entgraten, Egalisieren, Fräsen, Ausfräsen, Flächenbearbeitung, Schweißnahtbearbeitung

Eigenschaften und Vorteile in der Praxis

Gute Zerspanungsleistung entsteht durch die optimale Abstimmung von Hartmetall, Geometrie und Zahnung. Zusätzlich profitieren Sie von:

• Hohe Standzeit
• Schlagfreier Rundlauf – weniger Rattermarken, geringerer Verschleiß
• Hohe Oberflächengüte

Praxisnahe Tipps zur Anwendung

1. Setzen Sie die Werkzeuge auf leistungsstarke Antriebe mit elastisch gelagerter Spindel, um Vibrationen zu vermeiden.
2. Beachten Sie die Drehzahlempfehlungen entsprechend dem Werkstoff.
3. Für wirtschaftlichen Einsatz arbeiten Sie im oberen Drehzahl-/Schnittgeschwindigkeitsbereich.
4. Verwenden Sie einen 6 mm Schaft auf Antrieben ab 300 W Leistung.

Aufbau: Tropfenform nach DIN 8032

Der TRE 1220/6 Z1 folgt der Tropfenform nach DIN 8032 und hat eine Verzahnung nach DIN 8033. Diese Konstruktion sorgt für kontrollierten Abtrag an Konturen und Kanten.
