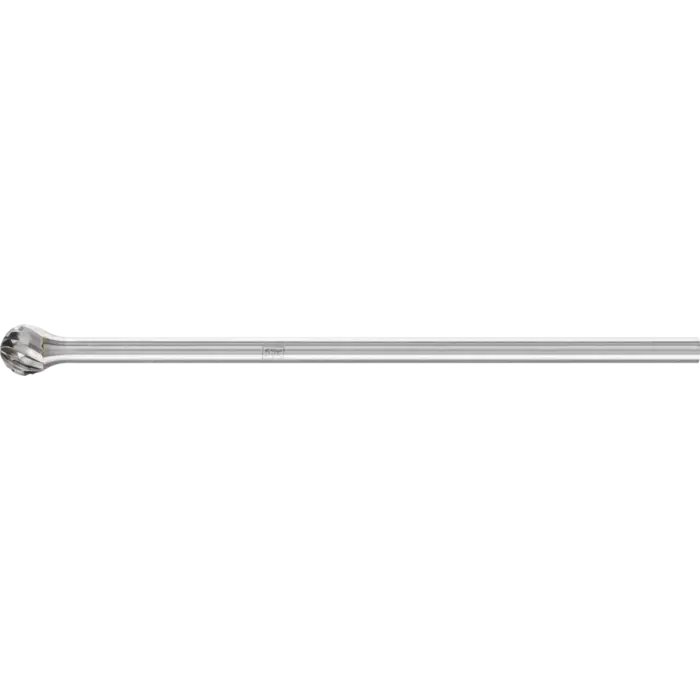

PFERD Hartmetallfrässtifte KUD 0605/3 Z3 PLUS SL 75

PFERD KUD 0605/3 Z3 PLUS SL 75 – Frässtifte im Überblick

Die PFERD Hartmetallfrässtifte KUD 0605/3 Z3 PLUS SL 75 gehören zur Kategorie der Frässtifte mit kugelförmiger Spitze nach DIN 8032 und Verzahnung nach DIN 8033. Die 3 PLUS Kreuzverzahnung ermöglicht hohen Materialabtrag; ideal für Gusseisen, Stahl, Edelstahl (INOX), Nickelbasis- und Titanlegierungen.

Diese Ausführung verfügt über einen Stahllangschaft und ist speziell für die Bearbeitung schwer zugänglicher Bereiche geeignet. Mit 80 mm Gesamtlänge und 5 mm Verzahnungslänge bietet sie Flexibilität bei engen Konturen.

Einsatzgebiete in der Metallbearbeitung

Universelle Fräs- und Bearbeitungsaufgaben

Die Kreuzverzahnung 3 PLUS sorgt für hohen Abtrag und gute Oberflächenqualität beim Zerspanen von Gusseisen, Stahl und INOX, sowie bei Nickelbasis- und Titanlegierungen. Der kugelförmige Kopf ermöglicht gleichmäßiges Abtragen an Konturen und Kavitäten.

Langschaftfähige Bearbeitung

Die Ausführung mit Stahllangschaft eignet sich, wenn Bauteile enge Radien oder Innenwinkel besitzen. Wenn nötig, kann der Schaft gekürzt werden, um die Bearbeitungsfreiheit zu erhöhen.

Technische Daten des KUD 0605/3 Z3 PLUS SL 75

• Schaftdurchmesser 3 mm
• Gesamtlänge 80 mm
• Verzahnungslänge 5 mm
• Zahnung 3 PLUS (Kreuzverzahnung)
• Geeignete Werkstoffe Temperguss, Gusseisen, Stahl, Edelstahl, Nickelbasislegierungen, Titanlegierungen, Aluminiumlegierungen, Gehärtete Stähle bis >1.200 N/mm²
• Max. Drehzahl 15.000 min⁻¹
• Antriebsarten Biegwellenantrieb, Werkzeugmaschine, Roboter, Stationäre Maschinen, Geradschleifer

Eigenschaften & Vorteile

• Hohe Zerspanungsleistung durch abgestimmten Hartmetall, Geometrie und Zahnung.
• Hohe Standzeit dank verschleißfester Hartmetall-Werkstoffkombination.
• Schlagfreies Arbeiten durch exakten Rundlauf, weniger Rattermarken und reduzierter Verschleiß.
• Hohe Oberflächengüte auch bei anspruchsvollen Konturen.

Verarbeitung & Praxis

1. Spannen Sie den Frässtift mit 3 mm Schaftdurchmesser in einen passenden Antrieb (75–300 W).
2. Arbeiten Sie im oberen Drehzahl- bzw. Schnittgeschwindigkeitsbereich entsprechend dem Werkstoff.
3. Nutzen Sie geeignete Kühlung, um Wärmeentwicklung zu kontrollieren und Standzeit zu erhöhen.
4. Beobachten Sie Verschleiß und ersetzen Sie den Stift bei Bedarf zeitnah.

Aufbau: Kugelform und Langschaft

Korpus und Zahnung

Der kugelförmige Kopf nach DIN 8032 mit Verzahnung nach DIN 8033 ermöglicht hohen Materialabtrag und gute Oberflächenqualität.

Langschaft

Die Stahllangschaft erlaubt den Einsatz in schwer zugänglichen Bereichen; bei Bedarf lässt sich der Schaft kürzen.

Besondere Merkmale

• Zahnung 3 PLUS – kreuzverzahnt für hohen Abtrag
• Kugelkopf nach DIN 8032 – gleichmäßiger Abtrag an Konturen
• SL 75 Langschaft – längere Reichweite in engen Bauteilen
