Pferd · Fräswerkzeug
PFERD Bohr- und Senkwerkzeuge UGT HSS DIN 335 C90° 20,5
PFERD UGT HSS DIN 335 C90° 20,5 – Kegelsenker mit Ungleichteilung, 10 mm Schaft, 63 mm Länge, 90° Versenkung; hohe Laufruhe und effiziente Spanabfuhr.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

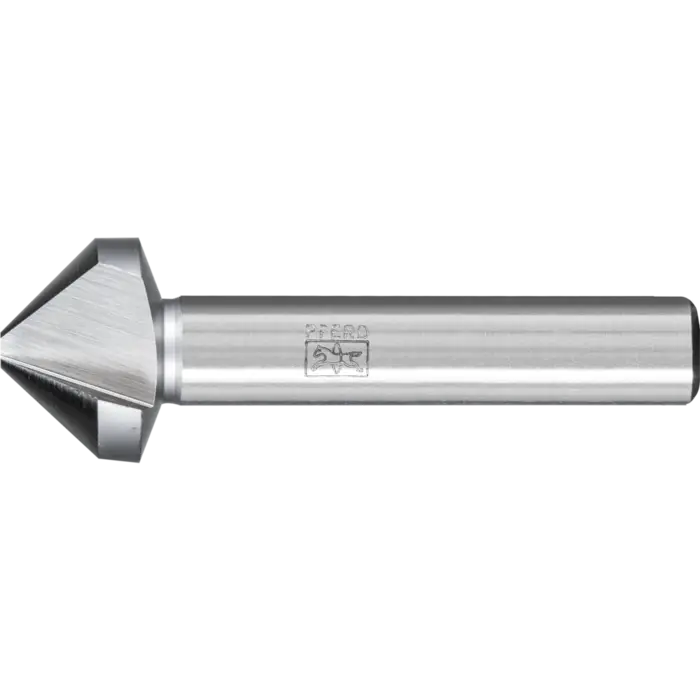

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 63 |
|---|---|
| Durchmesser Schaft (mm) | 10 |
Produktbeschreibung
PFERD UGT HSS DIN 335 C90° 20,5 im Überblick
Der PFERD UGT HSS Kegelsenker nach DIN 335 C ist ein Hochleistungswerkzeug mit UGT-Geometrie (Ungleichteilung) und 90°-Senkung, ideal zum Versenken gängiger Schrauben. Mit einem 10 mm Schaft und einer Gesamtlänge von 63 mm ermöglicht er exakte, gratfreie Senkungen auch bei niedrigen Schnittgeschwindigkeiten.
Die speziell entwickelte Geometrie mit breiten Spannuten sorgt für eine optimierte Span- und Wärmeabfuhr, führt zu einer höheren Laufruhe und verbessert die Oberflächengüte des Werkstücks. Die Kegelsenker eignen sich für eine Vielzahl von Materialien, darunter Stahl, Gusseisen, NE-Metalle, Kunststoffe und Holz, und sind damit vielseitig einsetzbar.
Geeignet für Metall- und Nichtmetallbearbeitung
Metallbearbeitung
Für Stähle bis 700 N/mm² (bis ca. 38 HRC) beträgt die empfohlene Drehzahl typischerweise ca. 230 rpm, bei rost- und säurebeständigen Stählen ähnliches Niveau. 230 rpm bietet eine gute Balance aus Abtrag, Wärmeabfuhr und Oberflächenqualität.
Nichtmetalle und Kunststoffe
Bei NE-Metallen, Thermoplasten und faserverstärkten Kunststoffen ist eine etwas höhere Zerspanungsdrehzahl sinnvoll, etwa ca. 230–300 rpm je nach Werkstoff. Die UGT-Geometrie hält auch hier die Spanweite stabil und verhindert Zusetzen.
Technische Daten des UGT HSS DIN 335 C90° 20,5
- Winkel: 90°
- Durchmesser Schaft: 10 mm
- Gesamtlänge: 63 mm
- Material: HSS (DIN 335 C)
- Geometrie: Ungleichteilung (UGT) mit breiten Spannuten
- Anwendungen: Senken
Eigenschaften und Nutzen
- Hohe Laufruhe – reduziert Vibrationen und verbessert die Oberflächenqualität.
- Niedrige Senkkräfte bei guter Oberflächengüte – weniger Verschleiß und geringerer Anpressdruck.
- Breite Spannuten-Geometrie – effiziente Spanabfuhr und bessere Wärmeableitung.
- Hohe Abtragsleistung – schnellere Bearbeitung bei konstanter Oberflächenqualität.
- Gratfreie Ergebnisse schon bei niedrigen Schnittgeschwindigkeiten.
- Lange Standzeit – weniger Werkzeugwechsel.
- Hohe Oberflächengüte des Werkstücks – saubere, planebene Senkungen.
Praxis-Tipps
- Verwenden Sie Kühl- oder Schmierstoff (Schneidöl) oder Druckluft, um Hitze abzuleiten.
- Führen Sie exakte Senkungen in gleichmäßigen Zügen durch; vermeiden Sie Rundläufe und Verkantungen.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 150 |
|---|---|
| RPM bis, rost- und säurebeständige Stähle | 230 |
| RPM bis, thermopl. Kunststoffe, faserv. Kunststoffe (GFK/CFK) | 230 |
| RPM bis, weiche NE-Metalle | 300 |
| RPM von, graues Gusseisen, weißes Gusseisen | 150 |
| RPM von, rost- und säurebeständige Stähle | 150 |
| RPM von, thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GFK/CFK) | 150 |
