Pferd · Fräswerkzeug
PFERD Bohr- und Senkwerkzeuge KES HSS DIN 335 C90° 23,0
PFERD KES HSS DIN 335 C90 23,0 – Kegelsenker, 90°, Ø23 mm, 10 mm Schaft; hohe Abtragsleistung, glatte Oberflächen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

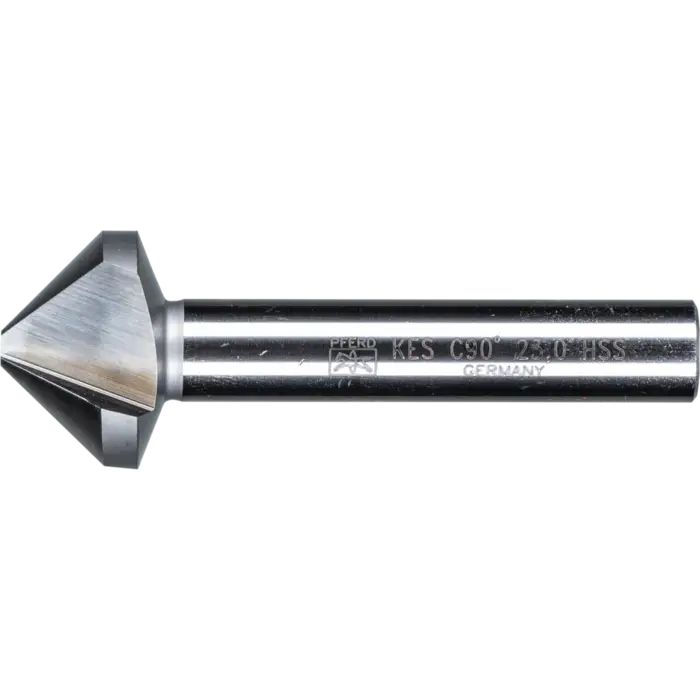

Fig. 01 — Produktansicht
Maße und Dimensionen
| Länge, Gesamt (mm) | 67 |
|---|---|
| Durchmesser Schaft (mm) | 10 |
Produktbeschreibung
Kegelsenker PFERD KES HSS DIN 335 C90 23,0 – 25202116 im Überblick
Der PFERD Kegelsenker-KES HSS DIN 335 C90 23,0 ist ein Hochleistungssenkwerkzeug aus HSS mit einem Senkwinkel von 90°. Er dient dem Versenken von Schraubenköpfen 90° in gängigen Werkstoffen.
Die besonderen Merkmale sind sehr scharfe Schneiden, die auch bei niedrigen Schnittgeschwindigkeiten zuverlässige Ergebnisse liefern. Mit einem Durchmesser Schaft von Ø 10 mm und einer Gesamtlänge von 67 mm bietet er flexible Einsatzmöglichkeiten in beengten Maschinenräumen.
Der Kegelsenker wird für alle gängigen Werkstoffe eingesetzt, darunter Stahl, Stahlguss und NE-Metalle. Dank der Konstruktion erzeugt er eine gratfreie Oberfläche und weist eine gute Standzeit auf, was Zeit und Kosten spart.
Verwenden Sie als Kühlmittel Schneidöl oder Druckluft, um die Spanabfuhr zu verbessern und die Lebensdauer zu erhöhen.
Einsätze und Werkstoffe
Metallische Werkstoffe
Der Kegelsenker eignet sich besonders zum Versenken von Schraubenköpfen in Stahl, Stahlguss und NE-Metallen. Die 90°-Winkelstellung ermöglicht präzises Eintauchen und saubere Kanten. Auch Werkstoffe wie Aluminium, Messing, Bronze, Kupfer sowie Gusseisen und Edelstahl lassen sich bedingt bearbeiten – je nach Anforderung der Anwendung.
Abmessungen und Spezifikationen des KES HSS DIN 335 C90 23,0
- Winkel 90°
- Durchmesser Schaft 10 mm
- Gesamtlänge 67 mm
- Antriebsarten Ständerbohrmaschine, Werkzeugmaschine, Bohrmaschine, Roboter, stationäre Maschinen
- Bearbeitbare Werkstoffe Stahl, Stahlguss, NE-Metalle, Aluminium, Gusseisen, Messing, Bronze, Kupfer, Duroplaste, Elastomere, Faserverstärkte Duroplaste (GFK/CFK), Titanlegierungen, Holz, Kunststoffe
Hohe Abtragsleistung und Konturgenauigkeit
Die Kombination aus HSS-Konstruktion und 90°-Winkel ermöglicht eine schnelle Abtragung mit >passgenauer Kontur<, wodurch Grate minimiert und Oberflächenqualität verbessert wird. Die besonders scharfen Schneiden tragen zu hoher Oberflächengüte des Werkstückes bei und erhöhen damit die Produktivität.
Anwendungstipps & Praxis
- Verwenden Sie als Kühl- oder Schmiermittel Schneidöl oder Druckluft, um Hitze zu reduzieren und die Spanabfuhr zu verbessern.
- Setzen Sie das Werkzeug korrekt in die Spannstelle ein und beachten Sie die max. Schaftführung, um eine gleichmäßige Bearbeitung zu gewährleisten.
Aufbau: Korund auf Baumwollträger
Der Kegelsenker nutzt Korund (Aluminiumoxid) als Korn, gebunden in Vollkunstharz und auf einem flexiblen Baumwollträger aufgebracht. Diese Konstruktion sorgt für eine gute Anpassungsfähigkeit an Konturen, eine lange Standzeit und eine zuverlässige Spanabfuhr.
Weitere Produkteigenschaften
| RPM bis, graues Gusseisen, weißes Gusseisen | 140 |
|---|---|
| RPM bis, rost- und säurebeständige Stähle | 210 |
| RPM bis, thermopl. Kunststoffe, faserv. Kunststoffe (GFK/CFK) | 210 |
| RPM bis, weiche NE-Metalle | 280 |
| RPM von, graues Gusseisen, weißes Gusseisen | 140 |
| RPM von, rost- und säurebeständige Stähle | 140 |
| RPM von, thermoplastische Kunststoffe, faserverstärkte Kunststoffe (GFK/CFK) | 140 |
