PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N 5,5-6/3 D 181
PFERD Dia.- und CBN-Schleifstifte Galvanik DZY-N 5,5-6/3 D 181 – galvanisch gebundene Diamant- und CBN-Stifte für Nass- und Trockenschliff, Bohrungen, Radien.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

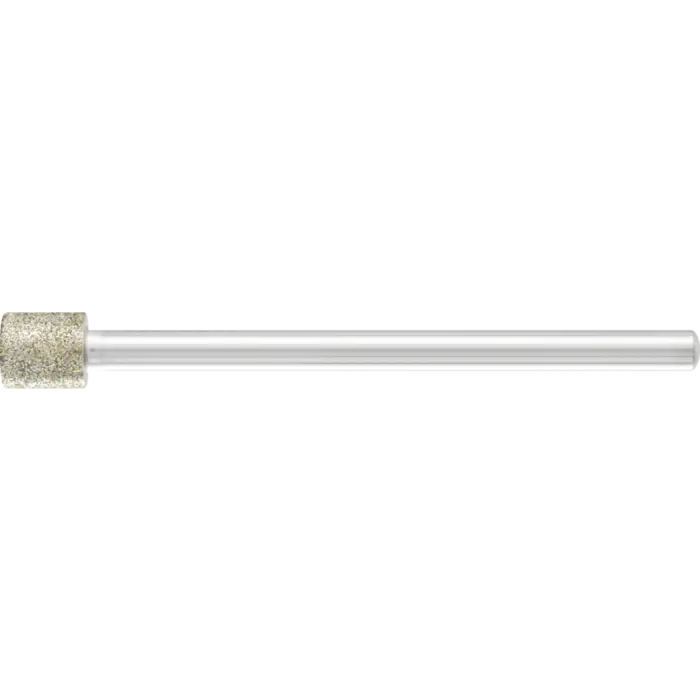

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 6 |
|---|---|
| Länge, Schaft (mm) | 44 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
Schleifstift PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N 5,5-6/3 D 181 im Überblick
Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt. Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handeinsatz. N = nicht abgesetzter Schaft.
Der Stift DZY-N kombiniert harte Schleifkörner mit einem stabilen Zylinderträger. Die Trägerkonstruktion sorgt für gleichmäßigen Abtrag und ermöglicht präzise Oberflächenbearbeitung selbst bei engen Radien und anspruchsvollen Werkstoffen.
Geeignet für Bohrungen, Radien und Konturen
Der ZY-Kopf erlaubt das Schleifen in engen Radien und Innenrundungen. Nassschliff wird bevorzugt, um Werkzeugverschleiß und thermische Schäden zu minimieren. Die Größe des Schleifkörpers beeinflusst Abtrag, Laufgenauigkeit und Oberflächengüte.
- Für optimale Wirtschaftlichkeit Körnungen so grob wie möglich, so fein wie nötig wählen.
- Bei harten Werkstoffen: Härte, Stabilität des Aufbaus und Aufnahme beachten.
- Bei stärkeren Verschmutzungen: Ultraschallreinigung ist möglich; bei Bedarf Schärfstab DSB 2005025 verwenden.
- Größerer Durchmesser erhöht die Körnerzahl im Eingriff; Innenschleifen: max. 3/4 des zu schleifenden Durchmessers.
- Vorschub pro Umdrehung: max. 2/3 der Werkzeugbreite; der Antrieb muss ausreichende Leistung bringen.
Abmessungen und Spezifikationen des PFERD DZY-N 5,5-6/3 D 181
- Breite des Schleifkörpers: 6 mm
- Durchmesser Schaft: 3 mm
- Länge Schaft: 44 mm
- Korn: D 181
- Trägerform: Zylinder (ZY)
- Antriebssysteme: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Werkstoffe/Anwendungsbereiche: Diamant- und CBN-Körner; geeignet für abrasive Materialien wie Keramik, Superlegierungen, Hartmetall
Aufbau: Diamant- und CBN-Körner auf Zylinderträger
Die galvanisch gebundenen Diamant- bzw. CBN-Körner sind gleichmäßig auf dem Zylinderträger fixiert, was eine stabile Kornbindung und konsistente Oberflächenqualität ermöglicht. Die N-Schaftsvariante (N = nicht abgesetzter Schaft) erleichtert die Handführung, besonders bei feinen Konturarbeiten.
Praxis-Tipps für die Anwendung
- Nassschliff bevorzugen, um Hitzeentwicklung zu minimieren und Standzeit zu erhöhen.
- Der Durchmesser des Schleifkörpers sollte möglichst groß gewählt werden, um mehr Körner in Eingriff zu bringen.
- Beim Innenrundschleifen max. 3/4 des Werkstückdurchmessers verwenden.
- Pro Umdrehung max. 2/3 der Werkzeugbreite vorschub, ausreichende Antriebsleistung sicherstellen.
- Bei Verschmutzungen Belag ggf. mit Ultraschall reinigen; Schärfstab DSB 2005025 nutzen, wenn nötig.
