Pferd · Schleifstift
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N 3,5-5/3 D 91
PFERD DZY-N 3,5-5/3 D 91 – Galvanisch gebundene Diamant-/CBN-Schleifstifte für Nass- und Trockenschliff, ideal für Bohrungen, Radien und Konturen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

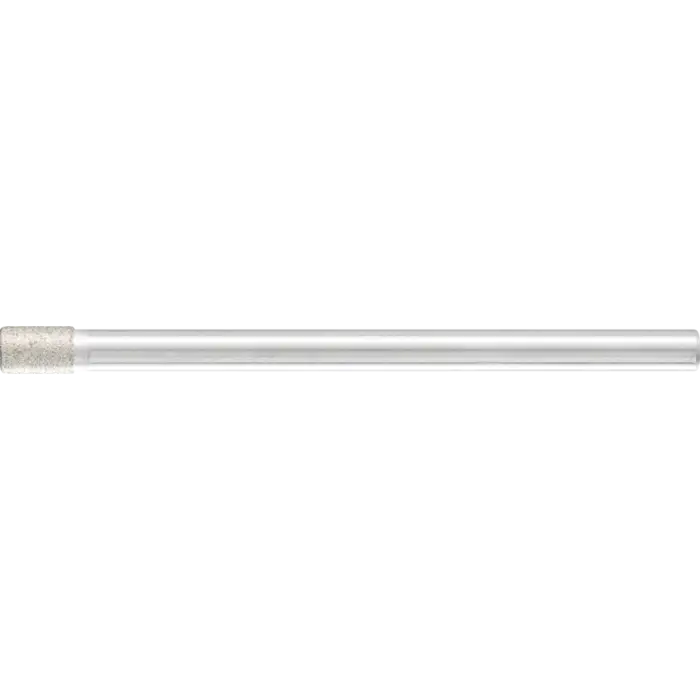

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 5 |
|---|---|
| Länge, Schaft (mm) | 45 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
Schleifstift PFERD DZY-N 3,5-5/3 D 91 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N-Serie umfasst galvanisch gebundene Diamant- und CBN-Schleifstifte. Die ZY-Zylinderform eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handbetrieb. Der Schaft ist nicht abgesetzt (N).
Mit einem Schaftdurchmesser von 3 mm und einer Länge des Schafts von 45 mm bietet der Stift stabile Führung auch in engen Innenrundschliffen. Die Körnung D 91 liefert feinen Abtrag, ideal für glatte Oberflächennacharbeiten.
Geeignet für Bohrungen, Radien und Konturen
Innenrundschleifen
Durch die Zylinderform ZY und den feinen Kornabtrag lassen sich Innenrundungen sauber nachbearbeiten, ohne die Werkzeugführung zu beeinträchtigen.
Entgraten
Die diamant-/CBN-Körnung ermöglicht schonendes Entfernen von Graten bei anspruchsvollen Werkstoffen.
Schlichten & Konturbearbeitung
Schlichten und Kantenbearbeitung (Anfasen, Verrunden) gelingen dank der feinen Körnung und stabilen Bindung präzise.
Technische Daten der DZY-N 3,5-5/3 D 91
- Breite: 5 mm
- Durchmesser Schaft: 3 mm
- Länge Schaft: 45 mm
- Korn: D 91
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Abrasive Materialien Ferrit (Magnetwerkstoff), Glas, Graphit und Elektrokohle, Superlegierungen auf Nickel- oder Titanbasis, Technische Keramik, Hartmetall
- Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung (Anfasen, Verrunden)
Aufbau und Bindung
Galvanisch gebundene Diamant- und CBN-Körner sind auf einen flexiblen Träger aufgebracht. Diese Bauweise ermöglicht einen gleichmäßigen Korntransfer, gute Abtragsleistungen beim Nass- und Trockenschliff und eine sichere Führung auch bei längeren Einsätzen.
Praxisnahe Verarbeitungstipps
- Wahl des Nassschliffs wird empfohlen, um Werkzeugverschleiß und thermische Schädigungen zu minimieren.
- Wählen Sie die Korngröße so grob wie möglich und so fein wie nötig, abhängig vom Werkstoff und der geforderten Oberflächengüte.
- Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
- Der Längsvorschub pro Umdrehung darf maximal 2/3 der Werkzeugbreite betragen.
- Bei starker Verschmutzung des Belages: Reinigung mit dem Schärfstab DSB 2005025 (EAN 4007220168332).
