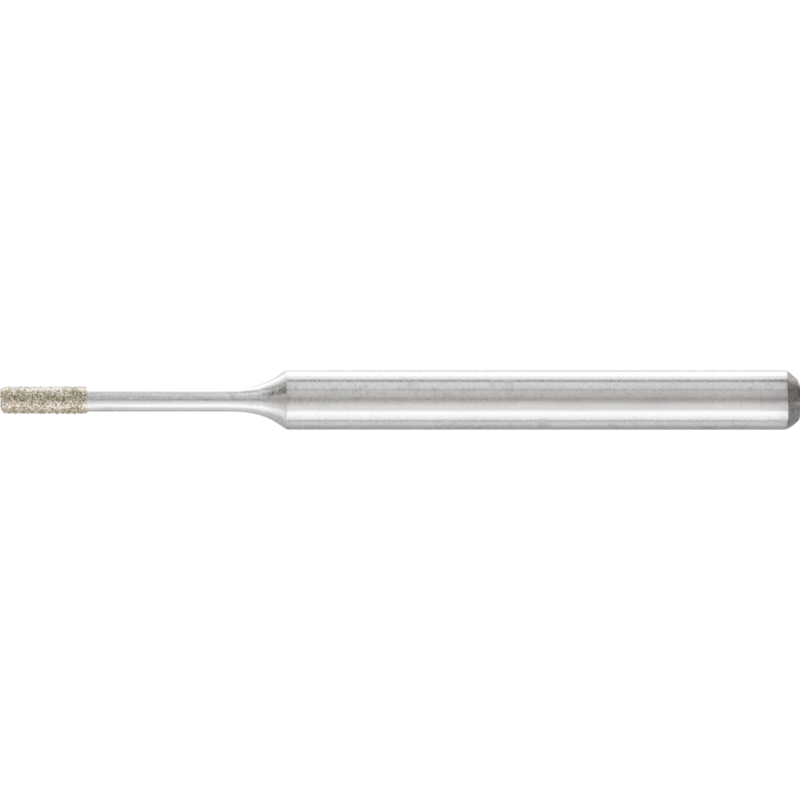

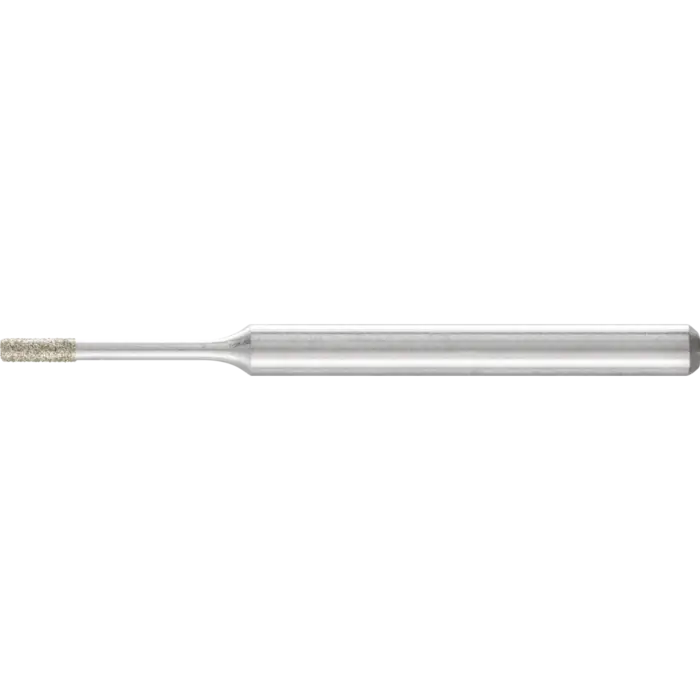

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-A 1,4-4/3 D 91
Maße und Dimensionen
| Breite (mm) | 4 |
|---|---|
| Länge, Schaft (mm) | 36 |
| Länge Absetzung (mm) | 9 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD DZY-A 1,4-4/3 D 91 im Überblick
Der PFERD DZY-A 1,4-4/3 D 91 ist ein galvanisch gebundener Diamant- und CBN-Schleifstift in Zylinderform ZY. Mit einem Schäfte Ø 3 mm und einer Breite von 4 mm eignet er sich besonders für das feine Schleifen von Bohrungen, Radien und Konturen. Die Absetzungslänge beträgt 9 mm und die Schaftlänge 36 mm, was sowohl stationäres als auch handgeführtes Arbeiten erleichtert.
Die galvanische Bindung der Diamant- bzw. CBN-Körner sorgt für eine langlebige Schneidwirkung auf abrasiven Werkstoffen. Das Korn ist mit D 91 angegeben, was eine feine Schleifleistung für definierte Oberflächen liefert.
Anwendungsspektrum des Galvanik-Stifts
Kontur- und Radienbearbeitung
Die zylindische Bauform eignet sich ideal zum Schleifen von Innenrundungen, Kanten und Konturen – sowohl stationär an der Maschine als auch beim Handbetrieb. Der Einsatz ist im Nass- und Trockenschliff möglich; Nassschliff wird bevorzugt, um Verschleiß und thermische Belastung zu minimieren.
Geeignete Werkstoffe
Bearbeitbare Werkstoffe umfassen Ferrit, Glas, Graphit und Elektrokohle, Superlegierungen auf Nickel- oder Titanbasis, Technische Keramik und Hartmetall. Die diamantischen Schleifkörner ermöglichen effektiven Materialabtrag auch bei harten Materialien.
Abmessungen und Korn
- Breite: 4 mm
- Korn: D 91
- Abgesetzte Länge: 9 mm
- Schaftlänge: 36 mm
- Schaftdurchmesser: 3 mm
Verarbeitung & Praxis
Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Für maximale Wirtschaftlichkeit wählen Sie eine grobe Korngröße so grob wie nötig und so fein wie erforderlich. Bei starker Verschmutzung des Belages hilft Ultraschallreinigung; verwenden Sie zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332). Für Innenschleifen gilt: Der Durchmesser sollte max. 3/4 des zu schleifenden Werkstückdurchmessers betragen. Die Zustellung hängt von Werkstoff, Schnittgeschwindigkeit, Stabilität des Werkzeugs und des Antriebs ab; der Längsvorschub pro Umdrehung sollte 2/3 der Werkzeugbreite nicht überschreiten. Trockenschliff: 8–18 m/s.
Besondere Merkmale
Die ZY-Zylinderform ermöglicht präzises Schleifen in Bohrungen, Radien und Konturen. Der abgesetzte Schaft sorgt für stabile Führung und einfache Handhabung in der Praxis.
