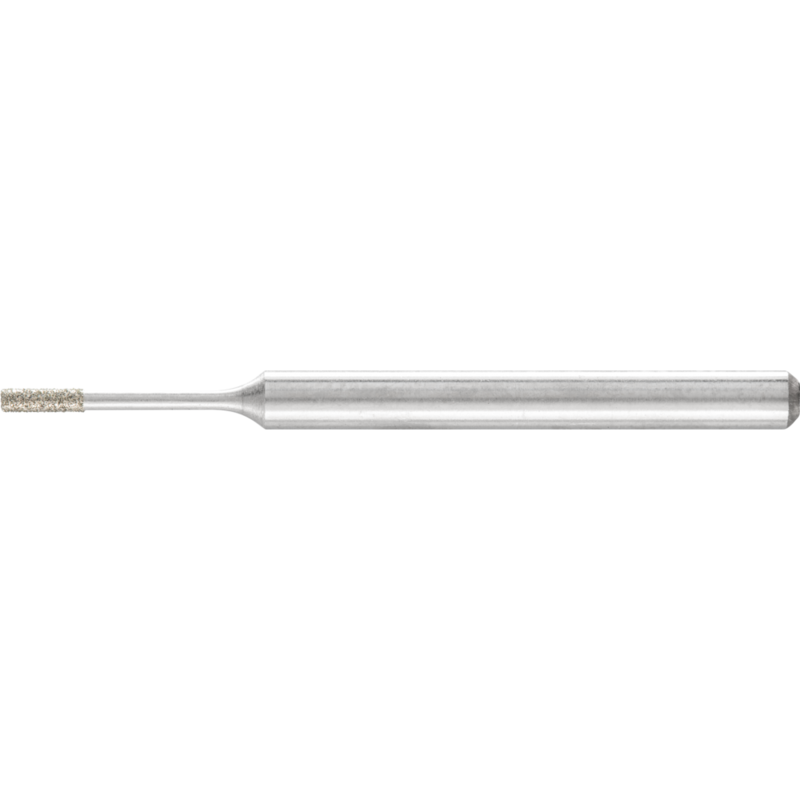

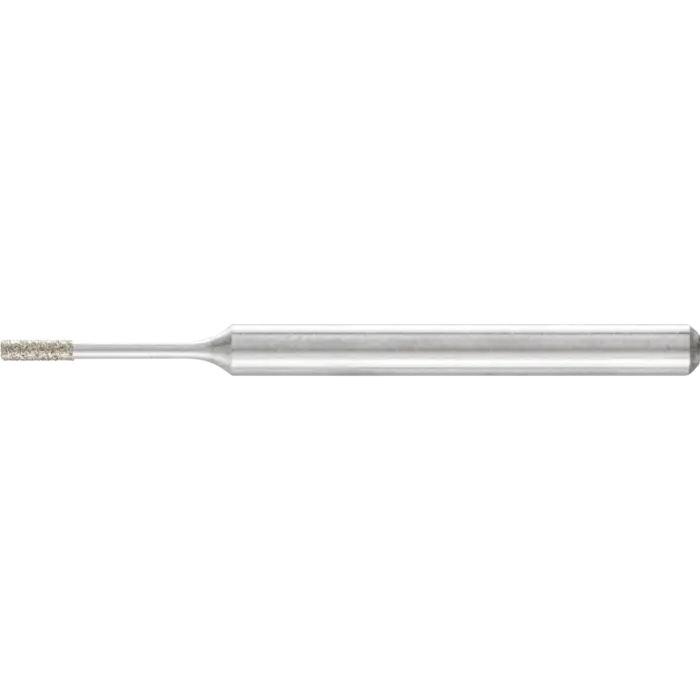

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-A 1,2-4/3 D 91

Schleifstift Pferd DZY-A 1,2-4/3 D 91 im Überblick

Der PFERD DZY-A Dia.- und CBN-Schleifstift ist galvanisch gebunden und gehört zur Galvanik-Serie. Die ZY-Zylinderform ermöglicht das Schleifen von Bohrungen, Radien und Konturen sowohl im stationären Betrieb als auch im Handbetrieb. Der Werkzeugdurchmesser des Schafts beträgt 3 mm und die breite Schleifauflage liegt bei 4 mm.

Aufgrund der diamant- bzw. CBN-Bindung eignen sich diese Werkzeuge besonders für harte Werkstoffe, wobei Nass- und Trockenschliff möglich sind. Die Anwendung erfolgt je nach Materialanforderung in Abgestuftem, kontrolliertem Abtrag mit guter Oberflächenqualität.

Zylinderform ZY für Bohrungen, Radien und Konturen

Die ZY-Zylinderform ist speziell geeignet, Bohrungen zu vergrößern, Radien zu verfeinern und Konturen präzise nachzuarbeiten – sowohl an stationären Maschinen als auch im Handbetrieb.

Technische Daten des DZY-A 1,2-4/3 D 91

• Breite: 4 mm
• Korn: D 91
• Länge abgesetzt: 9 mm
• Länge Schaft: 36 mm
• Durchmesser Schaft: 3 mm

Aufbau: Diamant- und CBN-Werkzeuge auf galvanisch gebundener Träger

Galvanisch gebundene Schleifkörper bieten eine gleichmäßige Kornverteilung und gute Wärmeableitung. Dadurch steigern sie Standzeit und ermöglichen stabile Schleifergebnisse beim Schleifen harter Werkstoffe wie Keramik oder Superlegierungen. Der bauliche Aufbau mit der ZY-Trägerkonstruktion unterstützt eine flexible Schleifführung auch in engen Radien.

Praxisnahe Anwendungstipps

• Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Nassschliff wird bevorzugt, um Verschleiß und thermische Schäden zu reduzieren.
• Für eine gute Wirtschaftlichkeit wählen Sie so grob wie möglich und so fein wie nötig in Bezug auf die Oberflächenqualität.
• Bei stärker verschmutztem Belag verwenden Sie zum Reinigen den Schärfstab DSB 2005025 (EAN 4007220168332).
• Wählen Sie möglichst großen Werkzeugdurchmesser, um mehr Körner pro Eingriff zu haben.
• Innenschleifen: Der Durchmesser darf max. 3/4 des zu bearbeitenden Durchmessers betragen.
• Die Zustellung richtet sich nach Werkstoff, Schnittgeschwindigkeit, Stabilität des Werkzeugs sowie Aufnahme und Antrieb.

Besondere Merkmale

Die Kombination aus galvanischer Bindung, Diamant-/CBN-Schleifkörper und dem ZY-Träger ermöglicht eine präzise Oberflächenkontur bei Bohrungen, Radien und Kanten – mit einer stabilen Abtragsleistung und guter Standzeit.
