PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-A 1,0-4/3 D 91
Maße und Dimensionen
| Breite (mm) | 4 |
|---|---|
| Länge, Schaft (mm) | 36 |
| Länge Absetzung (mm) | 9 |
| Durchmesser Schaft (mm) | 3 |

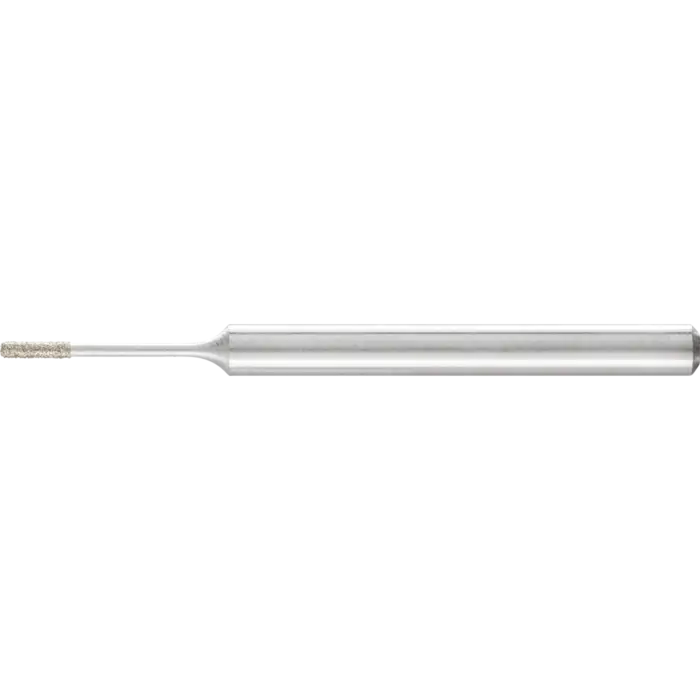

PFERD DZY-A 1,0-4/3 D 91 im Überblick (36001009)
Die PFERD Diamant- und CBN-Schleifstifte der Galvanik-Serie DZY-A arbeiten galvanisch gebunden und eignen sich sowohl für Nass- als auch Trockenbearbeitung. Die Zylinderform ZY ermöglicht das Schleifen von Bohrungen, Radien und Konturen im stationären wie im Handbetrieb. Der A – abgesetzter Schaft – erlaubt eine flexible Integration in vorhandene Aufnahme-Systeme.
Technische Daten im Überblick: Durchmesser Schaft 3 mm, Schaftlänge 36 mm, Abgesetzter Schaft 9 mm, Schleifscheide Breite 4 mm, Korn D 91. Die Werkzeuge unterstützen Antriebsarten wie Biegwellenantrieb, Werkzeugmaschine, Roboter und Geradschleifer.
Geeignete Einsatzbereiche der DZY-A 1,0-4/3 D 91
Innenrundschleifen, Bohrungen und Konturen
Durch die Zylinderform lassen sich Bohrungen und Innenrundkonturen präzise nachbearbeiten. Der galvanisch gebundene Diamant- und CBN-Schleifbelag sorgt für hohe Standzeit auch bei Metallen und technischen Keramiken.
Entgraten, Schlichten und Ausschleifen
Für glatte Oberflächen empfiehlt sich eine Abstufung von grob zu fein; Nassschliff wird bevorzugt, um Werkstück- und Schleifspindelbelastung zu minimieren. Die Korngröße sollte so grob wie möglich und so fein wie nötig gewählt werden.
Kantenbearbeitung
Die feine Kornstruktur und der feste Träger ermöglichen saubere Kantenrundungen und definierte Fasen bei geringem Materialverlust.
Technische Daten und Kompatibilität
- Breite: 4 mm
- Durchmesser Schaft: 3 mm
- Schaftlänge: 36 mm
- Abgesetzter Schaft: 9 mm
- Korn: D 91
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
Materialien und Anwendungsdetails
- Bearbeitbare Werkstoffe: Abrasive Materialien Ferrit, Glas, Graphit, Elektrokohle, Superlegierungen auf Ni/Ti-Basis, Technische Keramik, Hartmetall
- Anwendungsbereiche: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung
Praxishinweise
Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Für längere Standzeit gilt: Wählen Sie Korngröße möglichst grob, aber so fein wie nötig. Bei Verschmutzungen des Belages empfiehlt sich Ultraschallreinigung; bei stärkeren Verschmutzungen des Belages benutzen Sie den Schärfstab DSB 2005025.
