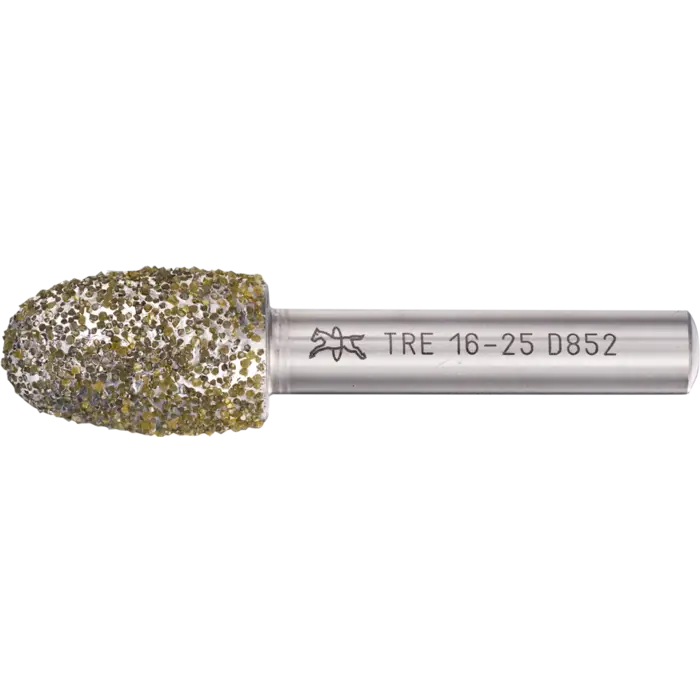

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DTRE-N 16-25/8 D852

PFERD DTRE-N Dia.- und CBN-Schleifwerkzeuge Galvanik im Überblick

Die galvanisch gebundenen Diamant- und CBN-Schleifstifte von PFERD zählen zur Kategorie Schleifstift und zeichnen sich durch eine galvanisch gebundene Diamantkornstruktur aus. Das DTRE-N Modell in Tropfenform eignet sich sowohl für den Nass- als auch den Trockenschliff und bearbeitet Grau- und Sphäroguss zuverlässig. Der N-Schaft bedeutet, dass der Schaft nicht abgesetzt ist – ein Vorteil für gleichmäßige Kraftübertragung während des Schleifprozesses.



Mit einer Breite von 25 mm und einem Schaftdurchmesser von 8 mm eignet sich das Werkzeug für kompakte Bearbeitungszonen. Die Körnung D 852 liefert eine gute Balance aus Abtragsleistung und Oberflächengüte.

Geeignet für Grau- und Sphäroguss: Einsatzmöglichkeiten

Dieses diamant-/CBN-Schleifwerkzeug wird sowohl im Nass- als auch im Trocken-Schliff eingesetzt. Für die Bearbeitung von Grau- und Sphäroguss (GG/GJL, GGG/GJS) liefert es hohe Standzeit und substanzielle Abtragsleistung. Die Bearbeitungsmöglichkeiten umfassen Entgraten, Ausschleifen, Egalisieren sowie Kantenbearbeitung (Anfasen, Verrunden).

Abmessungen und Körnung des DTRE-N 16-25/8 D852

• Breite: 25 mm
• Durchmesser Schaft: 8 mm
• Länge Schaft: 40 mm
• Kornart: Diamant
• Korn: D 852
• Bearbeitbare Werkstoffe: Grau-/Sphäroguss (GG/GJL, GGG/GJS)
• Antriebarten: Biegwellenantrieb, Roboter, stationäre Maschinen, Geradschleifer

Hohe Standzeit und präzises Abtragsverhalten

Durch die galvanische Bindung des Diamantkorns ergibt sich eine lange Standzeit bei erhöhter Abtragsleistung. Der Tropfenkopf ermöglicht gleichmäßigen Materialabtrag auch auf gewölbten Flächen und erleichtert Veredelungen an Kanten.

• Herausragende Standzeit: lange Nutzungsdauer bei Gussteilen
• Aggressiver Abtrag: schnelles Schleifen mit hoher Abtragsleistung
• Wenig Staubbelastung: Formstabilität reduziert Eigenverschleiß

Praxis-Tipps für den Einsatz

Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich; Nassschliff wird bevorzugt, um Verschleiß zu senken und thermische Schäden zu minimieren. Wählen Sie Körnung grob bis fein entsprechend Härte des Werkstoffs und gewünschter Oberflächengüte. Bei starker Verschmutzung kann Ultraschallreinigung genutzt werden; bei harten Belägen Reinigungsstab DSB 2005025 verwenden. Größerer Werkzeugdurchmesser erhöht die Anzahl der Körner im Eingriff; beim Innenschleifen max. 3/4 des Werkstückdurchmessers beachten. Die Zustellung hängt von Material, Schnittgeschwindigkeit, Stabilität von Werkzeug, Aufnahme und Antrieb ab.

Konstruktion des galvanisch gebundenen Diamantkornges

Der Schleifkörper verwendet galvanisch gebundenes Diamantkorn auf dem Träger; N-Schaft bedeutet, dass der Schaft nicht abgesetzt ist, was eine einfache Integration in gängige Schleifmaschinen ermöglicht.

Wesentliche Merkmale

Nass- und Trockenschliff möglich; geeignet für GG/GJL, GGG/GJS; Ultraschallreinigung möglich; robustes Tropfenprofil fördert Konturenbearbeitung.
