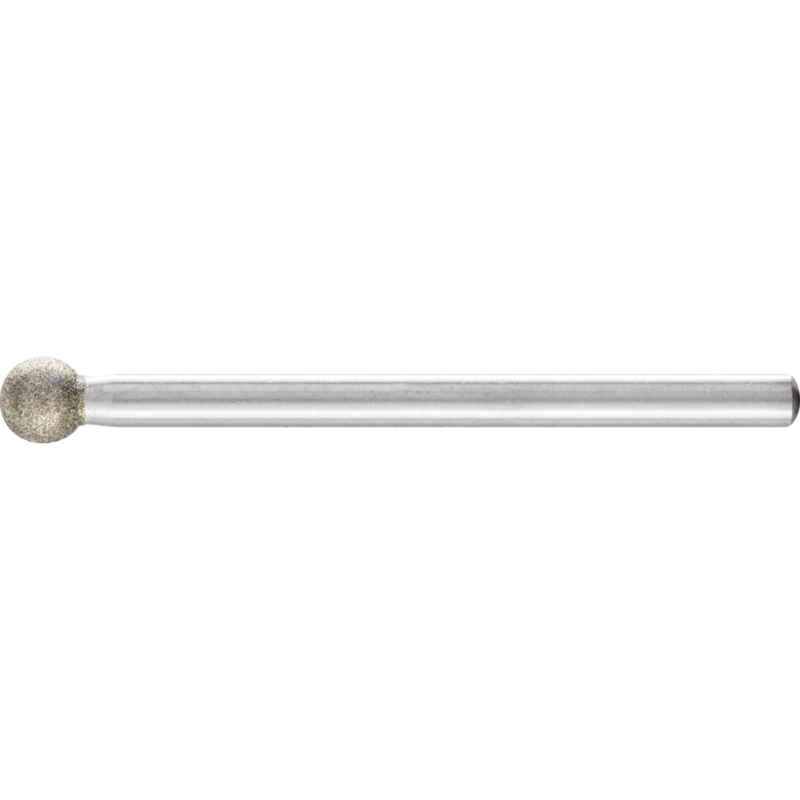

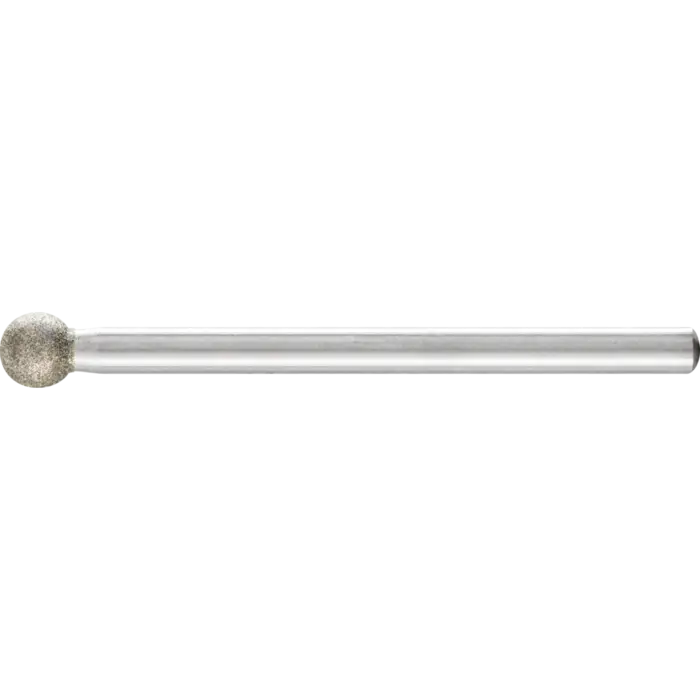

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DKU-A 5,0/3 D 91
Maße und Dimensionen
| Länge, Schaft (mm) | 40 |
|---|---|
| Länge Absetzung (mm) | 2 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift Pferd DKU-A 5,0/3 D 91 im Überblick
Der PFERD DKU-A 5,0/3 D 91 ist ein galvanisch gebundener Diamant- und CBN-Schleifstift mit Kugelform KU. Er wird in der Galvanik-Produktlinie eingesetzt und dient insbesondere dem Gravieren, dem Konturenschliff sowie dem Entgraten. Die Bauform mit abgesetztem Schaft (A = abgesetzter Schaft) erleichtert das Arbeiten auf handgeführten Werkzeugen und sorgt für zuverlässige Konturen bei engen Radiusflächen.
In Nass- wie auch Trockenanwendungen überzeugt das Werkzeug durch eine feine Körnung und eine stabile Bindung, die thermische Belastungen reduziert. Die kompakte Kugel ermöglicht eine sachte Annäherung an Konturen und Bögen und reduziert dabei das Risiko von Oberflächenschäden.
Geeignet für Gravuren, Konturenschliff und Entgraten
Gravuren und Konturenschliff
Durch die Kugelform KU lassen sich feine Gravuren präzise ausarbeiten und Konturen sauber nacharbeiten. Für handgeführte Anwendungen bietet die Bauweise eine direkte Übertragung von Bewegungen auf das Werkstück, wodurch feine Oberflächenstrukturen erhalten bleiben.
Entgraten
Die diamant- bzw. CBN-Schleifkörner entfernen Gratstrukturen zuverlässig, ohne harte Kanten zu erzeugen. Die feine Körnung unterstützt eine glatte Oberflächenqualität bei eng tolerierten Teilen.
Innenrundschleifen
Beim Innenrundschleifen ermöglicht der kleine Schaftdurchmesser von 3 mm eine gute Zugänglichkeit, während die 40 mm Schaftlänge stabile Führung bietet. Die 5,0 mm Kugelkopfdurchmesser unterstützt gleichmäßige Abtragsraten auch in Innenräumen.
Technische Daten der DKU-A 5,0/3 D 91
- Schaftdurchmesser: 3 mm
- Schaftlänge: 40 mm
- Kugel-Durchmesser: 5,0 mm
- Kugeltyp: Kugel KU
- Körnart/Korn: D 91
- Abgesetzte Länge: 2 mm
- Bindung: galvanisch gebunden
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Ferrit, Glas, Graphit und Elektrokohle, Superlegierungen auf Nickel- oder Titanbasis, Technische Keramik, Hartmetall
- Korb-/Zubehörhinweise: Nass- und Trockenbearbeitung möglich; bei Verschmutzungen Ultraschallreinigung möglich; ggf. Reiniger DSB 2005025 verwenden (EAN 4007220168332)
Eigenschaften der DKU-A Kugel-Schleifstifte
Die Kombination aus Diamant-/CBN-Schleifmitteln und galvanischer Bindung sorgt für eine hohe Abtragsleistung bei feiner Oberflächenqualität. Die Kugelkopfform eignet sich besonders für schwer zugängliche Bereiche und erleichtert das Abtragen von Gratlinien in engen Konturen. Die festgelegte Körnung D 91 ermöglicht feine, gleichmäßige Oberflächen, während der robuste Schaftdurchmesser von 3 mm eine stabile Aufnahme in gängige Spannsysteme gewährleistet.
Verarbeitung & Praxis
- Nach Möglichkeit Nassschliff verwenden, um Verschleiß und thermische Belastung zu minimieren.
- Wahl der Körnung grob, aber passend zur Oberflächengüte – D 91 liefert feine Ergebnisse.
- Beim Innenschleifen max. 3/4 des Durchmessers verwenden; Längsvorschub ≤ 2/3 der Werkzeugbreite pro Umdrehung.
- Schleifspindel muss ausreichend Drehzahl liefern; bei starker Verschmutzung Reinigung mit Ultraschall (DSB 2005025) durchführen.
Material & Aufbau
Aufbau: Diamant- oder CBN-Schleifmittel galvanisch gebunden auf einen Kugelkopf KU mit 3 mm Schaft. Die Absetzung am Schaft (A) erleichtert die Handhabung bei Handanwendungen und reduziert Verlagerung während der Bearbeitung.
