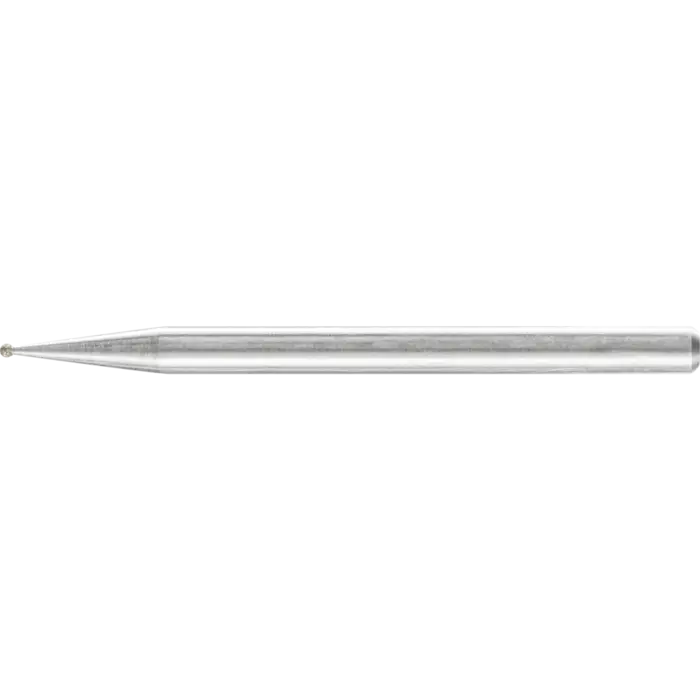

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DKU-A 1,0/3 D 64

PFERD Dia.- und CBN-Schleifwerkzeuge DKU-A 1,0/3 D 64 im Überblick

Die galvanisch gebundenen Diamant- und CBN-Schleifstifte von PFERD sind als handgeführte Werkzeuge konzipiert. Die Kugelform KU eignet sich besonders zum Gravieren, Schleifen von Konturen und Entgraten – ideal, wenn anspruchsvolle Innenradien präzise zu bearbeiten sind.

Der Stift besitzt einen 3 mm Schaftdurchmesser und eine Schaftlänge von 44 mm, mit einem abgesetzten Schaft von 10 mm. Die Korngröße liegt bei D 64, was eine feine Oberflächenqualität ermöglicht und dennoch ausreichenden Materialabtrag bietet.

Der Einsatz ist sowohl im Nass- als auch im Trocken-Schliff möglich. Nassschliff wird bevorzugt, um Werkzeugverschleiß und thermische Belastungen zu minimieren. Wählen Sie die Korngröße je nach Werkstoff und Oberflächenqualität grob-zu-fein; beim Innenschleifen gilt: Der Durchmesser darf max. 3/4 des Werkstückdurchmessers betragen; der Längsvorschub pro Umdrehung max. 2/3 der Werkzeugbreite. Das System erfordert eine ausreichende Rundlaufgenauigkeit der Spindel und eine leistungsfähige Schleifspindel.

Anwendungen der DKU-A Diamant- und CBN-Schleifstifte

Gravieren

Die Kugelform KU ermöglicht präzise Gravuren auch an gewölbten Oberflächen. Die galvanisch gebundenen Körner liefern feinen Abtrag bei kontrollierter Oberflächengüte.

Konturenschleifen und Innenrundschleifen

Mit dem KU-Kopf lassen sich Konturen sauber nachfahren und Innenrundflächen erreichen. Der abgesetzte Schaft unterstützt Führung und Stabilität bei handgeführter Bearbeitung.

Entgraten

Entgraten schärfer Kanten erfolgt zuverlässig durch die harte Diamant-/CBN-Schleifung, ohne das Grundmaterial zu beschädigen.

Technische Daten des DKU-A 1,0/3 D 64

• Korn: D 64
• Kugelkopf: KU (Kugelform)
• Schaftdurchmesser: 3 mm
• Schaftlänge: 44 mm
• Abgesetzter Schaft: 10 mm
• Form: galvanisch gebundene Diamant-/CBN-Schleifkörner
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Abrasive Materialien, Ferrit, Glas, Graphit/Elektrokohle, Nickel- oder Titan-Superlegierungen, Technische Keramik, Hartmetall
• Körnung: D 64
• Trocken-Schliff: 8–18 m/s

Aufbau: galvanisch gebundene Diamant- und CBN-Schleifkörner

Galvanische Bindung sorgt für harte, gleichmäßige Kornverteilung und gute Wärmeableitung im Schleifprozess. Der Träger bietet Stabilität bei engen Radien und komplexen Konturen.

Besondere Merkmale der DKU-A 1,0/3 D 64

• Kugelform KU für Gravuren und Konturen
• Abgesetzter Schaft für bessere Zugänglichkeit an Innenräumen
• Breites Einsatzspektrum: Nass- und Trockenschliff, hohe Wirtschaftlichkeit
