PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 50-10-10 D 151
PFERD Dia.- und CBN-Galvanik D1A1 50-10-10 D 151 – Diamant-Schleifscheibe 50 mm, Körnung D151, Innenschleifen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

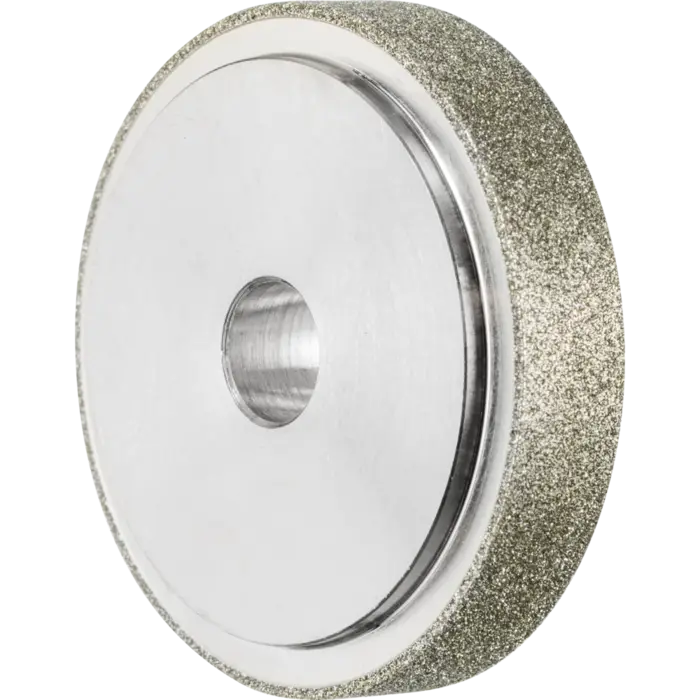

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 10 |
|---|---|
| Breite Prüfbund (mm) | 2 |
| Durchmesser Bohrung (mm) | 10 |
Produktbeschreibung
Schleifstift PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 50-10-10 D 151 im Überblick
Die galvanisch gebundenen Diamant- und CBN-Schleifscheiben von PFERD eignen sich für Nass- und Trockenschliff. Sie werden stationär eingesetzt, besonders beim Innenschleifen tiefer Geometrien.
Der stabile Aufnahmedorn ermöglicht eine präzise Bearbeitung längerer Bohrungsabschnitte; der integrierte Prüfbund sichert Montage und Ausrichtung auf der Spindel.
Einsatzgebiete der Diamant- / CBN-Schleifwerkzeuge
Innenrundschleifen
Für Innenrundschleifen bietet sich die D1A1-Lösung an: stationäres Schleifen mit kontrollierter Materialabtragung. Beim Innenschleifen muss der Durchmesser max. 3/4 des zu bearbeitenden Durchmessers betragen.
Egalisieren
Auch zum Ebenen und Verfeinern von Oberflächen geeignet; die galvanische Bindung sorgt für gleichmäßigen Kornkontakt und robusten Abrieb.
Technische Daten des Galvanik-D1A1-Systems
- Breite: 10 mm
- Prüfbund Breite: 2 mm
- Körnung: D 151
- Durchmesser Bohrung: 10 mm
- Antriebsarten: Werkzeugmaschine, Roboter
- Bearbeitbare Werkstoffe: Abrasive Materialien, Ferrit, Glas, Graphit, Elektrokohle, Nickel-/Titanlegierungen, Technische Keramik, Hartmetall
- Anwendungen: Schlichten, Innenrundschleifen, Egalisieren
Eigenschaften und Vorteile
Die galvanisch gebundenen Diamant- und CBN-Schleifscheiben arbeiten sowohl im Nass- als auch im Trockenschliff. Der Prüfbund ermöglicht eine exakte Montage, der Aufnahmedorn sorgt für stabile Führung bei tiefen Bohrungen.
Praxisnahe Verarbeitungstipps
- Montage: Prüfbund zentriert spannen.
- Schliffmodus: Nass- oder Trockenschliff nach Werkstoff wählen (Trocken 8–18 m/s; Nass 15–25 m/s).
- Prozessparameter: Zustellung und Spindelstabilität anpassen.
- Reinigung: Bei Verschmutzung Ultraschallreinigung; harter Belag mit DSB 2005025 entfernen.
Aufbau und Materialwahl
Galvanisch gebundene Scheiben kombinieren Diamant-/CBN-Körner mit einer langlebigen Trägerstruktur, was zu gleichmäßigem Kornkontakt und hoher Belastbarkeit führt.
Präzision durch Prüfbund und Aufnahmedorn
Der integrierte Prüfbund gewährleistet eine exakte Montage auf der Maschinenspindel, während der Aufnahmedorn eine zentrale Führung bietet – ideal für tiefe Bohrungen und lange Bohrungslängen.
