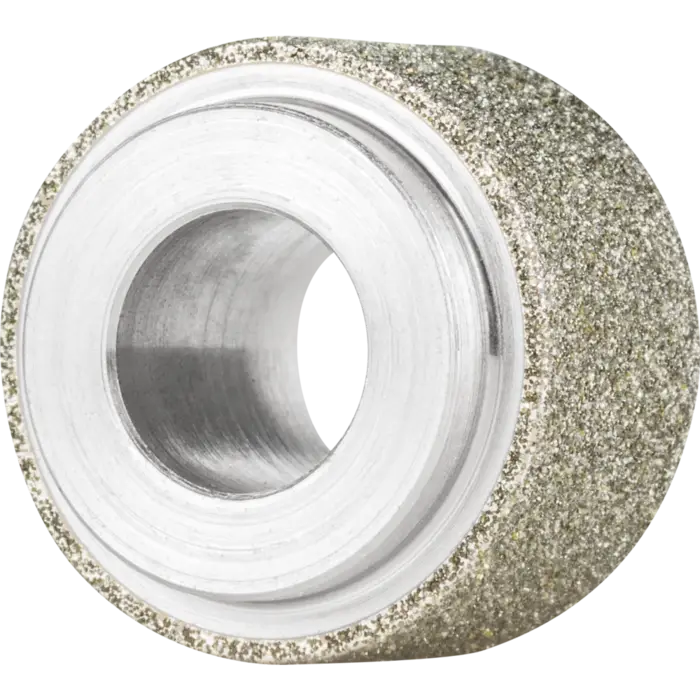

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151
Maße und Dimensionen
| Breite (mm) | 10 |
|---|---|
| Breite Prüfbund (mm) | 2 |
| Durchmesser Bohrung (mm) | 8 |
Schleifstift Pferd Galvanik D1A1 18-10-8 D 151 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik D1A1 18-10-8 D 151 sind galvanisch gebundene Diamant- und CBN-Werkzeuge für stationäres Schleifen. Sie eignen sich sowohl für den Nass- als auch den Trockenschliff und ermöglichen eine präzise Bearbeitung von tiefliegenden bzw. langen Bohrungen durch einen stabilen Aufnahmedorn.
Der integrierte Prüfbund gewährleistet eine exakte Montage und Ausrichtung auf der Maschinenspindel – eine Grundlage für reproduzierbare Schleifergebnisse in anspruchsvollen Galvanik-Anwendungen.
Geeignet für Innenrundschleifen und Konturfinish
Das Werkzeugkonzept eignet sich besonders für Innenrundschleifen sowie das Feinfinishen von Konturen. Es bearbeitet Werkstoffe wie Ferrite, Glas, Graphit, Elektrokohle, sowie Superlegierungen auf Nickel- oder Titanbasis, technische Keramik und Hartmetall – typische Materialien in galvanischen Prozessen.
Abmessungen und Spezifikationen der D1A1 18-10-8 D 151
- Breite: 10 mm
- Breite Prüfband: 2 mm
- Kornart: D 151
- Durchmesser Bohrung: 8 mm
Kernmerkmale und Nutzen
- Stabile Montage: Prüfbund erhöht die Montagepräzision auf der Spindel.
- Vielseitige Träger-/Kornkombination: Diamant/CBN-Werkzeuge eignen sich für Nass- und Trockenschliff sowie Konturfinish.
Praxisnahe Anwendungstipps
- Wählen Sie Körnung grob- bis fein entsprechend Härte des Werkstoffs und geforderter Oberflächengüte.
- Bei Verschmutzungen Ultraschallreinigung; bei stark verschmutztem Belag Schärfstab DSB 2005025 verwenden.
- Verwenden Sie möglichst großen Werkzeugdurchmesser, um die Körner im Eingriff zu erhöhen.
- Innenschleifen: max. 3/4 des Werkstückdurchmessers als Werkzeugdurchmesser; Längsvorschub ≤ 2/3 der Werkzeugbreite.
- Schnittgeschwindigkeit: Trockenschliff 8–18 m/s; Nassschliff 15–25 m/s.
Aufbau und Materialwahl
Galvanisch gebundene Diamant- und CBN-Körner werden auf einen robusten Träger aufgebracht, was eine gleichmäßige Abtragleistung und gute Wärmeableitung ermöglicht. Der Aufnahmedorn sorgt für eine präzise Zentrierung in der Maschinenspindel, insbesondere bei Innenrundschleifen und langen Bohrungen.
Besondere Merkmale der Galvanikwerkzeuge
Durch die galvanische Bindung lassen sich Kornmaterialien fein verteilt platzieren, was eine konstante Abtragsleistung bei kontrollierter Oberflächenqualität bietet. Der Prüfbund und der stabile Aufnahmedorn erhöhen Montagepräzision und Spindelführung – besonders wichtig in galvanischen Anwendungen.
