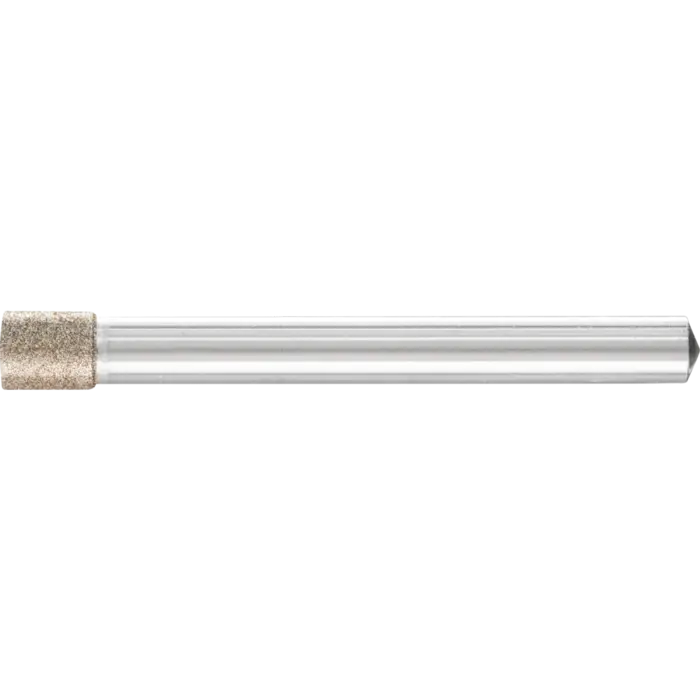

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 7,0-8/6 B 126

Schleifstift PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 7,0-8/6 B 126 im Überblick

Die PFERD Dia.- und CBN-Schleifwerkzeuge sind galvanisch gebunden und eignen sich sowohl für Nass- als auch für Trockenschliff. Die ZY-Zylinderform ermöglicht das Schleifen von Bohrungen, Radien und Konturen im stationären Einsatz sowie in der Handführung. Der Schaftdurchmesser beträgt 6 mm, die Schaftlänge 52 mm und die Breite des Stifts beträgt 8 mm. Die Kornkennung lautet B126.

Der Aufbau ermöglicht eine gleichmäßige Kornabtragung und eine hohe Standzeit, besonders beim Schleifen harter Werkstoffe wie Einsatz- oder Werkzeugstähle. Die galvanische Bindung sorgt für eine zuverlässige Körnerverankerung in einem Zylinderträger.

Geeignet für Bohrungen, Radien und Konturen

Innenrundschleifen

Für Innenrundschleifen eignet sich die Zylinderform ZY, da sie sich eng an Bohrungen und Wendelradien anschmiegt – sowohl in stationären Maschinen als auch in Handführung.

Kantenbearbeitung und Konturen

Entgraten, Schlichten, Ausschleifen sowie Kontur- und Kantenschliff gehören zu den typischen Anwendungen. Die Körnung B126 liefert eine feine Oberflächenqualität bei kontrollierter Materialabtragsrate.

Technische Daten der Galvanik-Schleifstifte

• Breite: 8 mm
• Durchmesser Schaft: 6 mm
• Länge Schaft: 52 mm
• Korn: B 126
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle

Aufbau: galvanisch gebundene Korn-Schleifkörner

Die Körner (Diamant/CBN) sind galvanisch auf einen flexiblen Träger aufgebracht. Dadurch lassen sich feine Oberflächenstrukturen realisieren und gleichzeitig eine robuste Kornbindung sicherstellen – ideal für Kontur- und Innenrundbearbeitungen.

Verarbeitung & Praxis

Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Wenn möglich, ist Nassschliff zu bevorzugen, um Werkzeugverschleiß und thermische Schädigungen zu minimieren. Wählen Sie die Korngröße so grob wie möglich und so fein wie nötig – abhängig von Materialhärte und gewünschter Oberflächengüte. Für stark verschmutze Beläge empfiehlt sich eine Reinigung mit Ultraschall; zum Reinigen des Schärfstabes DSB 2005025 verwenden (EAN 4007220168332). Den Werkzeugdurchmesser möglichst groß wählen (max. 3/4 des zu schleifenden Durchmessers); beim Innenschleifen gilt ebenfalls: Längsvorschub pro Umdrehung darf maximal 2/3 der Werkzeugbreite betragen. Die Zustellung hängt vom Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeugs, der Aufnahme und dem Antrieb ab. Trocken schliff: 15–25 m/s.
