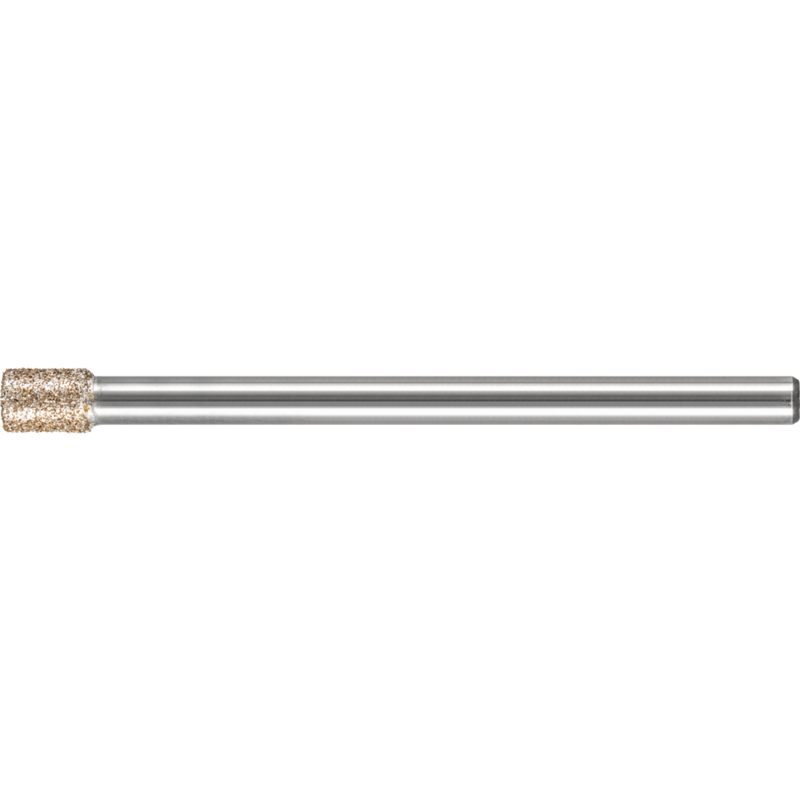

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 4,0-5/3 HM B 151
Maße und Dimensionen
| Breite (mm) | 5 |
|---|---|
| Länge, Schaft (mm) | 43 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD Galvanik BZY-N im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 4,0-5/3 HM B 151 sind galvanisch gebundene Diamant- und CBN-Schleifstifte mit Hartmetallschaft, ideal für stationäre Innenschleifen. Im Vergleich zum Stahlschaft besitzt der HM-Schaft eine deutlich höhere Elastizität, was zu höherer Steifigkeit, präziseren Form- und Lagetoleranzen sowie längerer Standzeit führt.
Sie sind sowohl im Nass- als auch im Trocken- Schliff einsetzbar. Wählen Sie die Korngröße grob, aber so fein wie nötig, um Verschleiß zu minimieren und Wirtschaftlichkeit zu optimieren. Der Durchmesser des Werkzeugs beeinflusst die Anzahl der Körner im Eingriff; beachten Sie, dass beim Innenschleifen der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen sollte. Bei Bedarf hilft Ultraschallreinigung; verwenden Sie den Reinigungsstab DSB 2005025 bei starker Verschmutzung.
Geeignet für Nass- und Trockenschliff
Der Einsatz erfolgt flexibel; Nassschliff reduziert Verschleiß und thermische Schäden. Die Wahl der Korngröße beeinflusst die Oberflächenqualität.
Innenschleifen
Für stationäres Innenschleifen kommen Zylinderstifte mit Hartmetallschaft zum Einsatz. Die höhere Steifigkeit ermöglicht höhere Zerspanungsleistungen und präzisere Innenmaße.
Oberflächenfinish
Galvanische Bindung mit Korn B151 liefert konsistente Oberflächen, geeignet für Innenrundschleifen und Kantenbearbeitung (Anfasen, Verrunden).
Abmessungen und Spezifikationen
- Breite: 5 mm
- Durchmesser Schaft: 3 mm
- Länge Schaft: 43 mm
- Korn: B 151
- Bindung: galvanisch gebunden
- Schaftmaterial: Hartmetall
Material- und Prozesshinweise
Bearbeitbare Werkstoffe umfassen Einsatzstähle, Wälz- und Kugellagerstähle sowie Stahlwerkstoffe mit Härte > 54 HRC; Anwendungen umfassen Entgraten, Schlichten, Ausschleifen, Innenrundschleifen und Kantenbearbeitung (Anfasen, Verrunden).
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Materialien: Einsatzstähle, Wälz- und Kugellagerstähle, Werkstoffe > 54 HRC, Werkzeugstähle
