Pferd · Schleifstift
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 15,0-10/6 B 126
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 15,0-10/6 B 126 – Zylinder-Schleifstift Ø6 mm, 50 mm Schaft.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

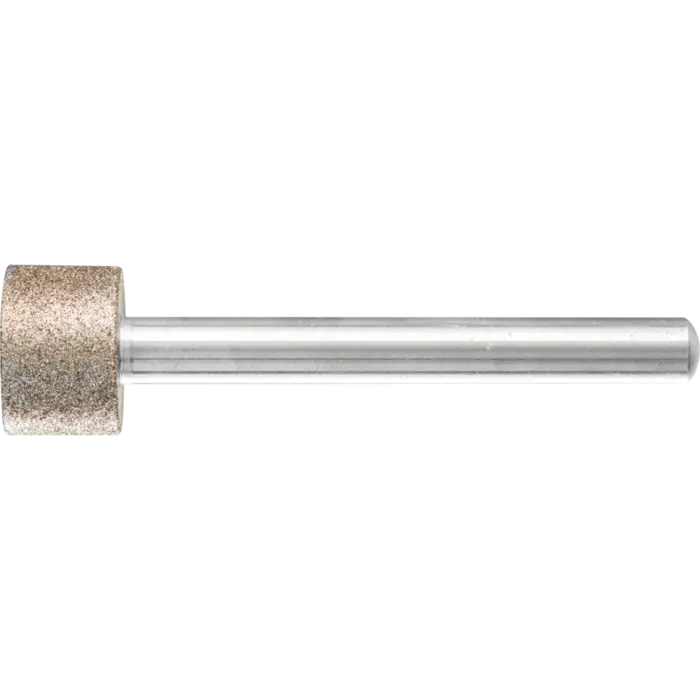

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 10 |
|---|---|
| Länge, Schaft (mm) | 50 |
| Durchmesser Schaft (mm) | 6 |
Produktbeschreibung
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 15,0-10/6 B 126 im Überblick
Die galvanisch gebundenen Diamant- und CBN-Schleifstifte von PFERD sind sowohl im Nass- als auch im Trockenschliff einsetzbar. Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handeinsatz. N bedeutet, der Schaft ist nicht abgesetzt; Aussparung an Stirnfläche tritt ab Durchmesser ≥ 8 mm auf.
Abmessungen: Ø Schaft 6 mm, Schäftelänge 50 mm, Arbeitsbreite 10 mm, Korn B 126. Die galvanische Bindung sorgt für hohe Rundlaufgenauigkeit bei anspruchsvollen Materialien und ermöglicht sowohl Einsatzstähle, Wälz- und Kugellagerstähle als auch Werkstoffe > 54 HRC.
Geeignet für Bohrungen, Radien und Konturen
Bohrungen und Innenrundschleifen
Die Zylinderform erlaubt das Schleifen in Bohrungen und Innenrundflächen, ideal für Innenrundschleifen sowie Entgraten und Konturbearbeitungen. Nassschliff wird empfohlen, um Verschleiß und thermische Belastung zu reduzieren.
Kantenbearbeitung und Konturen
Für Kanten, Fasen und Verrundungen liefern Diamant- und CBN-Schleifstifte präzise Ergebnisse bei Härten > 54 HRC und bei gehärteten Werkstoffen.
Technische Daten des Galvanik-BZY-N 15,0-10/6 B 126
- Breite: 10 mm
- Korn: B 126
- Länge Schaft: 50 mm
- Durchmesser Schaft: 6 mm
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
- Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung
Aufbau & Praxis
Das galvanisch gebundene Diamant-/CBN-System bietet hohe Standzeit bei schweren Beanspruchungen. Für geringere Belagverschmutzung empfiehlt sich der Nassschliff. Zur Reinigung stehen Ultraschallverfahren zur Verfügung; bei stärker verschmutztem Belag verwenden Sie den Schärfstab DSB 2005025.
Tipps zur Anwendung
- Wählen Sie Körnung grob zu fein gemäß Werkstoff und Oberflächengüte; grob, wenn wirtschaftlich sinnvoll.
- Beachten Sie Innenschleife: max. 3/4 des zu schleifenden Durchmessers.
- Sorgen Sie für ausreichende Spindelleistung und stabile Aufnahme, um Rundlauffehler zu vermeiden.
