Pferd · Schleifstift
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 13,0-10/6 B 126
PFERD BZY-N 13,0-10/6 B 126 Dia.-/CBN-Schleifstift – galvanisch gebunden, Nass- oder Trockenschliff
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

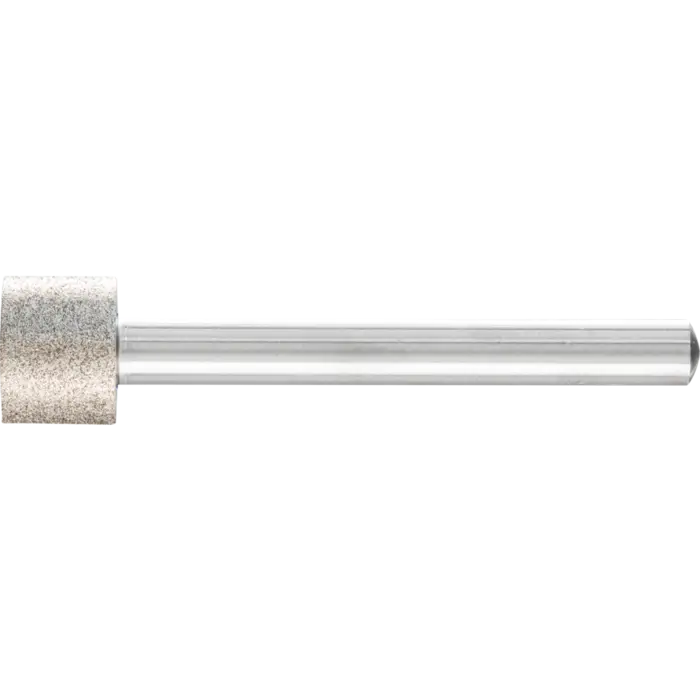

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 10 |
|---|---|
| Länge, Schaft (mm) | 50 |
| Durchmesser Schaft (mm) | 6 |
Produktbeschreibung
Schleifstift PFERD BZY-N 13,0-10/6 B 126 im Überblick
Der PFERD Dia.- und CBN-Schleifstift Galvanik BZY-N ist galvanisch gebunden und in Zylinderform ZY konstruiert. Er eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären wie im Handbetrieb. Der Schaft hat Ø 6 mm, Länge 50 mm und der Kopf eine Breite von 10 mm. N bedeutet nicht abgesetzter Schaft.
Galvanisch gebundene Diamant- und CBN-Schleifstifte ermöglichen ein feines, gleichmäßiges Abtragen. Die ZY-Form ersetzt herkömmliche, starre Schleifwerkzeuge und bietet damit bessere Konturtreue in schwer zugänglichen Bereichen.
Nass- und Trockenschliff – vielseitiger Einsatz
Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Nassschliff wird empfohlen, um Werkzeugverschleiß zu mindern und thermische Schäden zu reduzieren. Wählen Sie die Körnung so grob wie möglich und so fein wie nötig, abhängig vom Werkstoff und der geforderten Oberflächengüte. Für stark verschmutzte Beläge empfiehlt sich das Ultraschall-Reinigen; bei stark verölten Bereichen kann der Reiniger DSB 2005025 eingesetzt werden. Für Innenschleifen ist der Durchmesser auf höchstens 3/4 des Werkstückdurchmessers zu begrenzen; der Längsvorschub pro Umdrehung max 2/3 der Werkzeugbreite.
Technische Daten des BZY-N 13,0-10/6 B 126
- Breite: 10 mm
- Schaft Ø: 6 mm
- Schaftlänge: 50 mm
- Korn: B 126
- Träger: galvanisch gebundene Diamant-/CBN-Schleifkörper
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
- Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung (Anfasen, Verrunden)
Aufbau und Material
Der Schleifkörper ist Diamant oder CBN und galvanisch auf einen Träger aufgebracht, was eine gleichmäßige Kornabnutzung und lange Standzeit ermöglicht.
Besondere Merkmale
- Zylinderform ZY: Erhöht Kontaktfläche und Erreichbarkeit in Bohrungen, Radien und Konturen
- N-Schaft: N = nicht abgesetzter Schaft
- Aussparung bei Ø > 8 mm: Stirnfläche besitzt eine Aussparung zur besseren Schleifkörner-Beladung
