Pferd · Schleifstift
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 12,0-8/6 B 126
PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 12,0-8/6 B 126 – galvanisch gebundene Diamant-/CBN-Stifte für Nass- und Trockenschliff.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

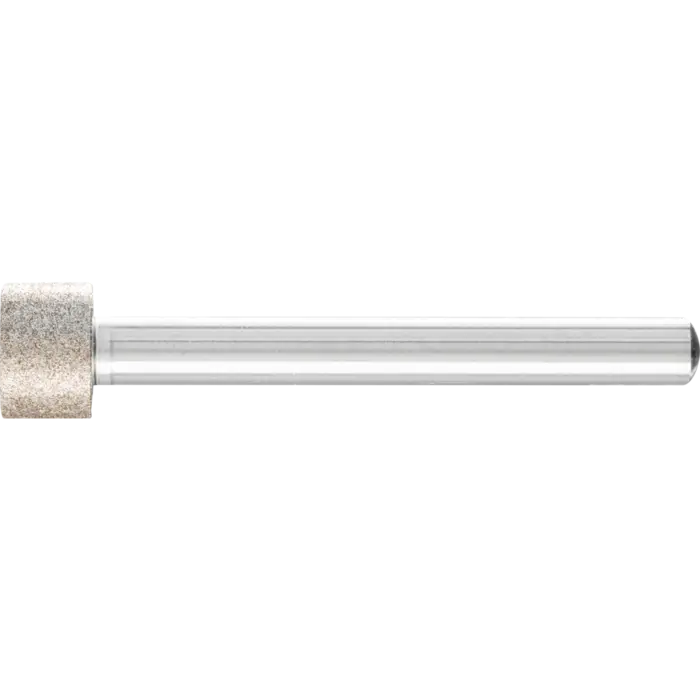

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 8 |
|---|---|
| Länge, Schaft (mm) | 52 |
| Durchmesser Schaft (mm) | 6 |
Produktbeschreibung
Schleifstift PFERD Galvanik BZY-N 12,0-8/6 B 126 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-N 12,0-8/6 B 126 sind galvanisch gebundene Diamant- und CBN-Schleifstifte, die sowohl im Nass- als auch im Trockenschliff eingesetzt werden. Die Zylinderform ZY ermöglicht präzises Schleifen von Bohrungen, Radien und Konturen. Ein N bedeutet nicht abgesetzter Schaft; Stifte ab Ø 8 mm weisen eine Stirnaussparung auf.
Durch die galvanische Bindung entsteht eine robuste, verschleißarme Abtragung mit feiner Oberfläche – geeignet für harte Werkstoffe wie Einsatzstähle, Wälz- und Kugellagerstähle sowie Werkzeugstähle (> 54 HRC).
Bohrungen, Radien und Konturen: Einsatzgebiete
Bohrungen und Radien
Der ZY-Schleifstift ermöglicht präzises Innenrundschleifen und das saubere Anpassen von Bohrungen und Radien in stationellen Maschinen oder im Handbetrieb.
Konturenbearbeitung
Die Zylindergeometrie erlaubt gleichmäßige Konturbearbeitung und reduziert Schleifspuren an Kanten, Nut- und Übergangsflächen.
Technische Daten des BZY-N 12,0-8/6 B 126
- Breite: 8 mm
- Korn: B 126
- Schaftdurchmesser: 6 mm
- Schaftlänge: 52 mm
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe > 54 HRC, Werkzeugstähle
Aufbau und Funktionsweise
Der Korn – Diamant oder CBN – ist galvanisch gebunden auf einem Zylinderträger aufgebracht. Diese Bauweise bietet hohe Rundlaufgenauigkeit und eine lange Standzeit bei abrasiven Belastungen.
Verarbeitung & Praxis
- Bevorzugen Sie Nassschliff, um Verschleiß und thermische Schäden zu minimieren.
- Wählen Sie Körnung grob- zu fein entsprechend Werkstoff und gewünschter Oberflächenqualität.
- Bei starker Verschmutzung: Ultraschallreinigung; ggf. Schärfstab DSB 2005025 verwenden.
- Beim Innenschleifen max. 3/4 des Werkstückdurchmessers; Längsvorschub ≤ 2/3 der Werkzeugbreite pro Umdrehung.
Besondere Merkmale
ZY-Zylinderform mit Aussparung an der Stirnfläche ab Ø ≥ 8 mm; N-Schaft kennzeichnet nicht abgesetzten Schaft – Montage in gängigen Aufnahmen.
