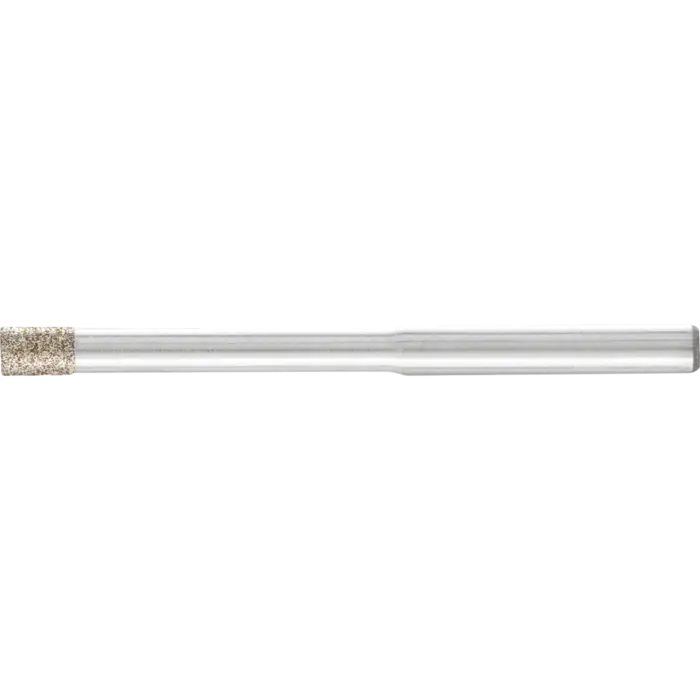

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 3,0-4/3 B 126

Schleifstift PFERD Galvanik BZY-A 3,0-4/3 B 126 im Überblick

Die PFERD Dia.- und CBN-Schleifstifte Galvanik BZY-A 3,0-4/3 B 126 verwenden eine ZY-Zylinderform und eine galvanische Bindung. Breite 4 mm, Schaftdurchmesser 3 mm und Schaftlänge 36 mm bestimmen die kompakte Baugröße, während Absetzungslänge 19 mm und Korn B 126 für feine, kontrollierte Abträge sorgen. Der Formfaktor erlaubt präzises Schleifen in engen Radien sowie Konturen.

Galvanisch gebundene Diamant- und CBN-Schleifstifte sind sowohl im Nass- als auch im Trockenschliff einsetzbar. Die ZY-Zylinderform unterstützt stationäres und handgeführtes Arbeiten. A = abgesetzter Schaft kennzeichnet die spezialisierte Schaftführung für unterschiedliche Spann- und Antriebssysteme.

Einsatzgebiete der Galvanik-BZY-A

Entgraten

Entgraten von Kanten, Bohrungen und Übergängen mit kontrollierter Materialabtragung, um Grate zu minimieren und Oberflächen glatt zu halten.

Schlichten und Ausschleifen

Feinfinish und Vorbereitungsarbeiten zur Erreichung gewünschter Oberflächengüte, insbesondere an engen Radien dank der kompakten Abmessungen.

Innenrundschleifen und Kantenbearbeitung

Für Innenrundschleifen gilt: Der Werkzeugdurchmesser sollte max. 3/4 des zu schleifenden Durchmessers betragen. Pro Umdrehung darf der Längsvorschub max. 2/3 der Werkzeugbreite betragen, um Maßhaltigkeit zu sichern.

Technische Daten der BZY-A 3,0-4/3 B 126

• Breite: 4 mm
• Schaftdurchmesser: 3 mm
• Schaftlänge: 36 mm
• Absetzungslänge: 19 mm
• Korn: B 126
• Form: Zylinder (ZY)
• Bauform: galvanisch gebundene Diamant-/CBN-Schleifstifte
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stähle > 54 HRC

Aufbau und Einsatzbereiche

Der Stift kombiniert Diamant-/CBN-Schleifkorn mit einem ZY-Zylinderträger, der sich für verschiedene Antriebe eignet. Die galvanische Bindung sorgt für eine robuste Kornbindung bei hohen Schleifbelastungen.

Praxis-Tipps

Empfohlen: Nassschliff bevorzugen, um Werkzeugverschleiß und thermische Schäden zu reduzieren. Wählen Sie Korn gröber, wenn Materialabtrag schneller erfolgen soll; bei starker Verschmutzung Ultraschallreinigung verwenden. Bei stärkeren Belägen ggf. den Schärfstab DSB 2005025 einsetzen.

Kernmerkmale der BZY-A-Serie

Die ZY-Zylinderform ermöglicht präzises Schleifen in engen Radien. Der abgesetzte Schaft erleichtert Spann- und Antriebsvorgänge, während hochwertige Kornbindung eine stabile Rundlaufgenauigkeit sicherstellt, auch bei hohen Drehzahlen.
