PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 2,6-4/3 B 126

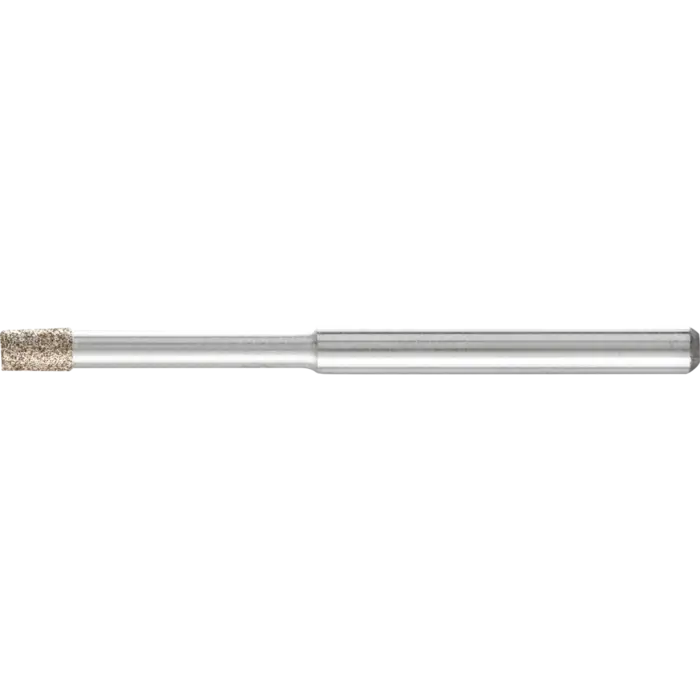

Schleifstift PFERD Galvanik BZY-A 36102610 im Überblick

Der PFERD Dia.- und CBN-Schleifstift Galvanik BZY-A (Artikelnummer 36102610) gehört zur Serie galvanisch gebundener Diamant- und CBN-Schleifstifte. Er wird Nass- und Trocken eingesetzt. Die Zylinderform ZY ermöglicht das Schleifen von Bohrungen, Radien und Konturen im stationären wie im Handbetrieb. A = abgesetzter Schaft – eine Bauform, die Spannaufnahmen vereinfacht und Genauigkeit sichert.

Die Kombination aus galvanischer Bindung und Diamant-/CBN-Korn bietet hohe Abtragsleistung bei zugleich feiner Oberflächenqualität. Die Belegung ist auf harte Werkstoffe ausgelegt und eignet sich besonders für Präzisionsarbeiten an metallischen Bauteilen.

Anwendungsfelder des Galvanik-Schleifstifts

Innenrundschleifen

Die Zylinderform ZY erlaubt das Schleifen von Bohrungen, Radien und Konturen auch an Innenflächen – im stationären Einsatz oder im Handbetrieb.

Kantenbearbeitung (Anfasen, Verrunden)

Durch das schlanke Profil und die Kornstruktur lassen sich Kanten effizient entgraten, sanft anfasen oder verrunden, ohne umliegende Bereiche zu schädigen.

Entgraten

Der Stift entfernt Grate an schmalen Konturen und schwer zugänglichen Stellen, wobei die galvanische Bindung eine konstante Kornstabilität sicherstellt.

Schlichten

Für feine Oberflächen schlichten sich Werkstücke auf, ohne harte Grate zu hinterlassen, was eine bessere Weiterverarbeitung erleichtert.

Ausschleifen

Bei Bedarf ermöglicht die Bauform kontrolliertes Ausschleifen, insbesondere an engen Konturen oder Übergängen zwischen Flächen.

Technische Spezifikationen des Galvanik-Schleifstifts

• Breite: 4 mm
• Durchmesser Schaft: 3 mm
• Länge Absetzung: 14 mm
• Länge Schaft: 36 mm
• Körnung: B 126
• Kornart: Diamant
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
• Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung (Anfasen, Verrunden)

Aufbau und Materialcharakteristik

Galvanisch gebundene Diamant- und CBN-Körner werden auf einen robusten Träger aufgebracht. Diese Bindung sorgt für hohe Kornfestigkeit und gleichmäßigen Abtrag – ideal für harte Stähle und gehärtete Werkstoffe.

Der Stift eignet sich aufgrund der Kornstruktur und der Vorkehrungen für Nass- und Trockenschliff gleichermaßen – letzterer ermöglicht in manchen Anwendungen eine höhere Standzeit bei moderatem Verschleiß.

Praxisnahe Anwendungstipps

• Nassschliff wird empfohlen, um Werkzeugverschleiß zu reduzieren und thermische Schäden zu vermeiden.
• Wählen Sie Korngröße grob – so viel Material wie nötig, so fein wie möglich, abhängig von Härte des Werkstoffs und Oberflächengüte.
• Ultraschallreinigung von zugesetzten Werkzeugen ist möglich; bei stärkeren Belagsverschmutzungen verwenden Sie den Schärfstab DSB 2005025.
• Bevorzugen Sie möglichst großen Werkzeugdurchmesser, um mehr Körner in Eingriff zu bringen.
• Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen; der Längsvorschub pro Umdrehung darf 2/3 der Werkzeugbreite nicht überschreiten.
• Spindel und Werkzeugaufnahme benötigen hohe Rundlaufgenauigkeit; ausreichende Antriebsleistung der Schleifspindel ist Voraussetzung.
• Trockenschliff: 15–25 m/s.
