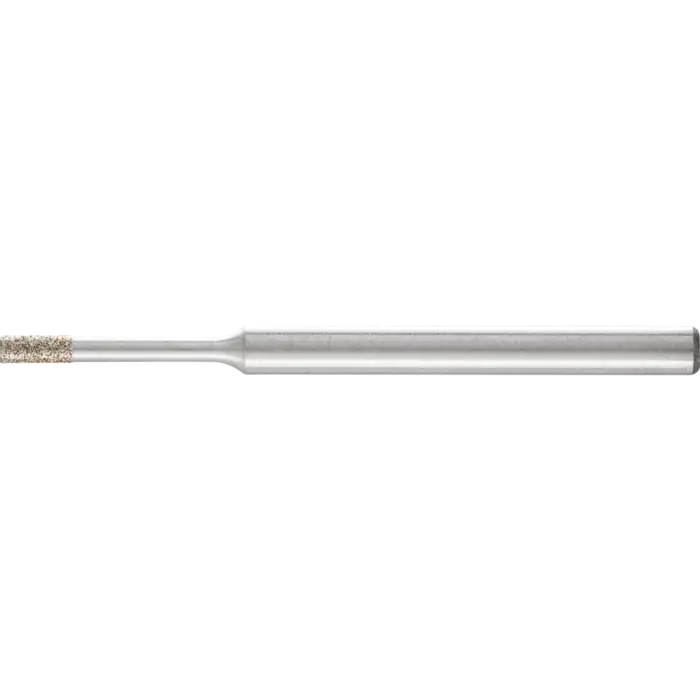

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,8-4/3 B 126

Schleifstift PFERD Galvanik BZY-A 1,8-4/3 B 126 – 36101810 im Überblick

Galvanisch gebundene Diamant- und CBN-Schleifstifte dienen dem Nass- und Trockenschliff. Die Zylinderform ZY eignet sich für Bohrungen, Radien und Konturen – ideal für stationäre Bearbeitung oder Handführung. A = abgesetzter Schaft kennzeichnet den Anschlussbereich.

Kompakte Bauform: Breite 4 mm, Schaftdurchmesser 3 mm, Schaftlänge 36 mm und abgesetzter Abschnitt 10 mm.

Geeignete Oberflächenbearbeitung

Bohrungen, Radien und Konturen

Die ZY-Geometrie ermöglicht präzisen Nass- oder Trockenschliff in engen Radien und Bohrungen. Die galvanische Bindung erhöht die Standzeit bei harten Materialien.

Kantenbearbeitung und Innenrundschleifen

Durch die schlanke Form eignet sich Kontur- und Innenrundschliff, ohne das Werkstück zu verziehen. Die Korngröße B 126 liefert eine feine Oberflächenstruktur.

Technische Daten des Galvanik-Stifts

• Breite: 4 mm
• Schaftdurchmesser: 3 mm
• Schaftlänge: 36 mm
• Abgesetzter Schaft: 10 mm
• Korn: B 126
• Schleifmittel: Diamant/CBN (galvanisch gebunden)
• Schliffarten: Nass- und Trockenschliff

Eigenschaften und Nutzen

• Hohe Verschleißfestigkeit dank galvanischer Kornbindung; lange Standzeit auch bei harten Werkstoffen.
• Geeignet für harte Werkstoffe wie Einsatzstähle, Wälz- und Kugellagerstähle sowie Stähle > 54 HRC.
• Vielseitig einsetzbar: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen und Kantenbearbeitung.

Verarbeitung & Praxis

Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Nassschliff wird bevorzugt, um Verschleiß und thermische Schädigungen zu reduzieren. Wählen Sie Körnung grob, solange die Oberflächengüte es zulässt.

1. Für Innenbohrungen max. 3/4 des Werkstückdurchmessers verwenden.
2. Pro Umdrehung max. 2/3 der Werkzeugbreite als Längsvorschub.
3. Der Antrieb muss ausreichend Leistung liefern, um Drehzahl auch unter Belastung zu halten.
4. Bei starker Verschmutzung: Reinigungsstein DSB 2005025 verwenden; Ultraschallreinigung ist möglich.

Aufbau

Galvanisch gebundene Kornkonstruktion auf einem ZY-Zylinderträger, mit A= abgesetzter Schaft, kompakt und vibrationsarm – ideal für präzisen Konturenschliff.

Besondere Merkmale

Die ZY-Zylinderform ermöglicht eine stabile Abstützung auch in engen Radien, während die Kornabstufung eine Balance aus Materialabtrag und Oberflächengüte sicherstellt.
