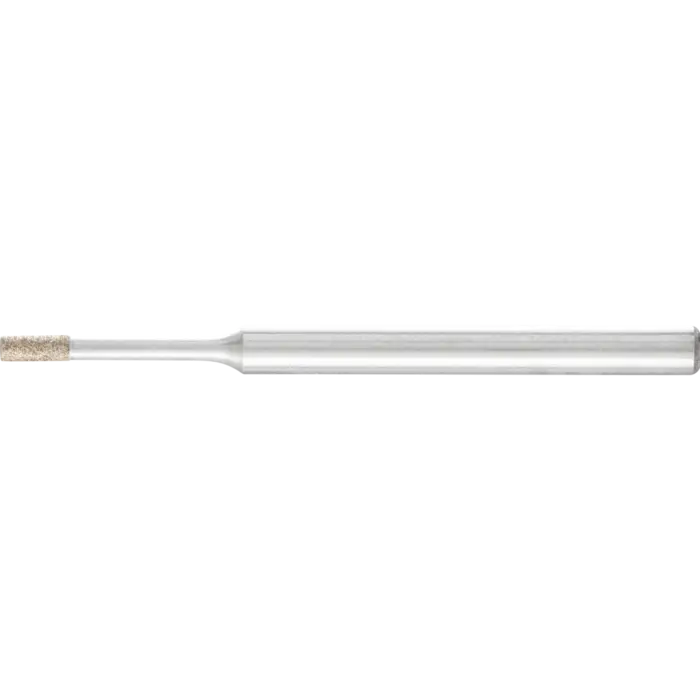

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,6-4/3 B 64
Maße und Dimensionen
| Breite (mm) | 4 |
|---|---|
| Länge, Schaft (mm) | 36 |
| Länge Absetzung (mm) | 10 |
| Durchmesser Schaft (mm) | 3 |
Schleifstift PFERD BZY-A 1,6-4/3 B 64 im Überblick
Galvanisch gebundene Diamant- und CBN-Schleifstifte werden sowohl im Nass- als auch im Trockenschliff eingesetzt. Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären und im Handeinsatz. A = abgesetzter Schaft.
Der Schaftdurchmesser beträgt 3 mm, die Schaftlänge 36 mm und die Absetzungslänge 10 mm. Die Breite des Schleifstifts liegt bei 4 mm und die Körnung bei B 64.
Der Stift ist ideal für Entgraten, Schlichten, Innenrundschleifen und Kantenschliff. Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Für optimale Wirtschaftlichkeit wählen Sie die grobe Körnung, wenn die Oberflächengüte es erlaubt, und die feine Körnung für höchste Oberflächengüte. Bei härteren Werkstoffen erhöhen Sie die Vorschubgeschwindigkeit nicht über das empfohlene Maß. Für starke Verschmutzungen kann Ultraschallreinigung eingesetzt werden. Falls der Belag verschmutzt ist, verwenden Sie den Schärfstab DSB 2005025 (EAN 4007220168332). Der Werkzeugdurchmesser sollte möglichst groß gewählt werden, da mehr Körner in Eingriff kommen. Beim Innenschleifen darf der Werkzeugdurchmesser max. 3/4 des zu schleifenden Durchmessers betragen. Die Zustellung hängt vom Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeugs und des Antriebs ab. Trockenschliff: 15–25 m/s.
Geeignete Anwendungsbereiche
Bohrungen und Innenradien
Die Zylinderform ZY ermöglicht das Schleifen von Bohrungen, Innenradien und Konturen im stationären und im Handeinsatz. Größere Diamantenanzahl im Eingriff erhöht den Materialabtrag und verbessert die Standzeit der Werkzeuge.
Konturen und Kantenbearbeitung
Für präzise Kontur- und Kantenschliff bietet der abgesetzte Schaft eine einfache Handhabung. Die galvanisch gebundene Diamant- bzw. CBN-Schleifkerndichtung sorgt für gleichmäßigen Abtrag ohne übermäßigen Wärmeaufbau.
Technische Daten des Schleifstifts
- Breite: 4 mm
- Schäfte Durchmesser: 3 mm
- Schaftlänge: 36 mm
- Absetzungslänge: 10 mm
- Körnung: B 64
- Werkstoff/Konfiguration: Galvanisch gebundene Diamant- und CBN-Schleifstifte
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
- Spindel-Setup: Einschichtige Belegung, hohe Rundlaufgenauigkeit erforderlich
Aufbau und Eigenschaften
Der Stift verwendet eine galvanische Bindung, die eine harte, gleichmäßige Körnung garantiert. Die Zylinderform ZY ermöglicht eine gleichmäßige Abtragsrate bei Bohrungen, Radien und Konturen, sowohl im stationären als auch im Handbetrieb. Die Absetzungslänge erleichtert das Handling am Werkstückrand.
Praxis- und Pflegetipps
Für beste Ergebnisse empfiehlt sich in den meisten Fällen der Nassschliff, insbesondere um Verschleiß und thermische Schäden zu minimieren. Falls Verschmutzungen auftreten, können Werkzeuge mit Ultraschall gereinigt werden. Zur Reinigung des Belages nutzen Sie den Schärfstab DSB 2005025 (EAN 4007220168332).
