PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,2-4/3 B 64
PFERD BZY-A Dia.-/CBN-Schleifstift Galvanik – Zylinderform ZY, Ø3 mm Schaft, 4 mm Breite, Korn B64. Nass- oder Trockenschliff für Bohrungen, Radien und Konturen.
Jede Variante ist ein eigener Artikel mit eigener Seite – die Auswahl ruft die Geschwister-Variante auf.

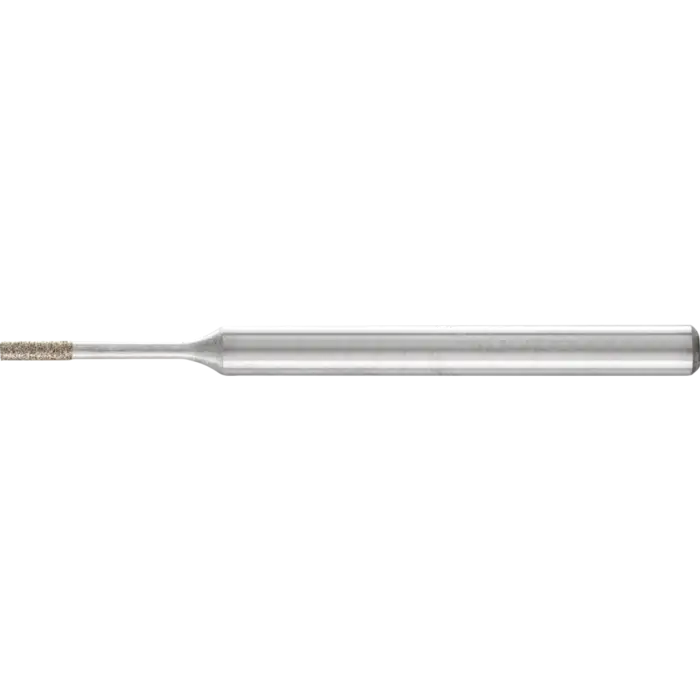

Fig. 01 — Produktansicht
Maße und Dimensionen
| Breite (mm) | 4 |
|---|---|
| Länge, Schaft (mm) | 36 |
| Länge Absetzung (mm) | 9 |
| Durchmesser Schaft (mm) | 3 |
Produktbeschreibung
Schleifstifte Pferd BZY-A 1,2-4/3 B 64 im Überblick
Der PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,2-4/3 B 64 sind galvanisch gebundene Diamant- und CBN-Schleifstifte in der Zylinderform ZY. Sie eignen sich zum Schleifen von Bohrungen, Radien und Konturen im stationären wie im Handeinsatz. A = abgesetzter Schaft.
Mit einer Breite von 4 mm, einem Schaftdurchmesser von 3 mm und einer Schaftlänge von 36 mm sowie einer Absetzlänge von 9 mm bieten diese Stifte eine stabile Führung und ausreichend Kornfläche für gleichmäßigen Materialabtrag. Die Körnung B64 setzt harte Kornformate ein, ideal für Diamant-/CBN-Schleifungen in galvanisch gebundener Bauweise.
Einsatzgebiete der Zylinderform ZY
Die Zylinderform ZY eignet sich besonders zum Schleifen von Bohrungen, Radien und Konturen sowohl im stationären Gerätebetrieb als auch im Handbetrieb. Die galvanisch gebundene Kornstruktur sorgt für eine gute Abtragsleistung und eine längere Standzeit im Vergleich zu herkömmlich gebundenen Stiften.
Anwendungsempfehlungen
Der Einsatz ist sowohl im Nass- als auch im Trocken-Schliff möglich. Nassschliff reduziert Werkzeugverschleiß und thermische Belastung. Wählen Sie Korngröße grob, aber fein genug für die gewünschte Oberflächengüte. Bei stark verschmutzten Belägen reinigen Sie mit Ultraschall; bei Bedarf verwenden Sie den Schärfstab DSB 2005025. Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen; der Längsvorschub pro Umdrehung max 2/3 der Werkzeugbreite. Zustellung hängt von Werkstoff, Schnittgeschwindigkeit, Stabilität der Aufnahme und Antrieb ab.
Technische Daten des BZY-A 1,2-4/3 B 64
- Breite: 4 mm
- Durchmesser Schaft: 3 mm
- Länge Schaft: 36 mm
- Länge Absetzung: 9 mm
- Korn: B 64
- Kornart: Diamant/CBN
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Stahlwerkstoffe mit Härte > 54 HRC, Werkzeugstähle
- Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung (Anfasen, Verrunden)
