PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 1,0-4/3 B 64

Schleifstift Galvanik BZY-A 36101006 im Überblick

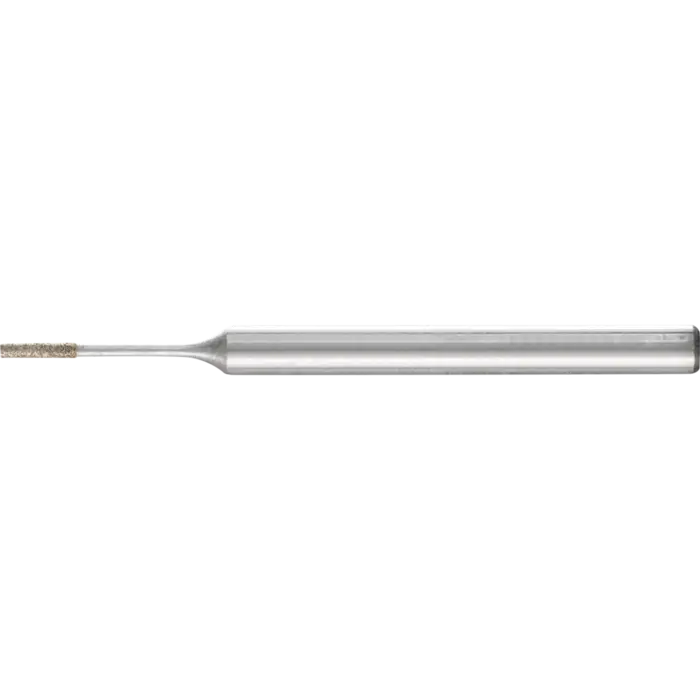

Der PFERD Dia.- und CBN-Schleifstift Galvanik BZY-A 1,0-4/3 B 64 ist ein galvanisch gebundener Diamant- und CBN-Schleifstift in Zylinderform (ZY), der sich hervorragend zum Schleifen von Bohrungen, Radien und Konturen eignet. Die galvanische Bindung sorgt für eine feine Kornverteilung und eine gute Wärmeableitung, was sich in einer gleichmäßigen Oberflächenqualität bemerkbar macht. Der Schaft gehört zum Typ A = abgesetzter Schaft. Mit einer Breite von 4 mm und einem Durchmesser des Schafts von 3 mm lassen sich auch engere Eingriffe realisieren; die Schaftlänge beträgt 36 mm und die abgesetzte Schaftlänge 9 mm.

Die Zylinderform ermöglicht aktiven Kontakt auf Innenflächen, während der Nass- und Trockenschliff möglich ist. Für den Trockenschliff empfiehlt die Anwendungstechnik 15–25 m/s, der Nassschliff reduziert Verschleiß und thermische Beeinflussung bei empfindlichen Werkstoffen. Die ZY-Geometrie ist für kontrollierten Materialabtrag in stationären oder Handanwendungen ausgelegt.

Geeignet für Metall- und Konturbearbeitung

Innenrundschleifen und Konturen

Durch die galvanische Bindung lassen sich harte Materialien wie Einsatzstähle, Wälz- und Kugellagerstähle sowie Werkzeugstähle mit Härte >54 HRC bearbeiten. Die ZY-Geometrie unterstützt präzise Kontur- und Innenbearbeitung, auch bei eng tolerierten Radien.

Bohrungen und Radien

Die Zylinderform ermöglicht gleichmäßigen Abtrag an Bohrungen und komplexen Radien, sowohl im stationären als auch im Handbetrieb. Die 4 mm Breite und der 3 mm Schaftdurchmesser tragen zu stabiler Führung auch bei kleinen Durchmessern bei.

Abmessungen und Spezifikationen der Galvanik-BZY-A 36101006

• Breite: 4 mm
• Durchmesser Schaft: 3 mm
• Länge Schaft: 36 mm
• Länge Absetzung: 9 mm
• Kornart: B 64
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Werkstoffe > 54 HRC
• Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung

Aufbau und Träger

Der Schleifstift basiert auf galvanisch gebundener Diamant- bzw. CBN-Schleiftechnik, kombiniert mit der Zylinderform (ZY), die ein gleichmäßiges Abtragen auch an Geometrien mit engen Radien ermöglicht. Die Aufnahme bietet eine stabile Rundlaufgenauigkeit, was besonders bei Innenrundbearbeitung wichtig ist.

Anwendungspraxis

Der Einsatz ist sowohl im Nass- als auch im Trockenschliff möglich. Für eine optimale Wirtschaftlichkeit wählen Sie die Korngröße so grob wie möglich und so fein wie nötig. Bei Verschmutzungen empfiehlt sich Ultraschallreinigung. Bei stark verschmutztem Belag verwenden Sie den Reinigungsstab DSB 2005025. Wählen Sie einen möglichst großen Werkzeugdurchmesser, beachten Sie beim Innenschleifen das Verhältnis max. 3/4 des zu schleifenden Durchmessers und beschränken Sie den Längsvorschub auf max. 2/3 der Werkstückbreite pro Umdrehung.

Wesentliche Merkmale

• Geeignet für Nass- und Trockenschliff
• ZY-Zylinderform für Bohrungen, Radien und Konturen
• Kornstufe B 64 für feinen, kontrollierten Abtrag
• Schaft Ø 3 mm, Länge 36 mm (abgesetzter Schaft 9 mm)
