PFERD Fächerschleifwerkzeuge KS

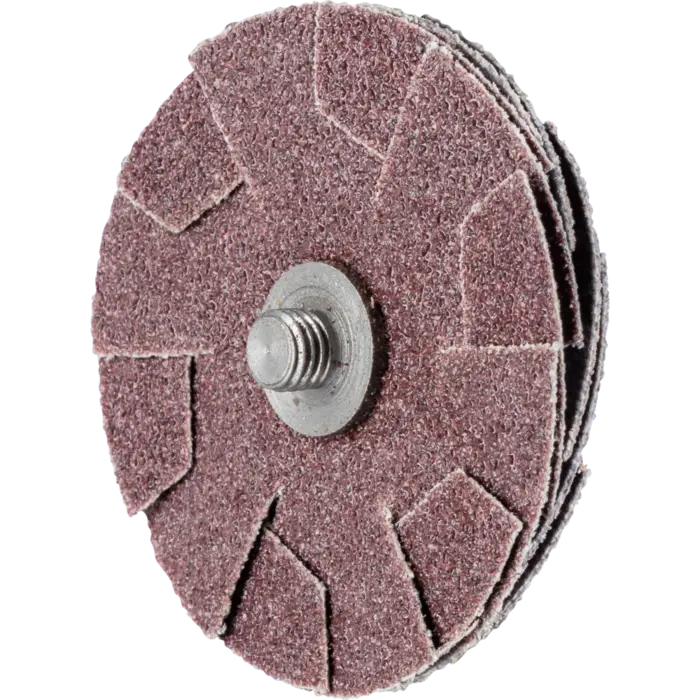

Schleifwerkzeug KS 50-4 A 80 von PFERD im Überblick

Die PFERD KS 50-4 A 80 ist ein Spezialwerkzeug der Kategorie Fächerschleifwerkzeuge mit zentrischer Gewindeaufnahme. Mit 5 mm Breite und Korn 80 eignet es sich ideal für präzisen Seitenschliff in Nuten, Hohlkehlen und Schlitzen. Die 4 Lagen und die Aufnahme über 1/4-28 UNF ermöglichen eine gleichmäßige Materialabtragung und schnellen Werkzeugwechsel.

Durch die Kombination aus Ober- und Unterseiten-Schliff bleiben Konturen sauber, selbst bei engen Geometrien.

Einsatzgebiete der KS 50-4 A 80

Geeignet für den Seitenschliff in Nuten, Hohlkehlen und Schlitzen. Die zentrische Aufnahme erlaubt flexiblen Einsatz auf Biege- oder Geradschleifmaschinen. In der Metallbearbeitung werden insbesondere Materialien wie Aluminium, Temperguss, Messing, Stahlguss, Kupfer sowie Grauguss bis Sphäroguss bearbeitet.

Der Schleifmittelmix mit Korund A liefert feine Oberflächen; bei gehärteten Stählen (>54 HRC) oder Stählen über 1.200 N/mm² empfiehlt sich eine geeignete Prozessführung.

Abmessungen und Leistungsdaten

• Breite: 5 mm
• Korn: 80
• Kornart: Korund A
• Anzahl Lagen: 4
• Schleifmittel: Korund A
• Aufnahme: zentrisch, Gewinde 1/4-28 UNF
• Max. Drehzahl: 8000 U/min
• Opt. Drehzahl: 4000 U/min
• Antriebsarten: Biegwellenantrieb, Geradschleifer

Konstruktion des Schleifmittels

Der Korund A-Korn ist auf einen vierlagigen Kissenschleifer-Träger montiert und sorgt so für feine Oberflächen bei schlanken Konturen. Die zentrische Gewindeaufnahme ermöglicht eine präzise Schleifführung sowohl bei Biege- als auch bei Geradschleifmaschinen.

Praxis-Tipps

1. Montieren Sie das Werkzeug zentriert und sichern Sie die UNF-Aufnahme.
2. Schleifen Sie mit leichtem Druck und schräg geführt, um beide Seitenflächen zu nutzen.
