PFERD Dl-Masch. u. Zubehör PGAS 3/370 RS

PFERD Dl-Masch. u. Zubehör PGAS 3/370 RS – 80115011 im Überblick

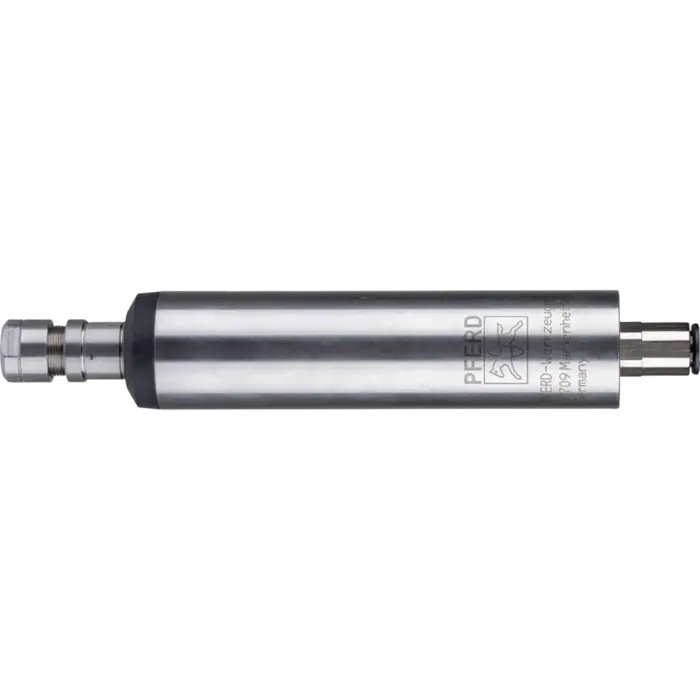

Die PFERD Dl-Masch. u. Zubehör PGAS 3/370 RS ist eine Roboterspindel, die speziell für den stationären Einsatz in Roboterzellen, Werkzeugmaschinen und Transferstraßen entwickelt wurde. Sie verbindet hohe Rundlaufgenauigkeit mit kompakter Bauform und eignet sich für anspruchsvolle Kontur- und Oberflächenbearbeitungen im Dauereinsatz. Die Spindel arbeitet mit einem Druckluftantrieb und bietet eine zuverlässige Kraftübertragung, während die Abluftführung hinter dem Spindelgehäuse positioniert ist, was eine saubere Arbeitsumgebung unterstützt. Die integrierte Edelstahl-Spannzangenaufnahme sorgt für eine robuste Spanntechnik und eine lange Standzeit.

Wichtige Leistungsdaten erreichen Sie hier im Überblick: 37.000 rpm und 320 W Leistung ermöglichen schnelle Bearbeitungszyklen, während die Rechtslauf-Drehung eine standardisierte Ansteuerung erlaubt. Die Spindel kommt mit einer Spannzange Ø 6 mm und gehört zur Spannzangengruppe 21. Die Bauform misst 156 mm Länge und ein Zuluftschlauch-Außendurchmesser von 8 mm sowie ein Innendurchmesser von 6 mm auf. Der Luftverbrauch liegt im Leerlauf bei ca. 0,7 m³/min und steigt unter Last auf ca. 0,5 m³/min pro Minute.

Geeignet für stationäre Robotik- und Werkstattanwendungen

Die Roboterspindel zeichnet sich durch ihre hohe Rundlaufgenauigkeit aus, was zu exakten Bearbeitungsergebnissen führt – besonders wichtig in Roboterzellen, Transferstraßen und Werkzeugmaschinen. Dank der Edelstahl-Spannzangenaufnahme werden Wiederholgenauigkeit und Standzeit verbessert. Die hintere Abluftführung reduziert Staub- und Späneaufkommen in der Arbeitszelle, was Wartungskosten senkt und die Lebensdauer von Spindel und Werkzeug erhöht.

Technische Daten der PGAS 3/370 RS

• Umdrehungen pro Minute (RPM): 37.000
• Leistung: 320 W
• Drehrichtung: Rechtslauf
• Spannzange: Ø 6 mm
• Spannzangengruppe: 21
• Länge: 156 mm
• Außendurchmesser Zuluftschlauch: 8 mm
• Innendurchmesser Zuluftschlauch: 6 mm
• Luftverbrauch Leerlauf/Last: 0,7 / 0,5 m³/min

Praxishinweise zur Montage und Betrieb

1. Prüfen Sie Schnittstelle und Aufnahme, sichern Sie eine korrekte Verbindung in der Roboterzelle.
2. Schließen Sie die Druckluftversorgung an und beachten Sie die hintere Abluftführung.
3. Integrieren Sie die Spindel in Ihre Robotik- oder Transferstrecken-Umgebung und verwenden Sie die Blitzkupplung sowie die 6 mm Spanneinheit.
