PFERD Hartmetallfrässtifte WKNS

PFERD Hartmetallfrässtifte WKNS 0307/3 Z5 im Überblick

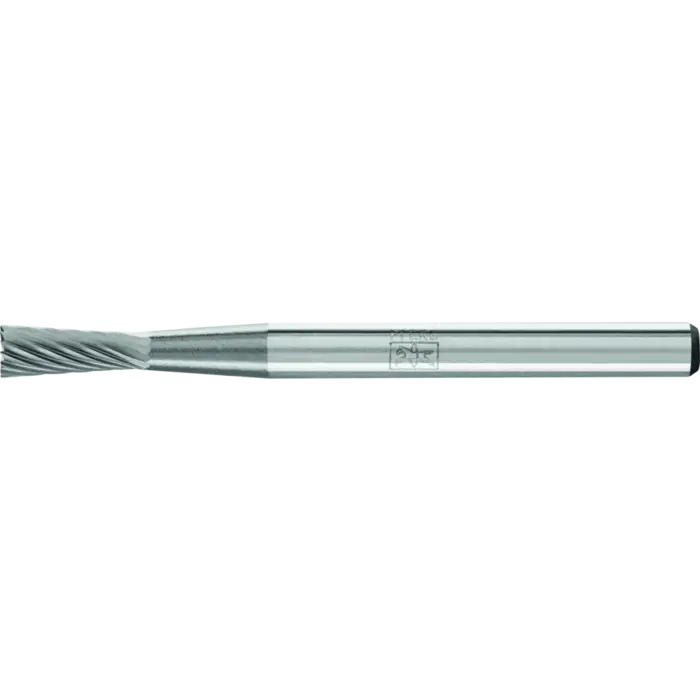

Die PFERD Hartmetallfrässtifte WKNS 0307/3 Z5 sind stumpfkegelförmige Winkelfrässtifte nach DIN 8032 mit Verzahnung nach DIN 8033 auf Umfang und Stirn. Sie eignen sich speziell zur Bearbeitung schwer zugänglicher Kanten und ermöglichen nahezu exakte Fasen bzw. Radien. Die Zahnung 5 sorgt dabei für eine feine, kontrollierte Spanabnahme.

Der stumpfkegelförmige Aufbau verjüngt sich zum Schaft hin, was eine flexible Kantenbearbeitung auch an komplexen Geometrien erlaubt. Typisch kommen diese Werkzeuge im Stahl-, Edelstahl- und Nickelbasiswerkstoffen zum Einsatz.

Einsatz und Konturgenauigkeit

Der Aufbau ermöglicht eine flexible Kantenbearbeitung: Exakte Fasen und Radien lassen sich auch an schwer zugänglichen Stellen erzielen. Die 8°-Winklung verbessert die Spanabnahme und das Konturprofil.

Geeignete Werkstoffe und Anwendungen

Die Stiftsform mit Hartmetall eignet sich branchenüblich für eine breite Materialpalette:

• Bronze
• Einsatzstähle
• Stahlguss
• Kobaltbasislegierungen
• Aluminiumlegierungen (hart)
• NEMetall hart
• Gehärtete, vergütete Stähle über 1.200 N/mm²
• Hochwarmfeste Werkstoffe
• Nickelbasislegierungen (z. B. Inconell, Hastelloy)
• Edelstahl (INOX)
• Titan und Titanlegierungen
• Werkzeugstähle

Zur Bearbeitung eignen sich Anwendungen wie das Anfasen, Entgraten sowie die Verrundung von Kanten in der Oberflächenbearbeitung, dem Stahl- und Aluminiumbau.

Technische Kennwerte WKNS 0307/3 Z5

• Durchmesser Schaft 3 mm
• Gesamtlänge 37 mm
• Verzahnte Länge 7 mm
• Zahnung 5
• Winkel 8°

Umdrehungsbereiche je Werkstoff

• Stahl bis 1.200 N/mm² bis 64.000 U/min
• Gehärtete Stähle über 1.200 N/mm² bis 48.000 U/min
• Harte NE-Metalle bis 48.000 U/min
• Hochwarmfeste Werkstoffe bis 64.000 U/min
• Rost- und säurebeständige Stähle bis 48.000 U/min

Leistungsmerkmale des WKNS 0307/3 Z5

• Gute Zerspanungsleistung durch optimale Abstimmung von Hartmetall, Geometrie und Zahnung.
• Hohe Standzeit.
• Exakter Rundlauf ermöglicht schlagfreies Arbeiten und reduziert Verschleiß.
• Hohe Oberflächengüte.

Praxisnahe Hinweise zur Anwendung

Wenn der kleinste Frässtiftdurchmesser zum Einsatz kommt, kann die empfohlene Drehzahl entsprechend erhöht werden. Für den wirtschaftlichen Einsatz wird im oberen Drehzahl-/Schnittgeschwindigkeitsbereich gearbeitet. Setzen Sie Frässtifte mit 3 mm Schaft auf Antrieben von 75 bis 300 W ein.

• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer
