PFERD Hartmetallfrässtifte WKN

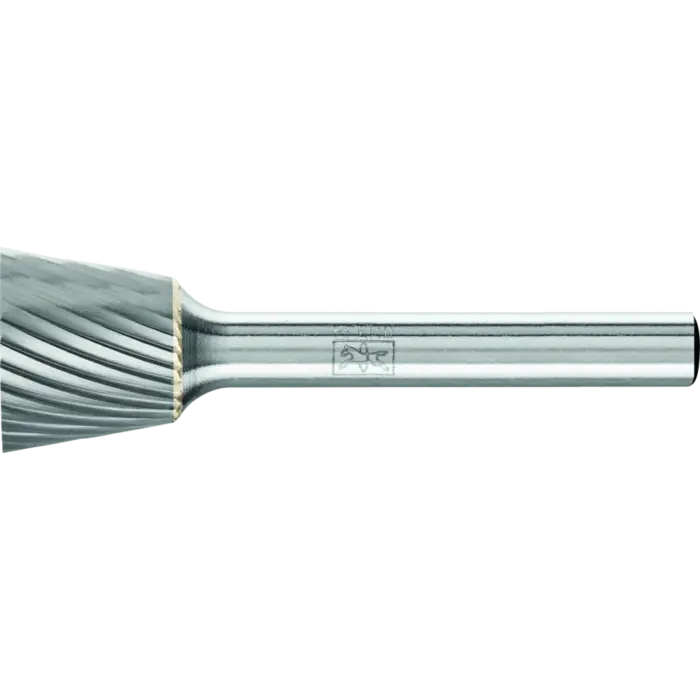

PFERD Hartmetallfrässtifte WKN 1613/6 Z3 im Überblick

Der stumpfkegelförmige Winkelfrässtift nach DIN 8032 mit Verzahnung nach DIN 8033 besitzt Zahnung 3 und ist ideal für die Zerspanung von Gusseisen, Stahl, Edelstahl (INOX) sowie Nickelbasis- und Titanlegierungen. Die Hartmetall-Frästifte ermöglichen einen hohen Materialabtrag bei gleichzeitig gutem Oberflächenergebnis. Die Stiftform erleichtert das Arbeiten an schwer zugänglichen Kanten.

Mit 53 mm Gesamtlänge und einem 6 mm Schaft bietet der Frässtift eine präzise Konturführung. Die verzahnte Länge beträgt 13 mm, wodurch auch kurze Durchbrüche und Fasen zuverlässig bearbeitet werden. Die Zahnung 3 und die Winkelform unterstützen Anwendungen im Stahl- und Aluminiumbau mit erhöhtem Abtragsvermögen.

Werkstoffe wie Temperguss, Gusseisen, Stahlguss, Edelstahl (INOX), Titanlegierungen, Aluminiumlegierungen sowie Messing und Bronze lassen sich damit effizient bearbeiten. Typische Anwendungen umfassen Anfasen, Entgraten, Senken, Erzeugen von Durchbrüchen, Fragente Flächenbearbeitung und Kantenbearbeitung.

Vielfalt der Anwendungen in der Metallbearbeitung

Oberflächen- und Konturbearbeitung

Die Zahnung 3 in Kombination mit der winkelförmigen Geometrie ermöglicht hohen Abtrag bei der Fein- und Grobzerspanung, insbesondere bei Gusseisen, Stahl, Edelstahl und Titanlegierungen. Die Form folgt Konturen und bietet eine gute Oberflächenqualität bei komplexen Geometrien.

Kantenbearbeitung und Anfasen

Die stumpfkegelförmige Geometrie erleichtert das Bearbeiten schwer zugänglicher Kanten und unterstützt komfortables Anfasen, Entgraten sowie Verrunden – auch an engen Stellen und hinter Kanten.

Technische Daten der WKN 1613/6 Z3

• Schaftdurchmesser: 6 mm
• Gesamtlänge: 53 mm
• Verzahnung: Z3
• Verzahnungslänge: 13 mm
• Winkel: 20°

• Empfohlene Drehzahlen (Beispiele): Weiche NE-Metalle bis ca. 12.000 min⁻¹; graues/weißes Gusseisen bis ca. 12.000 min⁻¹; rost- und säurebeständige Stähle bis ca. 7.000 min⁻¹; gehärtete Stähle bis ca. 5.000 min⁻¹; harte NE-Metalle ca. 7.000 min⁻¹
• Antriebe: Biegwellenantrieb, Werkzeugmaschine, Roboter, stationäre Maschinen, Geradschleifer

Funktionale Vorteile durch Geometrie und Material

• Gute Zerspanungsleistung durch optimierte Abstimmung von Hartmetall, Geometrie und Zahnung
• Hohe Standzeit
• Schlagfreies Arbeiten dank exaktem Rundlauf – reduziert Verschleiß an Werkzeug und Antrieb
• Hohe Oberflächenqualität auch bei komplexen Konturen

Praxisnahe Verarbeitungstipps

1. Setzen Sie Frässtifte mit 6 mm Schaft auf Antriebe ab 300 W ein.
2. Passen Sie die Drehzahl je nach Werkstoff an und arbeiten Sie bei geeignetem Material bevorzugt im oberen Drehzahl- und Schnitttbereich.
3. Nutzen Sie die Winkelform, um schwer zugängliche Kanten effizient zu bearbeiten und saubere Fasen zu erzielen.

Aufbau des Winkelfrässtifts

Geometrie

Stumpfkegelförmige Geometrie, zum Schaft hin verjüngt, nach DIN 8032.

Verzahnung und Winkel

Verzahnung Z3 mit einem Winkel von 20° und einer Verzahnungslänge von 13 mm.

Spezifische Merkmale der WKN 1613/6 Z3

• Winkel 20°
• 53 mm Gesamtlänge; 13 mm verzahnte Länge
• 6 mm Schaft
• Zahnung 3
