PFERD Hartmetallfrässtifte V 1612/6 EDGE R3

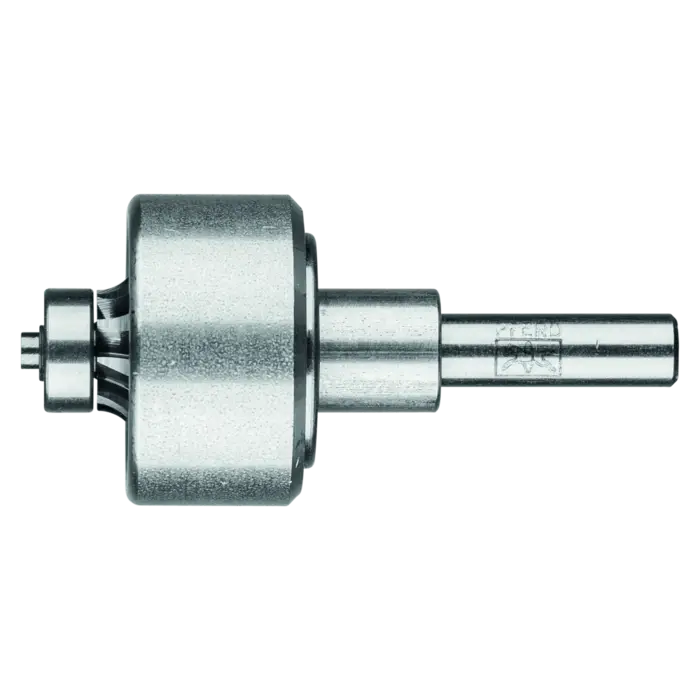

PFERD Hartmetallfrässtifte V 1612/6 EDGE R3,0 ECS im Überblick

Die Hartmetallfrässtifte EDGE V 1612/6 ermöglichen eine definierte Kantenbearbeitung mit exakter Radienbildung. Die EDGE Zahnung sorgt für kontrollierte Fräsführung entlang der Kante, ohne das Werkstück zu beschädigen. In einem Arbeitsschritt lassen sich exakte Kantenformen herstellen; der Radius 3 mm erfüllt gängige Sicherheitsnormen wie ISO 129443 und SOLAS.

Das EDGE Cutting System besteht aus Frisstiften mit EDGE-Zahnung und einer speziellen Führungshülse, die auf handelsübliche Antriebe passt. So gelingt eine optimale Führung auch bei leichten Entgratarbeiten.

Geeignet für Kantenbearbeitung und Verrundung

Anfasen und Entgraten

Durch die präzise Führung entstehen feine Konturen mit geringem Schleifaufwand; das reduziert Beschädigungen am Werkstück und erhöht die Oberflächengüte.

Kantenbearbeitung und Radiusherstellung

Der Stift eignet sich speziell für exakte Außenradien und schnelle Kantenformen. Die integrierte Führungshülse EFH PG 3/210 gewährleistet stabile, wiederholbare Ergebnisse.

Technische Daten des V 1612/6 EDGE

• Zahnung: EDGE
• Schaftdurchmesser: 6 mm
• Hülse: Ø 25 mm
• Kugellager-Durchmesser: Ø 10 mm
• Aufbau-Länge: 24 mm
• Gesamtlänge: 52 mm
• Verzahnung: 3 mm

• Maximale Drehzahlen je Werkstoffgruppe:
• Stähle bis 1.200 N/mm²: 18.000 rpm
• Gehärtete Stähle über 1.200 N/mm²: 15.000 rpm
• Graues/Weißes Gusseisen: 18.000 rpm
• Harte NE-Metalle: 7.000 rpm
• Hochwarmfeste Werkstoffe: 9.000 rpm
• Weiche NE-Metalle: 18.000 rpm

Aufbau und System

Das EDGE Cutting System kombiniert Frässtifte mit EDGE Zahnung und eine Führungshülse EFH PG 3/210. Diese Bauweise ermöglicht eine präzise Führung, reduziert Vibrationen und erhöht die Standzeit von Werkzeug und Antrieb.

Eigenschaften und Vorteile

• Verbesserte Führbarkeit.
• Auf jedem handelsüblichen Geradschleifer einsetzbar.
• Frässtift auswechselbar.
• Besondere Konstruktion für präzise Führung.
• Sicher und komfortabel führbar.
• Exakte Kantenformen in nur einem Arbeitsschritt.
• Schlagfreies Arbeiten dank stabilem Rundlauf, weniger Verschleiß.

Praxisnahe Verarbeitungstipps

1. Setzen Sie die Frässtifte im Gegenlauf ein.
2. Führen Sie nach Abtragsphasen im Gleichlauf über die Kante, um eine feine Oberfläche zu erzielen.
3. Nutzen Sie PG 3/210 Geradschleifer mit der passenden EFH PG 3/210 Führungshülse.

Material & Aufbau

Der Stift verwendet Hartmetall (EDGE) für hohe Schnitthalte und Exaktheit. Die Führungshülse sorgt zusammen mit der Zahnung für eine stabile Kantenführung über längere Zyklen.
